接觸器的應用很廣，電力，機械，自動化等等都要用到，很多初學的朋友對接觸器的接線可能不太熟練，那是因為你沒有真正的了解它。接觸器分為兩部分：底部有線圈，上面是銜鐵。線圈通電鐵芯產生電磁吸力，吸合上面的銜鐵，銜鐵聯動主觸點和輔助觸點。中間有個彈簧，線圈斷電，銜鐵又會復位。
交流接觸器
三個主觸點都是常開，輔助觸點有常開有常閉，也有的常開常閉都有。

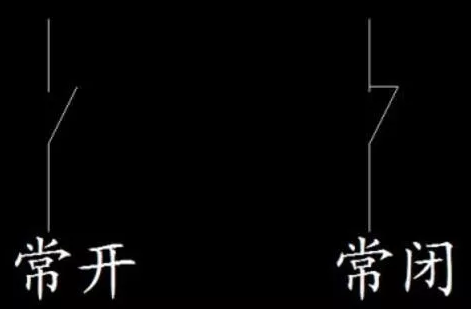

常開觸點NO里面的O就是英語OPEN的縮寫，打開的意思；常閉觸點NC里面的C就是CLOSE，是閉合的意思。
而我們說的常開常閉都是在沒有通電的情況下的一種狀態。
2組常開2組常閉

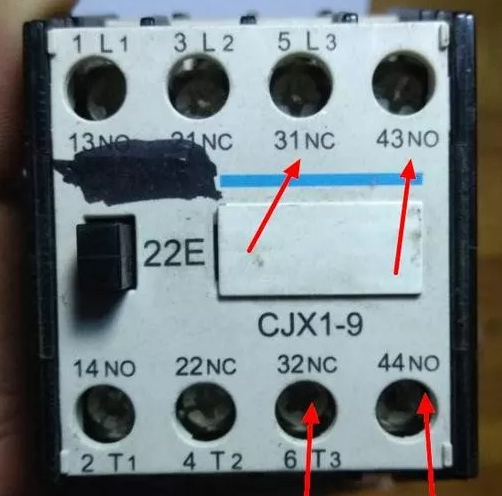

標注有NC和NO，2組常開2組常閉的接觸器。有的接觸器的輔助觸點是不標注NO和NC的，如何辨別常開常閉參考下面的文章
常開常閉編號的規律

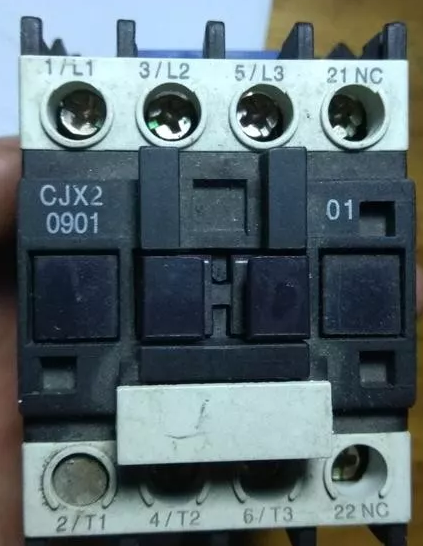

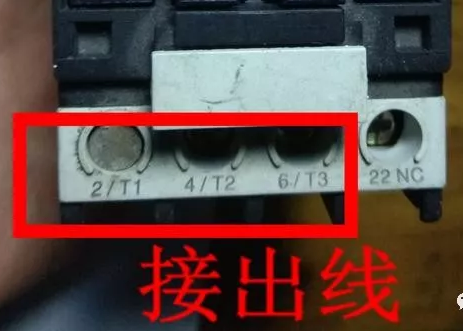

進線端出線端很好辨認，上下一一對應上進下出，三組主觸點控制主線路的通斷，而旁邊輔助觸點NC和線圈A1，A2接控制電路。
線圈A1和A2

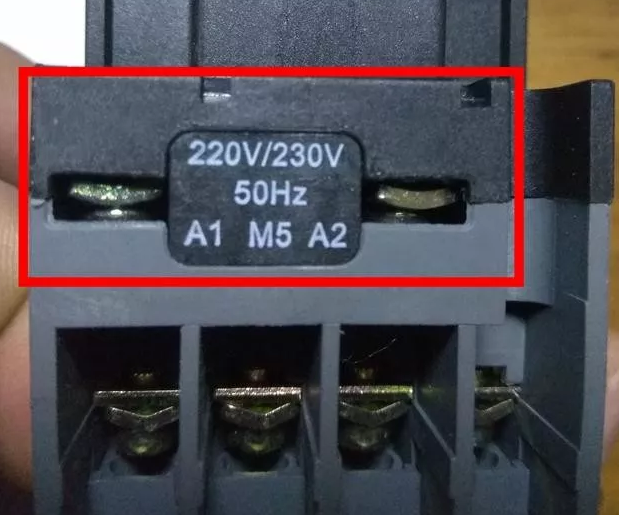

線圈電壓不一，有的接觸器有兩個A2是為了方便接線，前后各一個，這兩個A2內部是連接在一起的。
如果想學習接觸器的接線，那么最基本的兩個電路一定要懂，一個是自鎖一個是互鎖。

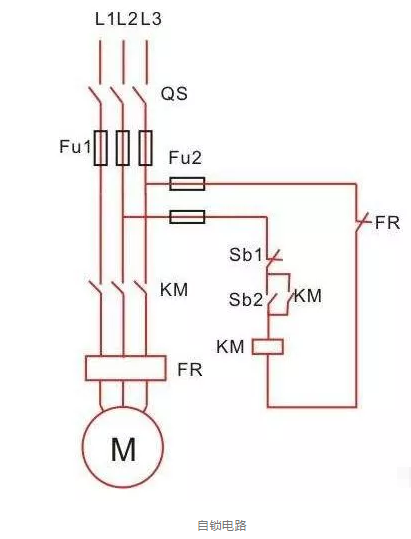

自鎖的要點，線圈吸合以后通過接觸器自身的常開點持續供電實現自鎖。自鎖用的按鈕開關是自復開關。

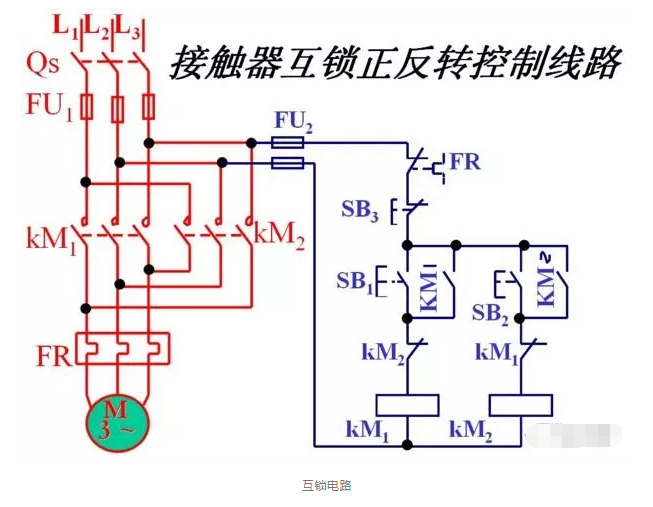

最經典最實用的控制電機正反轉的互鎖電路，在實際接線的時候最好把SB1和SB2兩個按鈕開關機械互鎖。
弄懂了這兩個基礎電路，你也就入門了，其實這個互鎖電路中，KM1和KM2也有自鎖，其他復雜的電路中，也會用到自鎖互鎖，基本上都是巧妙的利用接觸器的常開常閉輔助觸點實現各種功能。
