電接點壓力表的4根線怎么接，怎么實現手動和自動控制?
電接點壓力表的4根線怎么接，怎么實現手動和自動控制?

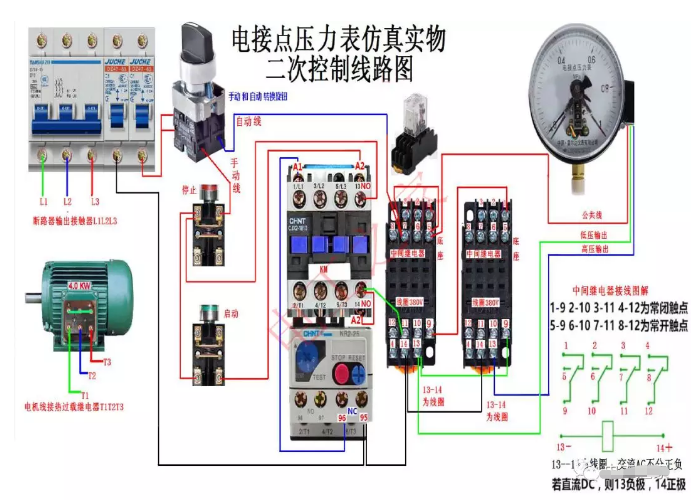

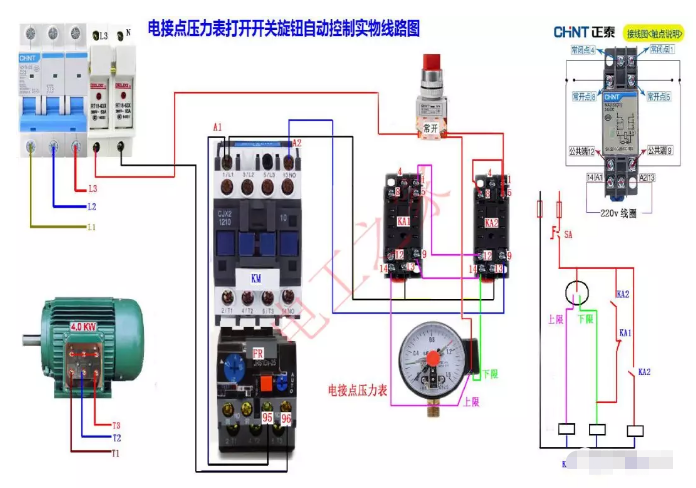

這個是電接點壓力表的實物接線圖，電接點壓力表的實物上有3個指針，2個銀色的，1個黑色的，黑色的是當前實際壓力，兩個銀色的分別是上限與下限。
這里我們的上限調節到了38，下限調節到了2，當黑色指針的壓力到達上限38這個位置時，停止工作；當黑色指針的壓力低于下限2這個位置時，開始啟動，相當于一個常開觸點、一個常閉觸點。
三相電源通過斷路器、交流接觸器、熱繼電器，控制三相電機，通電之后，接觸器吸合，電機運轉，水泵電機運轉時開始增壓，當壓力達到上限指針時，電機停止工作；當壓力低于下限指針時，電機又開始啟動。

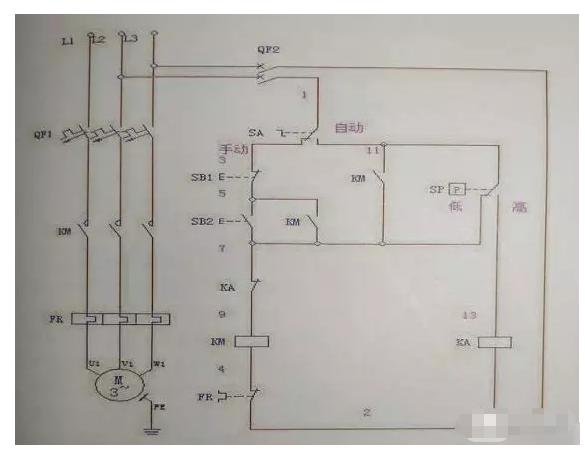

這個是電接點壓力表自動控制的電氣原理圖：
電接點壓力表自動控制電路工作過程分析：
1、手動控制：
將選擇開關SA置于手動位置其觸點（1－3）閉合。啟動時，按下啟動按鈕SB2，其常開觸點（5－7）閉合，接通交流接觸器KM線圈回路電源，KM線圈得電吸合且KM輔助常開觸點（5－7）閉合自鎖，KM三相主觸點閉合，水泵電動機得電啟動運轉，帶動水泵打水工作。
2、自動控制：
將選擇開關SA置于自動位置，其觸點（11）閉合。當電接點壓力表壓力低于下限時，SP觸點（7－11）閉合，使交流接觸器KM線圈得電吸合，KM輔助常開觸點（71）閉合自鎖KM三相主觸點閉合，水泵電動機得電啟動運轉，帶動水泵打水工作。
隨著壓力的逐漸增大，當壓力大于SP上限時，SP觸點（11－13）閉合，接通中間繼電器KA線圈回路電源，KA常閉觸點（7－9）斷開切斷交流接觸器KM線圈回路電源，KM線圈斷電釋放，KM三相主觸點斷開，水泵電動機失電停止運轉，水泵停止打水從而實現自動控制。
