初學電工必看:臥室或者樓梯燈怎么安裝單聯雙控!
[日期:2019-06-26] 來源:云南技能培訓網 作者:云南技能培訓網 閱讀:2135次
在改電和布線前我們在這兩個開關之間預埋3根線就夠了。如果一頭接電源,另一頭接控制線的話,預埋2根線就夠了,雙控開關有三個接線柱,只要記住中間那個接線柱一個是接電源,另一個接控制線就可以了,還有兩根就是平行接一下就行了。

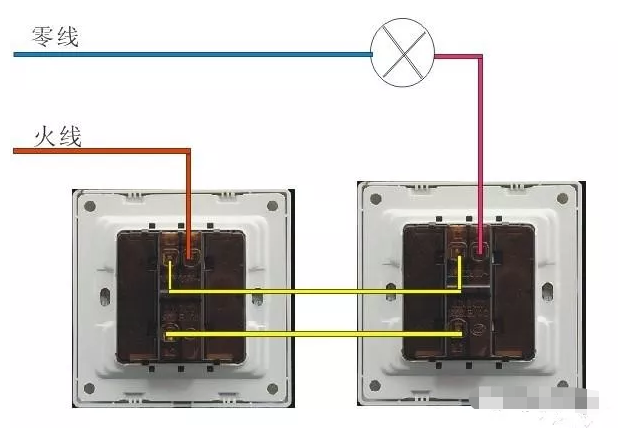

單開雙控開關,后面有三個觸點,分別是L、L1、L2。把兩個L1、L2分別用線連起來,火線接在一個雙控開關的L觸點上,零線接在另一個雙控開關的L觸點上。
1、單聯雙控開關原理

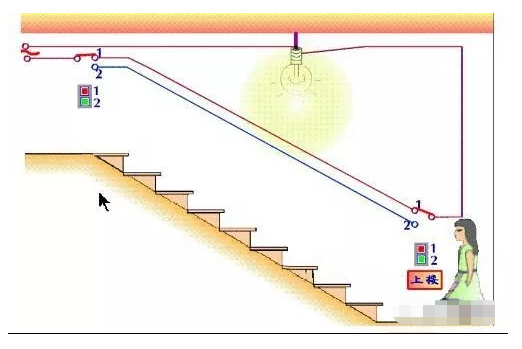

單聯雙控開關實際上就是兩個單刀雙擲開關串聯起來后再接入電路。每個單刀雙擲開關有三個接線端,分別連著兩個觸點和一個刀。

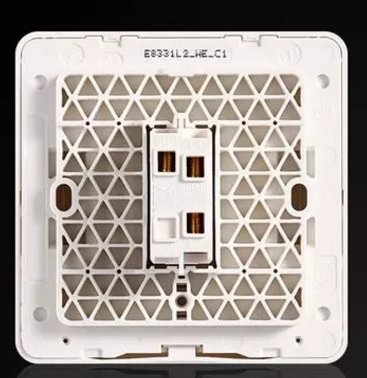

2、準備單聯雙控開關面板和電工工具
3、單聯雙控開關接線圖
