架空輸電線路觀測檔弧垂的計算及計算程序！
[日期：2019-06-26] 來源：云南技能培訓網 作者：云南技能培訓網 閱讀：11658次
架空輸電線路桿塔上所懸掛的導線和地線都不可能繃直成為直線，而是呈現大小不同的弧形，這個弧形就是弧垂的表現，弧垂的表現就是架線后架空導線和地線的松弛程度，因此許多施工單位習慣稱弧垂為弛度�；〈挂话阌� f 表示。
1 弧垂觀測檔的選擇
架空輸電線路設計人員在設計線路桿塔位時，一般把線路分為若干耐張段，每一個耐張段由一個檔或多個檔組成，僅有一個檔的耐張段稱為孤立檔；由多個檔組成的耐張段，稱為連續檔。孤立檔按設計提供的安裝弧垂或竣工弧垂數值觀測該檔弧垂即可；在連續檔中選擇一個或幾個觀測檔進行觀測。為了使整個耐張段內各檔的弧垂都達到平衡，應根據連續檔的多少，確定觀測檔的檔數和位置。
根據《110～750KV架空輸電線路施工及驗收規范》（GB 50233-2014 ）第8.5.3條、《電氣裝置安裝工程 66kV及以下架空電力線路施工及驗收規范》(GB 50173-2014)第8.5.3條、《±800kV及以下直流架空輸電線路工程施工及驗收規程》（DL/T 5235-2010）第8.4.2條規定，弧垂觀測檔的選擇應符合下列規定：
（1）緊線段在5檔及以下時應靠近中間選擇一檔；
（2）緊線段在6檔~12檔時應靠近兩端各選擇一檔；
（3）緊線段在12檔以上時應靠近兩端及中間可選3檔~4檔；
（4）觀測檔宜選檔距較大和懸掛點高差較小及接近代表檔距的線檔；
（5）弧垂觀測檔的數量可根據現場條件適當增加，但不得減少。

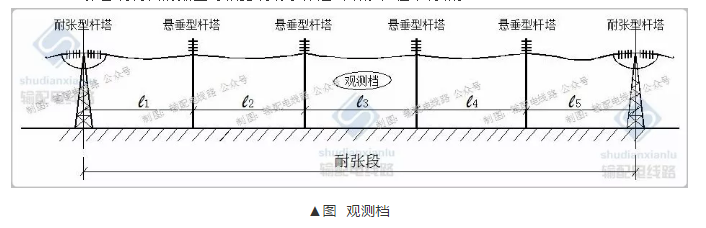

如上圖所示，緊線段在5檔觀測檔選擇在靠近中間選擇一檔，既第三檔（檔距
l3）,緊線時我們計算出第三檔的觀測弧垂就可。另外觀測檔宜在緊線檔內均勻布置，相鄰觀測檔相距不超過4個檔距，地形起伏變化較大時，應減少觀測檔間距。重要交叉跨越檔宜設置觀測檔。1000kV 架空輸電線路的弧垂觀測檔選擇參考《1000kV 架空輸電線路張力架線施工工藝導則》（DL/T 5290-2013）第5.2.1條相關規定。
2 代表檔距弧垂計算
觀測檔的弧垂值 f ， 是根據輸電線路施工圖中的桿塔位明細表，按觀測檔所在耐張段的代表檔距和緊線時的氣溫查取導(地)線安裝弧垂曲線（一般為代表檔距弧垂曲線或百米檔距弧垂曲線）或架線弧垂表中對應的弧垂值，再根據觀測擋的檔距、高差等因素進行計算。在計算時，還須考慮觀測檔內有、無聯耐張絕緣子串， 懸掛點高差以及觀測點選擇的位置等條件。

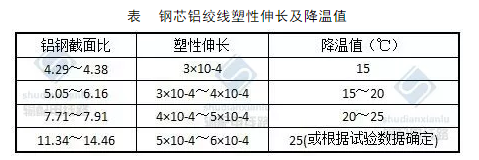

施工圖中的安裝弧垂曲線圖或架線弧垂表中，存在兩種情況：一種情況是曲線圖已按降溫補償法考慮了架空線受到張力后產生的塑性伸長和蠕變伸長（簡稱初伸長）的影響；另外一種情況是曲線圖未考慮架空線受到張力后產生的塑性伸長和蠕變伸長的影響，既未考慮初伸長影響。當采用新導（地）線時弧垂計算應降溫考慮初伸長的影響，若對線路進行技術改造利用原線路導（地）線時弧垂計算不考慮降溫，需要考慮初伸長的影響時一般情況下鍍鋅鋼絞線降溫10℃，鋁包鋼絞線的降溫值可較鍍鋅鋼絞線適當提高，鋼芯鋁絞線的降溫按下表的規定確定。
注：對大鋁鋼截面比的鋼芯鋁絞線或鋼芯鋁合金絞線應由制造廠家提供塑性伸長值或降溫值

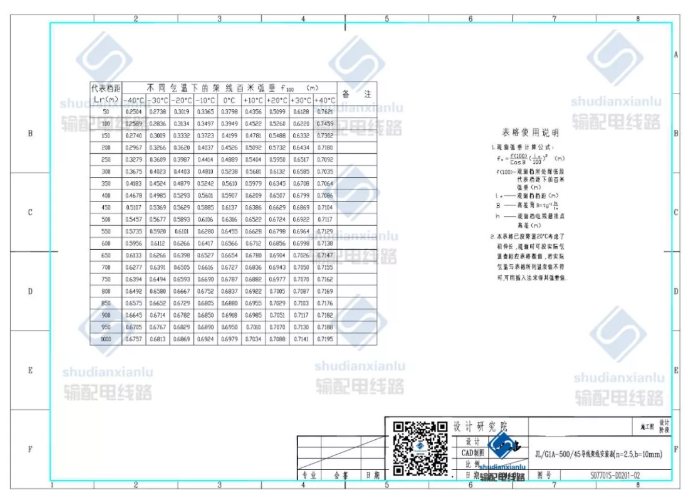

現在施工圖中采用架線弧垂表（百米弧垂表）較多（如下圖所示），架線弧垂表設計一般以100m（或50m）代表檔距起步，代表檔距每隔50m（或100m）的步長，溫度從最低施工溫度至最高施工溫度每隔5℃（或10℃）的步長，計算出連續代表檔距的表表檔距弧垂表（百米弧垂表），如下圖所示。
▲圖 導線百米弧垂安裝表
實際施工中，工程的實際代表檔一般與導(地)線架線弧垂表（或百米弧垂表）中的代表檔距會存在一定差異的。若實際工程實際代表檔距與架線弧垂表所列代表檔距不同，可采用實際代表檔距相鄰兩側的代表檔距，采用線性內插法計算出工程中的實際代表檔距弧垂值(架線弧垂表中各分級溫度下)。以為實際弧垂并非線性，所以一定要內插值，請勿外插值求值，否則誤差過大無法滿足觀測弧垂要求。
如假設工程中的實際代表檔距為l ，相鄰兩側可查代表檔距為l1和l2（l1<l2），查出觀測檔所在耐張段的代表檔距相鄰兩側代表檔距的的架線弧垂分別為fdb1和fdb2（fdb1<fdb2），則實際代表檔距l(xiāng) 的架線弧垂fdb計算公式為
從上知道，施工圖中的導(地)線安裝弧垂曲線一般按不同的代表檔距從最低氣溫至最高氣溫，每隔一定的步長（一般為5℃或10℃）經計算而繪制的安裝弧垂表。導線及地線安裝時，是在不同氣溫下進行的。緊線施工前，為了計算架線弧垂，應根據觀測時的溫度和觀測檔所在耐張段的代表檔距（根據上面公式計算）查出架線弧垂。若實際溫度與所列溫度不同，可采用線性內插法求其值。如假設實測溫度為 t，相鄰兩側可查溫度為t1和t2（t1<t2），根據前面計算的查出觀測檔所在耐張段的代表檔距在溫度t1和t2時的架線弧垂分別為fdb1和fdb2，則溫度的架線弧垂為
以上是根據工程實際代表檔距計算的代表檔距弧垂，當安裝弧垂曲線為百米檔距弧垂曲線時公式中的弧垂值應為代表檔距百米弧垂相應的值。
3 連續檔的觀測弧垂值計算 （1）觀測檔架空導(地)線懸掛點高差 h＜10% l 時，觀測檔的弧垂 f 為：
式中:
f —— 觀測檔的架空導(地)線弧垂觀測值（指平行四邊形切點的垂度），m，根據連續檔或孤立檔、是否聯有耐張絕緣子串情況計算的實際觀測檔弧垂；
f0 —— 當懸掛點高差 h＜10% l 時，觀測檔未聯耐張絕緣子串的檔距中點架空導(地)線弧垂，m；
fφ —— 當懸掛點高差h ≥10% l 時，觀測檔未聯耐張絕緣子串的檔距中點架空導(地)線弧垂，m；
ldb —— 耐張段架空導(地)線的代表檔距，m；
fdb —— 對應于代表檔距的架空導(地)線弧垂，m；
f100——對應于代表檔距的百米檔距架空導(地)線弧垂，m；
l —— 觀測檔架空導(地)線的檔距，m；
h —— 觀測檔架空導(地)線懸掛點的高差，m；前側高 h 取正值，前側低h 取負值
φ —— 觀測檔架空導(地)線懸掛點的高差角，(°)，φ=arctan(h/l)
3.2 觀測檔內一側聯耐張絕緣子串 （1）觀測檔架空導(地)線懸掛點高差 h＜10% l 時，觀測檔的弧垂 f 為：
式中:
γλ —— 耐張絕緣子串的比載，Ｎ／m·mm2 ，γλ=Gλ /(n·λ·A)，其中Gλ 為絕緣子串重量（N），A為導線截面積（mm2）,n為耐張絕緣子串所聯導（地）線的根數；
λ —— 耐張絕緣子串的長度，m；
γ1 —— 架空導(地)線的比載，Ｎ／m·mm2。

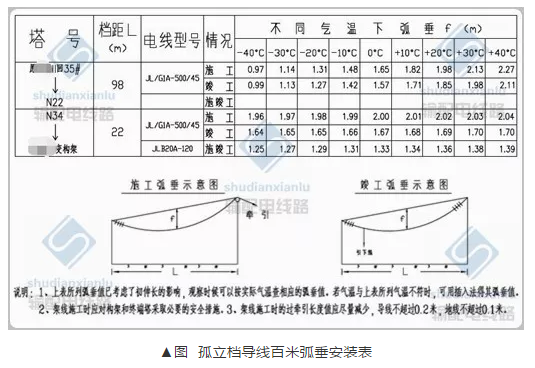

4 孤立檔的觀測弧垂值計算 兩個相鄰桿塔位耐張桿塔形成的檔距為孤立檔距，簡稱孤立檔。孤立檔的耐張絕緣子串使全檔承受不均勻荷載，其應力（或張力）與弧垂應考慮絕緣子串的影響。尤其對檔距較小的孤立檔，以為絕緣子串的下垂的距離，幾乎占據了弧垂的一半或更多，如果仍然按導線自重均布荷載的原則進行計算導線弧垂產生很大的誤差。這些誤差在孤立檔跨越小，導線型號越細時，其數值越大，若誤差不大于±2.5％為標準（跨越通航河流的大跨越檔弧垂±1％，正偏差不應超過1m），如果大于±2.5％宜考慮孤立檔中絕緣子串的影響。設計考慮孤立檔中絕緣子串的影響時，設計一般會為所有的孤立檔單出出孤立檔架線弧垂安裝表，如下圖所示。
若孤立檔檔距較大，絕緣子串對弧垂影響較小，誤差小于±2.5％(110KV+50%,-2.5%)，此時孤立檔弧垂可按連續檔計算。當設計未提供孤立檔架線弧垂及孤立檔檔距較大絕緣子對觀測弧垂的影響可以按下列的要求進行相關計算。
4.1 觀測檔內一端聯有耐張絕緣子串
在孤立檔緊線時，架空導(地)線的固定端已聯有耐張絕緣子串，其弧垂觀測值 f 應根據架空導(地)線兩端懸掛點的高差 h 的大小，分別按連續檔的弧垂觀測值計算中的觀測檔內一側聯耐張絕緣子串的兩種公式進行計算。 計算公式參考3.2節。
4.2 觀測檔內兩端聯有耐張絕緣子串 在孤立檔掛線后復測弧垂時，架空導(地)線的兩端已連有耐張絕緣子串，其弧垂復測值按下方法計算。
（1）觀測檔架空導(地)線懸掛點高差 h＜10% l 時，觀測檔的弧垂 f 為：
從以上連續檔與孤立檔中我們知，其計算我們需要知道代表檔距及其相應弧垂、觀測檔檔距及其高差、耐張絕緣子串的長度及其比載、導（地）線比載。
以上公式中代表檔距弧垂、導（地）線截面可以通過查設計出版的導(地)線安裝弧垂表獲得，也可以通過小編前面介紹過的《[基礎課堂]架空輸電線路導、地線線的安裝弧垂計算應用》計算而得。耐張絕緣子串重量及長度可以查閱施工設計圖紙的絕緣子串組裝圖獲得，代表檔距、觀測檔檔距及高差可以通過桿塔明細表獲得。獲得基礎參數后我們就可以計算出觀測檔的相應弧垂。以上弧垂觀測計算人工計算相對麻煩，可以通過EXCEL編制小程序進行相關計算，小編編制的計算程序界面如下圖所示。
