絕緣導線的安全電流計算
絕緣導線的安全電流計算:

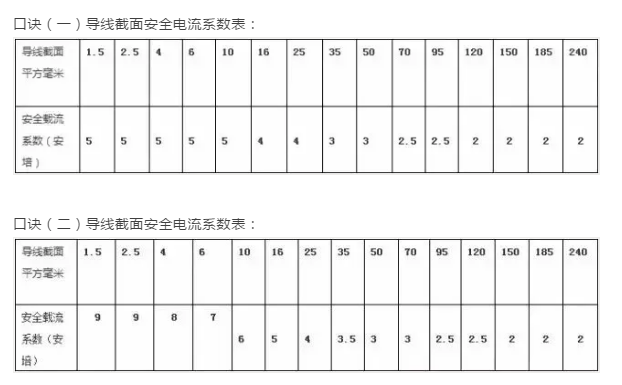

口訣(一):十下五,百上二,二五三五四三界,七零、九五兩倍半,裸線加一半,銅線升級算,穿管溫度八、九折。
說明:十下五是指導線截面在10平方毫米以下,每平方毫米的安全電流為5安培;百上二是指導線截面在100平方毫米以上,每一平方毫米安全電流為2安培;二五三五四三界是指導線截面在16平方毫米、25平方毫米,每1平方毫米安全電流為4安培,導線截面在35平方毫米和50平方毫米,每1平方毫米安全電流為3安培;七零、九五兩倍半是指每1平方毫米的安全電流為2.5安培;裸線加一半,銅線升級算是指截面的裸導線,可按絕緣導線乘以1.5倍計算安全電流,同截面的銅導線按鋁導線大一線號等級計算安全電流;穿管溫度八、九折是指導線穿管乘系數0.8,高溫場所實用乘以系數0.9。
口訣二:二點五下整九倍,升級減一順序?qū),三十五線乘以三點五,雙雙成組減半倍,高溫九折,銅線升級,裸線加一半,導線穿管二、三、四、八、七、六折勿忘記。
說明:口訣中的二點五下整九倍,升級減一順序?qū)κ侵笇?dǎo)線截面在2.5平方毫米,每1平方毫米的安全電流為9安培,導線截面從2.5平方毫米以上,即4平方毫米開始線號每增大一等級,其安全電流減小1安培,直至2.5平方毫米為止;三十五線乘以三點五,雙雙成組減半倍是指導線截面35平方毫米每1平方毫米安全截流量為3.5安培,35平方毫米以上的導線,兩個等級的線號為一組,安全電流減0.5安培,依次往上推算;高溫九折,銅線升級,裸線加一半,導線穿管二、三、四、八、七、六折勿忘記是指導線穿管兩條線應乘系數0.8,導線穿管三條線乘以系數0.7,導線穿管4條線乘以系數0.6。
注意:以上口訣(一)、(二)是以鋁絕緣導線,溫度25度為準。
