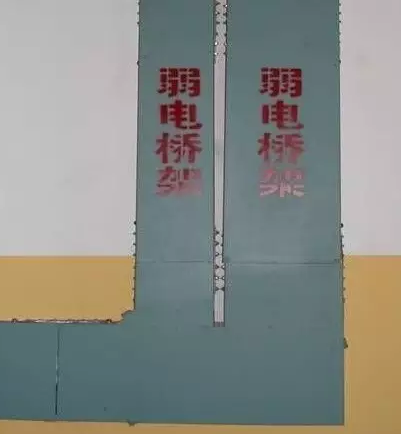

橋架:跨接表識,彎曲度一致

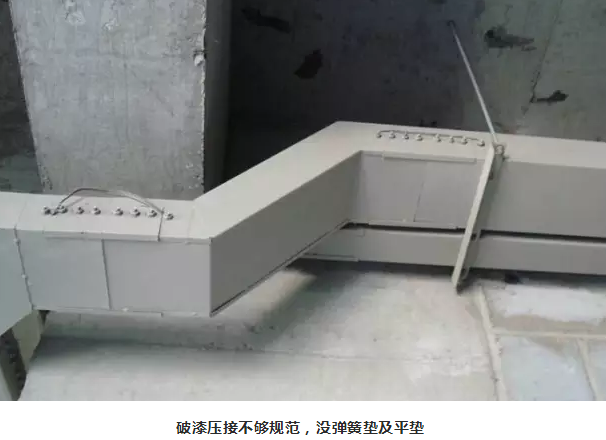

▲ 橋架跨接線連接要注意:用抓墊、平墊或把噴塑橋架的漆刮掉再用平墊、彈簧墊壓緊。鍍鋅電纜橋架間連接板的兩端不跨接接地線,但連接板兩端不少于2個有防松螺帽或防松墊圈的連接固定螺栓(強標) 。至于支架的接地,就是把支架與橋架連接處固定刮漆就可以(或是抓墊)。接地線最小截面不小于4平方米。

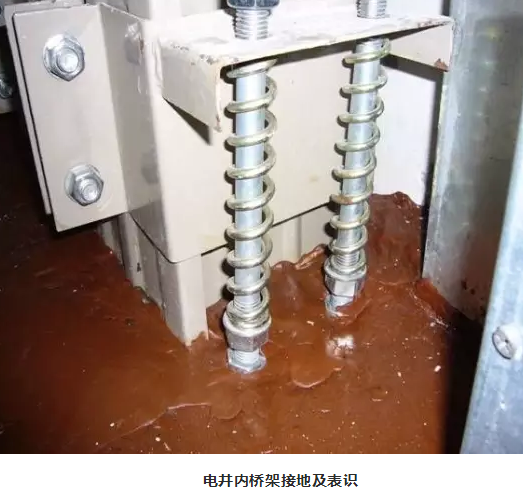

▲ 金屬電纜橋架及其支架全長應不少于2處與接地(PE)或接零(PEN)干線相連接;

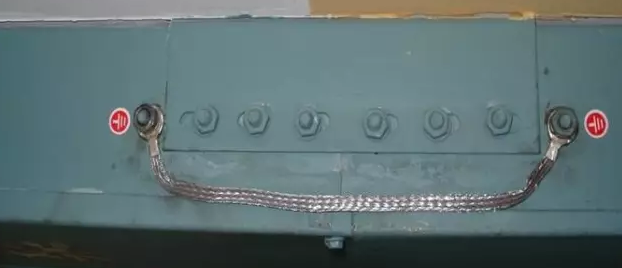

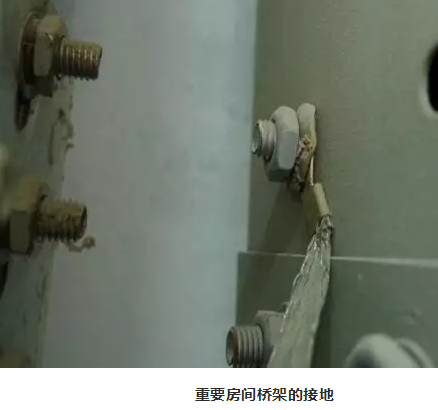

▲ 跨接線壓線處細部做法:

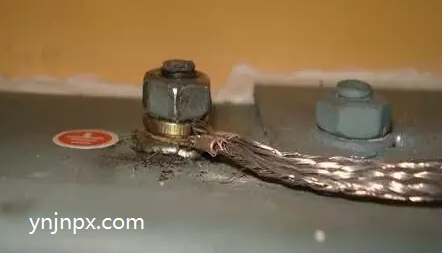

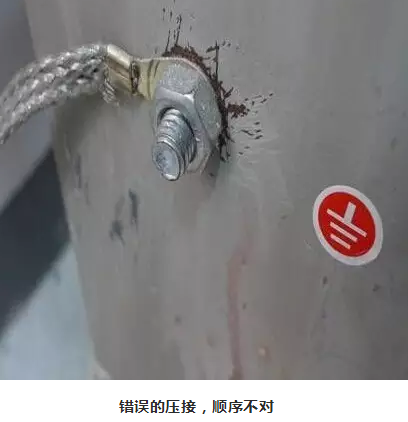

注意墊片及順序及螺栓外露的長度及接地標識、螺栓的位置;不能用連接螺栓固定跨接線。
螺栓的個數;壓接位置

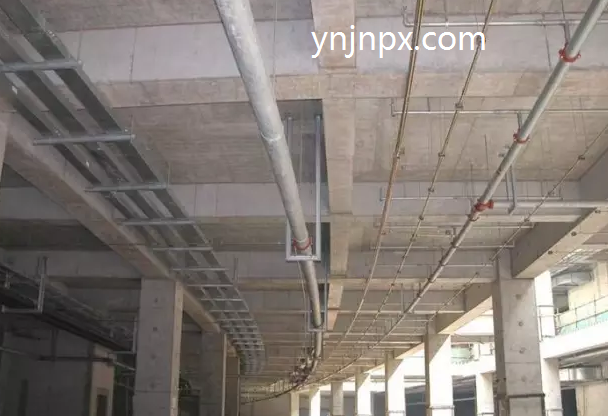

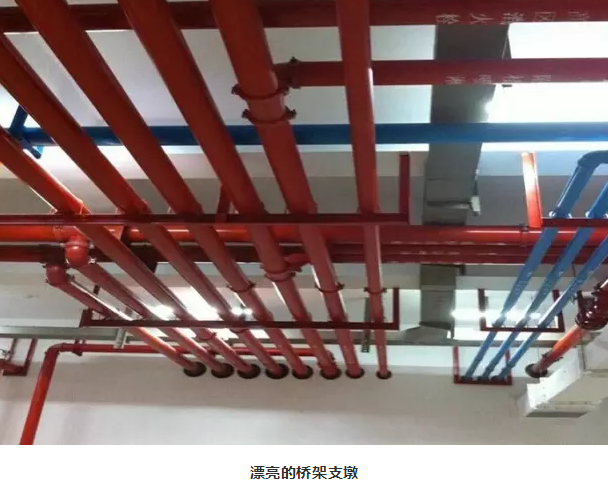

▲ 橋架的安裝:橫平豎直,彎頭處要平緩。當橋架分層時,最好用組合架。
▲ 橋架內部要加設防火封堵或加設防火包。
▲ 鋼制30米,鋁合金及塑料的15米要加伸縮節。過建筑物變形縫處(伸縮縫、沉降縫)加補償裝置。
▲ 橋架的支架間距一般要求水平的為1.5-3米,垂直的為2米一個。
▲ 螺母位于橋架的外側。當支架與鋁合金橋架連接時,注意防電化措施。
▲ 注意轉彎處支架的設置。

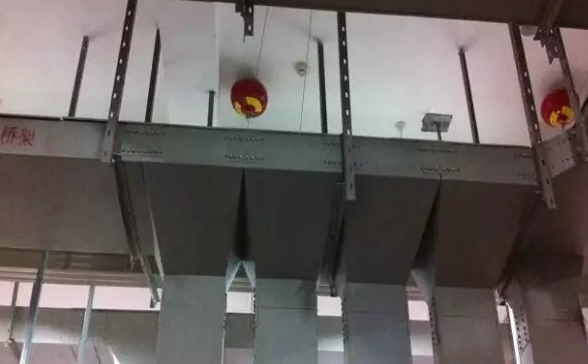

▲ 配電室大型橋架要采用可調式組合支架 大型工程橋架彎曲度要一致。
