一、部分電路歐姆定律
只含有負載而不包含電源的一段電路稱為部分電路，如圖1——30a虛線框中所示。
部分電路歐姆定律的內容是：導體中的電流，與導體兩端的電壓成正比，與導體的電阻成反比。其公式為
I=U/R
在圖1——30b電路中，改變了電流I的參考方向，歐姆定律表達式應相應改為
I=-U/R
二、全電路歐姆定律

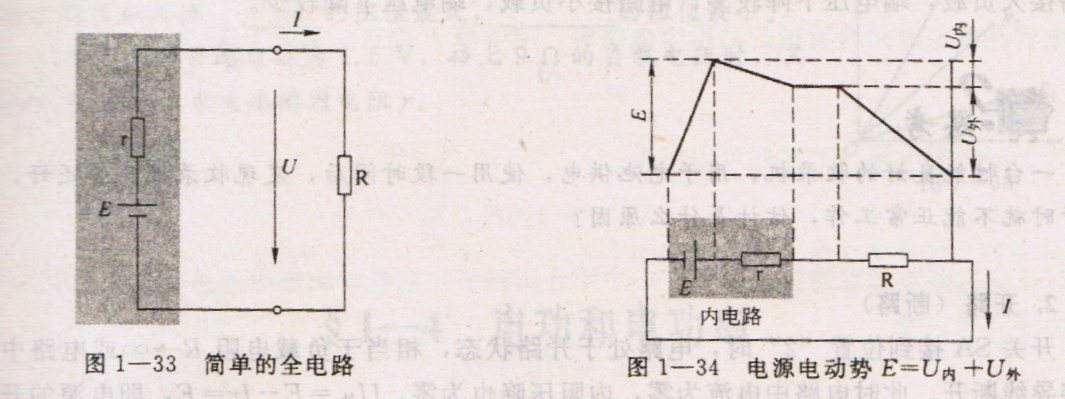

含有電源的閉合電路稱為全電路，如圖1——33所示，包括用電器和導線等。電源內部的電路稱為內電路，如發電機的線圈，電池內的溶液等。電源內部的電阻稱為內電阻，簡稱內阻。電源外部的電路稱為外電路，外電路中的電阻稱為外電阻。
全電路歐姆定律的內容是：閉合電路中的電流與電源的電動勢成正比，與電路的總電阻（內電阻與外電阻之和）成反比，公式為I=E/(R+r)
由上式可得E=IR+Ir=U外+U內
式中U內為內電路的電壓降，U外為外電路的電壓降，也是電源兩端的電壓。這樣，全電路歐姆定律又可表述為：電源電動勢等于U外和U內之和，如圖1——34所示。圖中折線上各點表示電路中對應各處的電位。
三、電源的外特性
電源端電壓U與電源電動勢的關系為
U=E-Ir

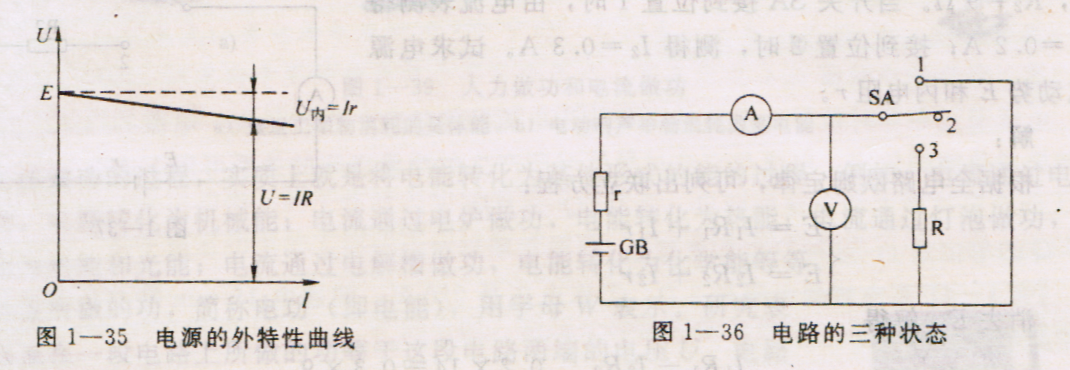

可見，當電源電動勢E和內阻r一定時，電源端電壓U將隨負載電流I的變化而變化。我們把電源端電壓隨負載電流變化的關系特性稱為電源的外特性，其關系特性曲線稱為電源的外特性曲線，如圖1——35所示。由圖可見，電源端電壓U隨著電流I的增大而減小。電源內阻越大，直線越傾斜；直線與縱軸交點的縱坐標表示電源電動勢的大小（I=0時，U=E）。
下面應用全電路歐姆定律，分析圖1——36所示電路在三種不同狀態下，電源端電壓與輸出電流之間的關系。
1. 通路
開關SA連接到位置“3時，電路處于通路狀態。電路中電流為
I=E/(R+r)
端電壓與輸出電流的關系為
U外=E—U內=E—Ir
可見，當電源電動勢和內阻一定時，端電壓隨著電流的增大而下降。通常把通過大電流的負載稱為大負載，把通過小電流的負載稱為小負載。也就是說，當電源的內阻一定時，電路接大負載，端電壓下降較多；電路接小負載，端電壓下降較少。
2. 開路（斷路）
開關SA接到位置“2”時，電路處于開路狀態，相當于負載電阻R→∞或電路中某處連接導線斷開。此時電路中電流為零，內阻壓降也為零，U外=E—Ir=E,即電源的開路電壓等于電源的電動勢。
3、短路
開關SA接到位置“1”時，相當于電源兩極被導線直接相連，電路處于短路狀態。電路中短路電流I短=E/r。由于電源內阻一般都很小，所以短路電流極大。此時電源對外輸出電壓U=E-I短r=0。
電源短路是嚴重的故障狀態，必須避免發生。但有時在調試和維修電氣設備的過程中，有意將電路中某一部分短路，這是為了讓與調試過程無關的部分暫時不通電流，或是為了便于發現故障而采用的一種特殊方法，這種方法也只有在確保電路安全的情況下才能采用。
