搖表(兆歐表)使用教程--電工入門必備!

[日期:2019-07-07]   來源:云南技能培訓網  作者:云南技能培訓網   閱讀:2339次

     搖表,又叫兆歐表,是用來測量絕緣電阻阻值大小的專業測量工具,因此又叫“絕緣電阻表”。在電工的工作中,其使用頻率僅次于萬用表。這么說可能有的朋友還是不明白,那我就說的再通俗一點:比如漏電斷路器跳閘了,我們以前說過很多種方法確定漏電位置,無非就是不斷的合閘和實驗。這些做法,麻煩而且不安全。最正確的方法,應使用搖表,測量每條電線的絕緣電阻。


兆歐表二三事

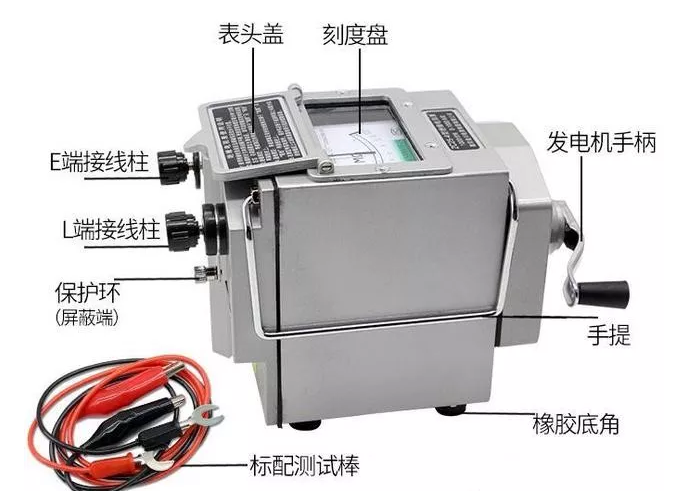

兆歐表的外觀很簡單,三個接線柱,其中有兩個長得一樣,分別為L(zhǎng)接線柱和E接線柱,另一個稍微小一點,叫做G接線柱(接線柱上都寫著名稱呢)。另有一個手柄,可以搖動(搖表因此得名)和一塊顯示屏,用于讀數(已有數字顯示屏,但使用最廣泛的,還是指針顯示屏)。


初中物理課上,我們?nèi)巳硕紝W(xué)過直流發電機的工作原理。兆歐表,就是把這種發電機安裝在了表體內。

當我們轉動手柄時,手柄帶動發電機內部線圈轉動,可產生直流高壓。通過表內測量電壓大小、電流大小,可計算出電路中的電阻大小,并將電阻數值顯示在顯示屏上(單位為兆歐)。

強調一下:兆歐表測的是“絕緣電阻”,而不是“電阻”。絕緣電阻阻值較大,因此單位為兆歐(1兆歐=1000000歐姆)。當測量導體時,兆歐表所得數值為0(并不是說沒有電阻,而是兆歐表的精度無法測出那么小的電阻)。

兆歐表使用方法

兆歐表用于連接表和被測物體的,叫做“檢測棒”,其功能與萬用表中的“表筆”相同。這個檢測棒的一端,呈月牙形,可將它卡在接線柱上;另一端是一個小夾子,把它夾或固定在被測物體上即可。

紅色檢測棒,永遠接在L接線柱上,另一端連接被測物體的導體。黑色檢測棒,永遠接在E接線柱上,另一端與絕緣體連接(如果測量?jī)蓚導體之間或兩個絕緣體之間的絕緣電阻,可不用區分L和E接線柱)。在測量帶屏蔽層的電纜時,應將電纜屏蔽層與G接線柱連接,平時可不用G接線柱。

接線完成后可開始測量,測量時,先緩慢搖動搖表的手柄,慢慢加速,直至速度達到120r/lmin。此時搖動手柄的手不要停,開始讀數,即可得到絕緣電阻阻值。

測量前準備

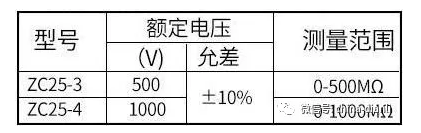

1.選擇合適的兆歐表:兆歐表所釋放的電壓大小不同,一般可分為500V,1000V,1500V,2000V,2500V這幾種。兆歐表的參數,會在兆歐表側面的銘牌上標注。在選擇時,應使用最接近且略大于被測物體工作電壓的兆歐表。比如測量家庭電路中電器或電線的絕緣電阻,則應選擇500V兆歐表。


2.兆歐表狀態確定:將檢測棒接在接線柱上以后,先將兩個檢測棒接在一起,搖動手柄,此時讀數為0,則該項測試通過。將檢測棒接在接線柱后,將兩個檢測棒分開,搖動手柄,此時讀數為無窮大,則該項測試通過。

如果兆歐表有故障,應停止測量。

3.注意事項:測量時應保證電路中沒有電源、沒有負載,如果被測物體含有電容,應先對電容進行放電;搖動手柄過程中,不得觸碰檢測棒導體;測量結束后,應松開手柄,讓手柄自行停止,在手柄停止轉動之前,先將黑色檢測棒拆下,并用黑色檢測棒去接觸紅色檢測棒,之后方可將紅色檢測棒也拆下。

家庭漏電檢測方法

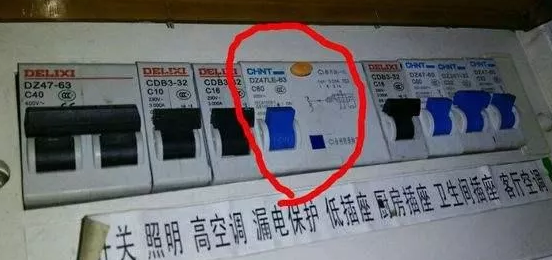

為了方便大家理解,我們?cè)俑缴弦粋示例——家庭電路中,漏電斷路器跳閘,且復位按鈕突出,此時可確定電路中存在漏電故障。將所有插頭拔下,再次合閘,依然跳閘,此時便可以確定是由于線路漏電跳閘。那么,究竟是零線漏電還是火線漏電?換線的時候換哪根線呢?可以用搖表進行測量。


首先斷開所有斷路器,將跳閘的斷路器下口的兩根線拆下,把紅色檢測棒夾在剛剛拆下的火線上,黑色檢測棒夾在地排上,搖動手柄開始測量。如果讀數小于0.5兆歐,則證明這根線有漏電。

無論剛剛測量的那根線有沒有故障,用同樣的方法測一下零線。兩組數據中,讀數小于0.5兆歐的,均有漏電,需要更換電線。
