發動機潤滑系統-潤滑系統的作用？
發動機潤滑系統
潤滑的實質是在兩個相對運動機件之間送進潤滑油形成油膜，用液體間的摩擦代替固體間的摩擦，從而減少機件的運動阻力和磨損。
（一）潤滑系統的作用
發動機潤滑系統就是為了保證發動機的正常工作，將兩接觸面隔開，提高發動機的功率，延長其使用壽命。
（1）潤滑作用 在運動機件的表面之間形成潤滑油膜，減少磨損和功率損失。
（2）清洗作用 通過潤滑油的循環流動，沖洗零件表面并帶走磨損剝落下來的金屬微粒。
（3）冷卻作用 循環流動的潤滑油流經零件表面，帶走零件摩擦所產生的部分熱量。
（4）密封作用 潤滑油填滿氣缸壁與活塞、活塞環與環槽之間的間隙，可減少氣體的泄漏。
（5）防銹作用 在零件表面形成油膜，起保護作用，防止腐蝕生銹。
（二）潤滑方式
（1）壓力潤滑 利用機油泵使機油產生一定壓力，連續地輸送到負荷大、相對運動速度高的摩擦表面，如曲軸主軸承、連桿軸承、凸輪軸承及搖臂軸等均采用壓力潤滑。
（2）飛濺潤滑 利用運動零件激濺或噴濺起來的油滴和油霧，潤滑外露表面和負荷較小的摩擦面。氣缸壁、活塞銷以及配氣機構的凸輪、挺桿等均采用飛濺潤滑。
（3）潤滑脂潤滑 對一些分散的、負荷較小的摩擦表面，可定時加注潤滑脂（黃油），如水泵、發電機軸承等。
（三）潤滑系統的組成

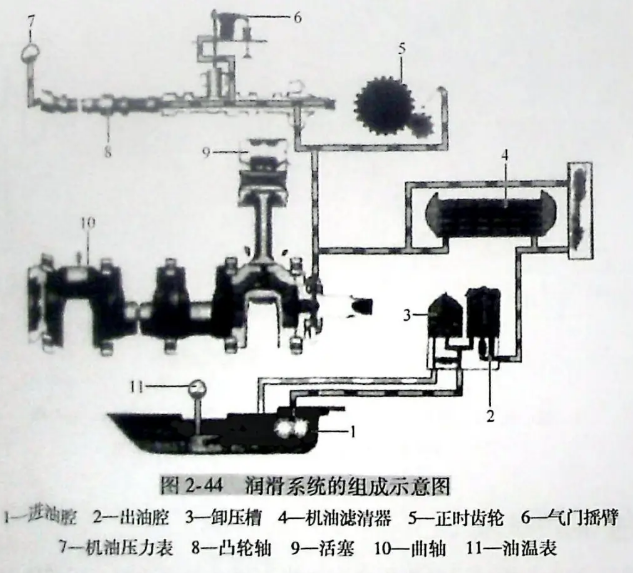

潤滑系統由機油泵、機油散熱器、限壓閥、機油濾清器、油管及油道、機油壓力傳感器、機油壓力表和量油尺等機件組成，如圖 2-44 所示。
1. 機油泵
1）機油泵的作用 將一定壓力和一定數量的潤滑油壓送到潤滑件表面。
（2）機油泵的種類 發動機上常用的有外嚙合齒輪式機油泵和內嚙合轉子式機油泵兩種。
①齒輪式機油泵。從動軸壓裝在泵體上，從動齒輪套裝在從動軸上。從動齒輪與主動軸過盈配合，主動軸與殼孔間隙配合。主動軸軸端開槽的頸部與聯軸器用鉚釘連接，如圖 2-45 所示。
機油泵的進油口通過進油管與集濾器相通。出油口的出油道有兩個∶ 一個在殼體上與曲軸箱的主油道相通，這是主要的一路;一個在泵蓋上用油管與細濾器相通。
②轉子式機油泵。它由殼體、內轉子、外轉子和泵蓋等組成，如圖 2-46 所示。
轉子式機油泵結構緊湊，外形尺寸小，重量輕，吸油真空度大，泵油量大，供油均勻性好，成本低，在中小型發動機上應用廣泛。
2. 機油濾清器
（1）作用 濾除機油中的金屬磨屑及膠質等雜質，保持潤滑油的清潔，延長潤滑油的使用壽命，保證發動機正常工作。
（2）分類 按濾清方式不同，可分為過濾式和離心式兩種。過濾式濾清器按濾芯結構的不同又分為金屬網式、片狀縫隙式、帶狀縫隙式、紙質濾芯式和復合式等。目前，新生產的叉車多采用一次性旋裝式機油濾清器，規定行駛 8000～10000km 或工作 200~250h 必須更換。
① 機油集濾器∶用來濾去潤滑油中較大的雜質，防止進入機油泵內堵塞油道，一般是金屬網式的，裝在機油泵進油口1 之前。
②機油粗濾器∶用以濾去機油中粒度較大（直徑在 0.05~0.1mm 以上）的雜質，它對機油流動的阻力較小，一般串聯于機油泵與主油道之間，屬于全流式濾清器，如圖 2-47所示。
③ 機油細濾器;用于消除微小的雜質（直徑小于 0.05mm 的膠質和水分）。它的流動阻力較大，因此與主油道并聯，只有 10%左右的潤滑油通過，屬于分流式濾清器。機油細濾器有過濾式和離心式兩種類型，由于過濾式細濾器存在著濾清能力和通過能力的矛盾，目前應用漸少。離心式細濾器是靠轉子旋轉產生的慣性力將潤滑油中的雜質分離出去，具有結構簡單、使用可靠、壽命長、維護方便等優點，被廣泛應用，如圖 2-48 所示。
3. 限壓閥
當機油壓力超過規定壓力時，限壓閥被打開，多余潤滑油經限壓閥流回機油泵的進油口或流回油底殼。
4. 旁通閥
并聯在機油粗濾器的進、出油口之間。當粗濾器堵塞時，機油推開旁通閥。不經濾芯，而直接從進油口到出油口至潤滑系統。
（四）潤滑油路
一般發動機采用壓力潤滑和飛濺潤滑的綜合潤滑方式，各種發動機潤滑系統油路大體相似。發動機工作時，潤滑油在機油泵作用下，經集濾器被吸入機油泵，并被壓出。多數潤滑油經粗濾器至主油道，經缸體上的橫隔油道分別潤滑曲軸主軸承、連桿軸承（經連扦大頭順孔噴出的油潤滑凸輪、氣缸壁、活塞銷）、凸輪軸頸、正時齒輪、空氣壓縮機、搖臂推桿、氣門少量潤滑油經細濾器濾清后，回到油底殼，如圖2-49 所示。
