老電工教你火線和零線的區別方法!
老電工教你火線和零線的區別方法
很多人都知道零線和變壓器的零線相通,但是火線上流過的電流和零線上是相同的,只是家里的零線和地面相通,跟等電位差不多,所以感覺不到電流流過,這樣就很容易讓人形成一個誤區,所以家里最好要零線和火線用同一種規格。
現在有些電工或者業主為了節約那么一點點成本,就用小規格的零線,實際上這樣的做法很不安全。他們認為只要不使用電器,零線是沒有電了,即便是火線上帶電,但也是沒有電流的,這樣就算火線比零線規格大很多,也不會有什么太大問題的。
怎樣識別火線和零線?

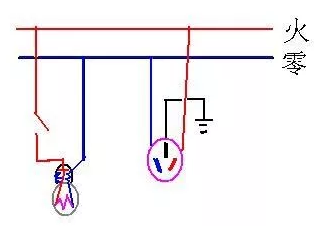

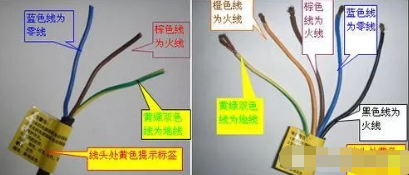

火線(L)顏色須用紅色、黃色、綠色;零線(N)顏色須用黑色、藍色;地線(PE)顏色須用黃、綠雙色線。面對3孔插座,左零,右火,中間地線。
在總線上裝一漏電斷路器,用一燈泡接在火線和零線或火線和地線上,如漏電斷路器動作說明是地線,否則是零線。

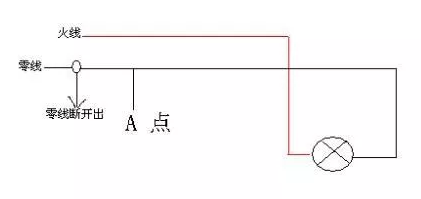

如果在家中:通電,用電筆測,會亮的全是火線。將總開關處的零線斷開,只接通火線,將家中的燈打在開的位置,用電筆測,剛才不亮,現在亮的全是零線。剩下不亮的全是地線。
最簡單的,拿個220V的燈泡,用電筆確定火線后,分別用兩條線和火線接在燈頭上,從亮度上就可以區別零線和地線,亮的是零線,稍暗的是地線。

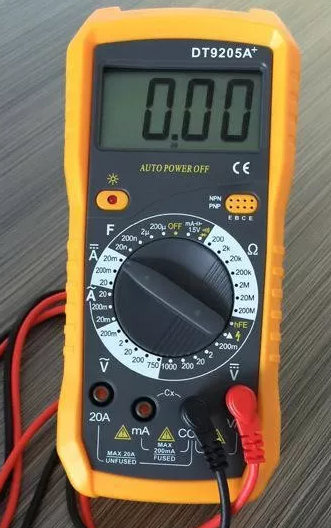

用萬用表。將萬用表置于交流檔500v,手捏一表筆,另一表筆分別觸接電源線,有電壓高的是火線,低的是零線,電壓為0的是地線。零線對地電阻小于4歐為可靠接地。用萬用表置于交流檔地250v測火線與零線、火線與地線的壓差,兩值相差在5v以下為可靠接地。
關于火線和零線的區別,普通的家用照明電路中,火線跟大地之間存在220V的電壓,零線跟大地之間沒有電壓(或說電壓為0),因此火線跟零線之間也就存在220V的電壓。
人體直接或間接跟火線連通時會發生觸電事故:
(1)直接站在地上接觸火線(或與火線相連的導體),會發生觸電事故;
(2)站在絕緣凳上一手扶墻,另一手接觸火線會發生觸電事故;

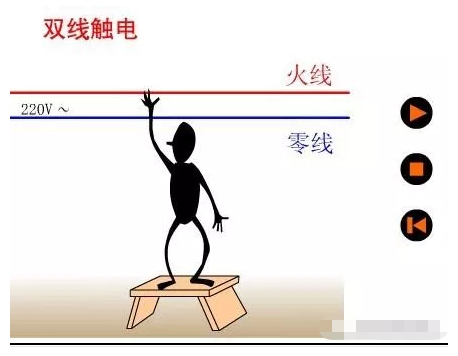

(3)站在絕緣凳上一手接處火線,另一手接觸零線會發生觸電事故。
總之,只要人體的一部分直接或間接接觸火線,而另一部分不論是接觸大地還是接觸零線,都會發生觸電事故。
下列情況下不會發生觸電事故,但最好不要嘗試,以免誤判火線與零線而發生意外。
(1)直接站在地上接觸零線;
(2)站在絕緣凳上只接觸火線。
