水電安裝怎樣穿線可減少故障?

[日期:2019-07-15]   來源:云南技能培訓網  作者:云南技能培訓網   閱讀:1785次

家庭裝修時,水電安裝業主可以選擇全改或者半改,而水電的走向有很多種,常見的是地面和天花。水電安裝的步驟是彈線、開槽(根據具體情況定)、布管、穿線、驗收、封管,這樣水電就算安裝完畢。今天小編為大家分享的是水電安裝的“穿線”知識,詳情見下文介紹。


1、強上弱下

我們?cè)诓脊茏呔的時候,要遵循強電走上,弱電走下,橫平豎直,避免交叉等原則,還要注重美觀與實用。

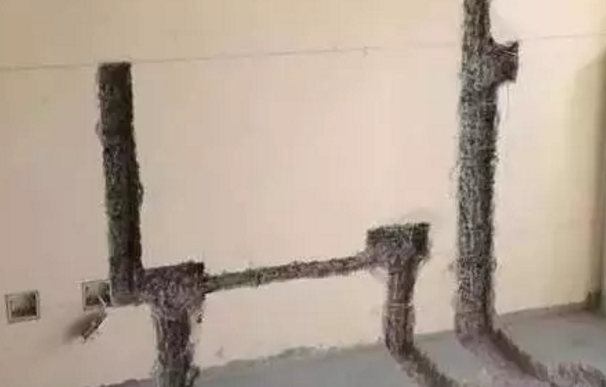

2、開槽

開槽的深度以埋過管的高度為準,寬度與排管的條數有關,線管條數越多,寬度越大。另外,槽基面上一定要是毛邊的槽,方便后期砂漿銜接無裂縫情況出現。


3、電源配線

電源配線的導線截面積要滿足用電設備的最大輸出功率。通常,照明是1.5平方,插座2.5平方,空調機4.0平方,進戶線10.0平方。

4、暗線配阻燃PVC管

暗線敷設必須配阻燃PVC管。插座用SG20管,照明用SG16管。當管線長度超過15m或有兩個直角彎時,應增設拉線盒,天棚上的燈具位設拉線盒固定。

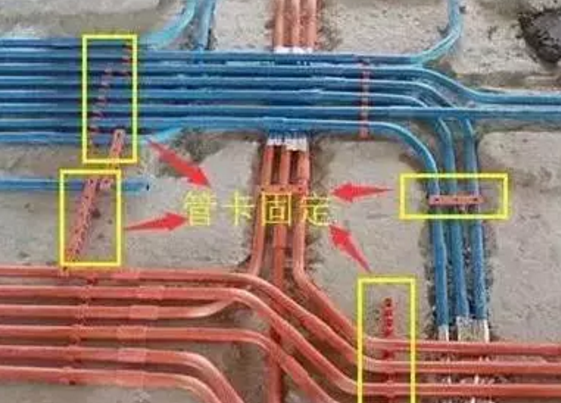

5、管卡固定

PVC管應用管卡固定,PVC管接頭均用配套接頭,用PVC膠水粘牢,彎頭均用彈簧彎曲。暗盒,拉線盒與PVC管用鑼接固定。

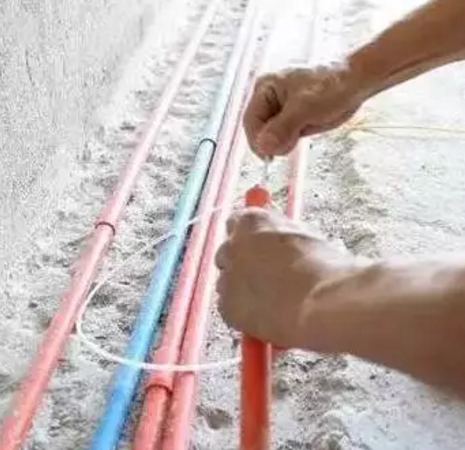

6、穿電線

線管布好后,統一穿電線,遵循同一回路穿統一管,總根數不超過8根的原則,電線總截面積不超過關內截面的40%。另外,電源線和通訊線不能穿入同一根線管。

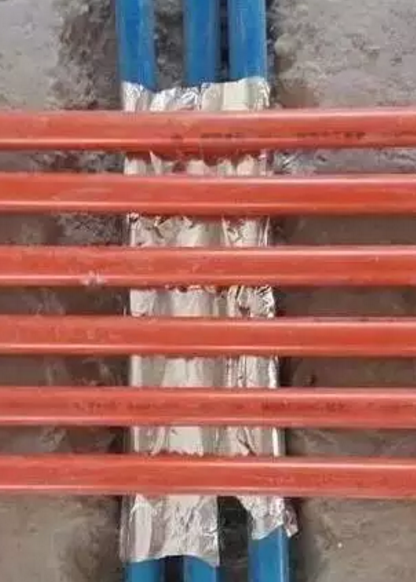

7、間距

電源線和插座,電視線與插座的水平間距不小于500mm。目的是:避免強電對弱電的信息干擾;考慮潛在需求,預留空間;方便日后維修。

電線與暖氣、熱水、煤氣管的間距不小于300mm,交叉距離不小于100mm。

8、配管導線

穿入線管導線的家頭要在接線盒內,線頭要留150mm長,接頭要搭接牢固,絕緣帶要包裹嚴實。



9、電源插座

電源插座安裝時,正對插座,左側接零線(N),右側接相線(L),中間上方接保護線(PE),保護地線為2.5平方的雙色軟線。

10、吊燈安裝

吊燈禁止安裝在木楔、木磚上,對于超過3kg的吊燈,要在頂板上安裝后置埋件,將燈具固定在埋件上。

11、開關、螺口燈具安裝

連接開關、螺口燈具導線時,相線應先接開關,開關引出的相線應接在燈中心的端子上,零線應接在螺紋的端于上。導線間和導線對地間電阻必須大于0.5MΩ。

12、插座安裝

電源插座底邊距地宜為300mm,平開關板底邊距地宜為1300mm。掛壁空調插座的高度1900MM。脫排插座高2100MM,廚房插座高950MM,掛式消毒柜1900MM,洗衣機1000MM。電視機650MM。

同一室內的電源、電話、電視等插座面板應在同一水平標高上,高差應小于5mm。

13、強弱電箱

每戶應設置強弱電箱,配電箱內應設動作電流30MA的漏電保護器,分?jǐn)?shù)路經過控開后,分別控制照明,空調,插座等。控開的工作電流應與終端電器的最大工作電流相匹配,一般情況下,照明10A,插座16A,柜式空調20A,進戶40-60A。
