工業管道低溫鋼焊接通用施工工藝
1 適用范圍：
本工藝適用于工程中低溫鋼管材類采用氬弧焊、手工電弧焊的焊接施工。
2 施工準備
2.1材料要求：
2.1.1施工現場應配備有符合要求的固定焊條庫或流動焊條庫。
2.1.2焊材必須具有質量證明書或材質合格證，焊材的保管、烘干、發放、回收嚴格按《壓力管道質量手冊》中有關規定執行，焊條的烘干工藝按生產廠家說明書提供的參數進行，如無規定時按焊接工藝指導書給定的參數進行。
2.1.3焊絲使用前，應去除表面的油脂、銹等雜物。
2.1.4保溫材料性能應符合預熱及熱處理要求。
2.2 機具要求：
2.2.1焊機為直流焊機，焊機完好、性能可靠，雙表指示靈敏，且在校準周期內。
2.2.2預熱及熱處理的設備完好，性能可靠，檢測儀表在校準周期內，且符合《壓力管道質量手冊》中的計量要求。
2.2.3焊工所用的焊條保溫筒、刨錘、鋼絲刷等工具齊全。
2.3作業條件
2.3.1人員資格：
焊工必須持有《鍋爐壓力容器焊工合格證》或GB50236合格證或設計規定的其它合格證，其材質、直徑、厚度、位置應能滿足工程焊接要求。
2.3.2環境條件：
施焊前應確認環境符合下列要求：
a) 風速：手弧焊小于8m/S，氬弧焊小于2 m/S
b) 相對濕度：相對濕度小于90%。
c) 環境溫度：當環境溫度小于0℃時，對不預熱的管道焊接前應在始焊處100mm范圍內預熱15℃以上，當環境溫度低于—10℃時，必須采取采暖措施。
當環境條件不符合上述要求時，必須采取擋風、防雨等有效防護措施。
3 焊接

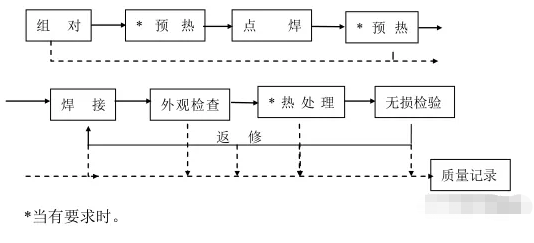

3.1焊接施工程序：
3.2坡口
1）尺寸要求見附表焊接工藝指導書
2）組對質量要求：
--壁厚相同的管道組成件組對時，應使內壁平齊，其錯邊量不應超過壁厚的10%，且不大于0.5mm；

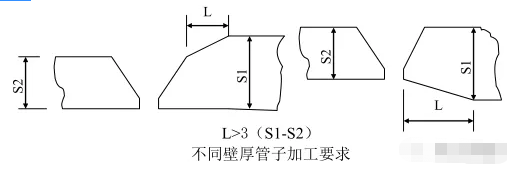

--壁厚不同的管道組成件組對時，當壁厚差大于壁厚的10%，且不大于0.5mm，應按下圖要求進行加工：
3）組對前應打磨坡口及兩側各20mm范圍內油污、鐵銹等，直至露出金屬光澤。
3.3焊接方法：
3.3.1 管徑小于等于2″的采用氬弧焊焊接。
3.3.2 管徑大于2″的管道采用氬弧焊打底、手工電弧焊蓋面。
3.3.3 承插或角焊縫采用手工電弧焊進行焊接。
3.3.4 對有熔透性要求的接管焊縫采用氬弧焊打底、手工電弧焊蓋面，對非熔透性接管焊縫采用手工焊進行焊接。
3.4點焊
固定管或轉動管定位焊應不少于三處，當管徑小于57mm時可點焊兩處，定位焊焊接工藝和焊材應與正式焊接相同，定位焊方式為過橋方式，焊點數為2～5點，定位焊長度為10-15mm，高2-4mm且不超過壁厚的2/3。
定位焊順序應上下相應交錯進行，點焊馬鞍口時應先點焊尖角兩點。
3.5預熱
對有焊前預熱要求的管道，點焊和正式焊接之前均應進行預熱，預熱方法采用電加熱，預熱范圍為坡口兩側各不小于100mm，測溫方式可采用測溫筆或表面測溫儀。
3.6焊接要點：
3.6.1焊接時嚴格控制線能量，在焊接工藝評定所確定的范圍內，選用較小的線能量，以多層多道焊為宜。
3.6.2有預熱要求的管道，層間溫度不應超過預熱溫度的上限。
3.6.3焊縫內外表面成型要均勻，且應圓滑過渡，焊接接頭表面不得有裂紋、氣孔、咬邊等缺陷，收弧時應填滿弧坑。
3.6.4每個焊口必須一次連續焊完，對表面應加焊回火焊道以進行表面退火處理；
3.6.5有預熱要求的焊口當中斷焊接時應立即對焊口保溫緩冷，重新焊接前按原要求重新預熱；
3.6.6低溫鋼焊接時，背面應進行充氬保護，對于預制口管子兩端可用海綿堵住，焊口處用醫用膠密封，敞口長度不得大于八分之一周長。對于固定口管子，管線長度較短時，應采取整體充氬，管線長度較長，整體充氬困難時，在組對焊口前應在內部放置易溶紙，易溶紙與焊口距離盡可能遠（以伸手最長方便操作為原則，且大于500mm），然后在坡口處采取局部充氬方法，無論采取何種方法，都應在管子內部空氣置換徹底、坡口處有均勻氬氣流出時，方可焊接。
3.6.7 承插焊必須兩遍成型；
3.6.8 焊接完成后，及時清理焊縫表面，進行焊縫外觀檢查，達到質量要求后，在距離焊縫20~50mm處用記號筆作上焊工代號標識。
4 焊接注意事項及要求
4.1焊條筒內不得存放不同牌號的焊條，焊條在保溫筒存放時間不得超過4小時。
4.2禁止在非焊接部位引弧及電弧擦傷管材表面。
4.3打底要控制好電弧，運弧及送絲要均勻，以保證焊縫根部熔合良好。
4.4層間焊接接頭應錯開，層間清渣要徹底。
5 熱處理要求詳見《工業管道焊后熱處理通用施工工藝》
6 焊縫返修
6.1焊縫返修應由持有相應合格項目的焊工擔任。
6.2返修前應分析缺陷性質，確定缺陷部位及尺寸。
6.3清除缺陷應采用砂輪機磨削，缺陷清除后，應對返修部位進行修理，磨槽兩側的角度不得小于25℃，磨槽兩端的角度不得小于45℃。
6.4返修的焊接工藝應正式焊接相同。
6.5焊縫返修的管理程序執行《壓力管道質量手冊》中的規定。
7 質量標準
7.1焊縫表面不得有裂紋、氣孔、夾渣、咬邊、弧坑等缺陷。
7.2焊縫外觀成型良好，寬度以蓋過坡口邊緣2mm為宜，焊縫表面不得低于母材，焊縫余高△h≤1+0.2b，且不大于3mm（b為組對后的坡口寬度），角焊縫焊角尺寸符合設計規定。
7.3焊縫的無損檢測方法、比例及合格標準執行圖樣要求。
8 質量記錄
焊口預熱記錄
管道焊接工作記錄
焊口熱處理記錄
焊縫返修記錄
無損檢驗報告
9 安全事項
9.1焊工著裝符合安全規程。
9.2焊工使用的工具應裝在工具袋里。
9.3電加熱器表面有可靠的防燙措施。
9.4高空作業的架設應符合安全規定，位置應適合焊接操作。
9.5電動工具接線箱應有漏電保護裝置。
9.6使用砂輪機應戴防護鏡。
