鍋爐及壓力容器等重要結(jié)構(gòu)，要求接頭安全焊透，但由于受結(jié)構(gòu)尺寸及形狀等限制，有時(shí)無法進(jìn)行雙面焊接。只能開單面坡口的特殊操作方法單面焊雙面形成技術(shù)，它是手弧焊中難度較大的一種操作技能。焊接立焊時(shí)，由于熔池溫度過高，在重力的作用下，焊條熔化所形成的熔滴及熔池中的鐵水易下淌形成焊瘤、焊縫兩側(cè)形成咬邊。溫度過低時(shí)易產(chǎn)生夾渣，反面易形成未焊透、焊瘤等缺陷，造成焊縫成形困難。熔池的溫度是不易直接判明的，但它和熔池的形狀和大小有關(guān)，因此，焊接時(shí)只要細(xì)心觀察并控制熔池的形狀與大小就能達(dá)到控制熔池溫度，確保焊接質(zhì)量的目的。根據(jù)老師傅十幾年的經(jīng)驗(yàn)，用這樣幾句話可以概括這個(gè)規(guī)律：立焊時(shí)，由于焊條熔化所形成的熔滴及熔池中的鐵水易下淌形成焊瘤、焊縫兩側(cè)形成咬邊，使焊縫成形惡化。掌握正確的焊接規(guī)范及根據(jù)焊接時(shí)情況的變化調(diào)整焊條角度及運(yùn)條速度。
焊條與焊件表面的夾角在左右方向?yàn)?0°，與焊縫的角度，起焊時(shí)為70°～80°，中間為45°～60°，收尾時(shí)20°～30°。裝配間隙為3～4㎜，應(yīng)選用較小的焊條直徑Φ3.2㎜和較小的焊接電流，打底焊時(shí)為110～115A，中間過度層為115～120A，蓋面層為105～110A。
電流一般比平焊小12%～15%，以減小熔池的體積，使之受到重力的影響減小，有利于熔滴過度。采用短弧焊接，縮短熔滴到熔池中去的距離，形成短路過渡。焊縫根部的打底焊是保證焊接質(zhì)量的一個(gè)關(guān)鍵。采用滅弧法進(jìn)行焊接，立焊滅弧節(jié)奏比平焊稍慢，每分鐘30～40次，每點(diǎn)焊接時(shí)電弧燃燒稍長，所以立焊的焊肉比平焊厚。焊接時(shí)由下端開始施焊，打底的焊條角度大約70°～80°，采用兩點(diǎn)擊穿焊，在坡口一側(cè)引燃電弧順點(diǎn)焊點(diǎn)向根部進(jìn)行預(yù)熱熔化，聽到電弧穿透坡口而發(fā)出的“撲撲”聲，看到熔孔、形成熔池座，立即提起焊條熄滅電弧。

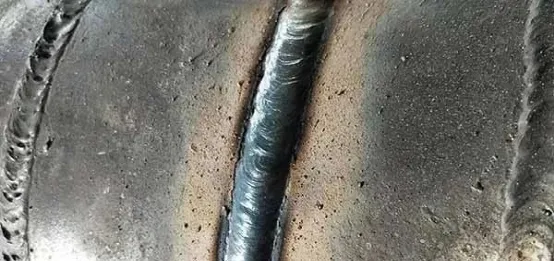

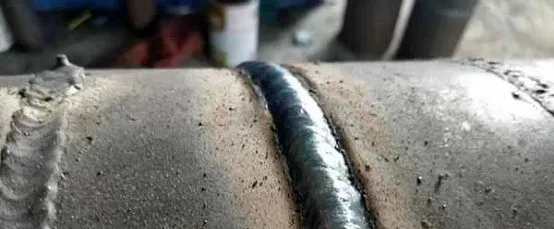

然后重新引燃坡口的另一側(cè)，第二個(gè)熔池應(yīng)壓住第一個(gè)開始凝固的溶池1/2～2/3，這樣采用左右滅弧擊穿便得到整條焊縫。滅弧要用手腕的靈活性，每一次都干凈利落地將電弧熄滅，使熔池有瞬時(shí)凝固的機(jī)會(huì)。滅弧時(shí)明顯看到被擊穿的鈍邊所形成的熔孔，立焊的熔孔約0.8mm，熔孔大小與背面成型緊緊相關(guān)，熔孔過大背面很容易形成焊瘤，反之沒有熔孔背面往往未焊透，操作時(shí)要求保持熔孔大小均勻，這樣才可以保證坡口根部熔透均勻，背面焊道飽滿，寬窄高低均勻。打底換焊條接頭時(shí)，每次都要把接頭部位藥皮清理干凈，在坡口內(nèi)從新引燃電弧，沿以形成的焊縫約10mm處連續(xù)焊接變化焊條角度，到90度時(shí)伸入焊縫中心左右稍加擺動(dòng)，并同時(shí)向下壓一下電弧，聽到弧音，形成熔孔，立即滅弧，使焊條電弧伸入焊縫根部，形成溶孔立即滅弧。然后與第一根焊條打底焊法相同，左右交替循環(huán)滅弧擊穿，每一動(dòng)作都要精神集中，注意觀察熔孔的輪廓和兩側(cè)被熔化的缺口，坡口根部熔化的缺口，只有當(dāng)電弧移到另一側(cè)的時(shí)候方可看到，發(fā)現(xiàn)鈍邊未熔合好稍微往下代點(diǎn)電弧，才能達(dá)到熔合良好，每次滅弧時(shí)間控制在熔池尚有三分之一未凝固就從新引弧。收弧時(shí)，應(yīng)注意每根焊條只剩80～100mm長時(shí)，焊條由于過熱，熔化加快，這時(shí)滅弧時(shí)間應(yīng)增長，使熔池有瞬時(shí)凝固，以防高溫熔池運(yùn)條下墜形成焊瘤。當(dāng)焊條只剩30～40mm時(shí)準(zhǔn)備做滅弧動(dòng)作，將熔池某側(cè)連續(xù)滴二三下，使其熔池達(dá)到緩慢降溫目的，這樣可防止焊道正面和背面產(chǎn)生縮孔及弧坑裂紋等缺陷。要求中間層焊波平正。中間兩層按焊條直徑φ3.2㎜，焊接電流為115～120A，焊條角度大約在70°～80°，采用鋸齒形運(yùn)條法，利用焊條角度，電弧長短，焊接速度和坡口內(nèi)兩側(cè)停留時(shí)間來控制熔池溫度。使兩側(cè)良好熔合，并保證扁圓形熔池外形。第三層焊接時(shí)，不要破壞坡口邊緣，留1mm左右的深度，使整條填充焊道平整。深度以上坡口邊緣為基準(zhǔn)線，給蓋面打下基礎(chǔ)，采用左右擺動(dòng)一般情況下坡口兩側(cè)稍微多停一下，使坡口邊緣熔化1～2㎜，并保證熔池及坡口兩側(cè)溫度均衡，主要觀察熔池形狀，把熔池控制成月牙型，熔池多的一面少停留，少的一面多停留，邊施焊邊計(jì)算焊縫高度和寬度。因立焊的焊肉比平焊厚，注意觀察熔池形狀及焊肉的厚度，若熔池的下部邊緣由平緩邊下凸，說明熔池溫度過高，這時(shí)應(yīng)縮短電弧燃燒時(shí)間，延長滅弧時(shí)間來降低熔池溫度。更換焊條前必須填滿弧坑，以防止出現(xiàn)弧坑裂紋。蓋面焊時(shí)，焊接時(shí)可采用鋸齒形或月牙形運(yùn)條法，運(yùn)條要穩(wěn)，在焊道中間速度要稍快，在坡口兩側(cè)邊緣要稍作停留。工藝規(guī)范為焊條直徑φ3.2㎜，焊接電流為105～110A，焊條角度均應(yīng)保持80°左右，焊條左右擺動(dòng)，使坡口邊緣熔化1～2㎜，兩側(cè)停頓時(shí)稍微上下顫動(dòng)。但焊條從一側(cè)到另一側(cè)時(shí)，中間的電弧稍抬一下，觀察整個(gè)熔池形狀。如果熔池呈扁平橢圓形，說明熔池溫度較合適，進(jìn)行正常焊接，焊縫表面成型好。若發(fā)現(xiàn)熔池的下方出現(xiàn)鼓肚變圓時(shí)，說明熔池溫度已稍高，應(yīng)立即調(diào)整運(yùn)條方法，即焊條在坡口兩側(cè)停留時(shí)間增加，加快中間過度速度，并盡量縮短電弧長度。若不能把熔池恢復(fù)扁平橢圓狀態(tài)，而且鼓肚有增大時(shí)，則說明熔池溫度已過高，應(yīng)立即滅弧，給熔池冷卻時(shí)間，待熔池溫度下降后再繼續(xù)焊接。蓋面時(shí)要保證焊縫邊緣好，發(fā)現(xiàn)咬邊焊條稍微動(dòng)一下，或多停留一下以彌補(bǔ)缺陷，表面過度才能圓滑。蓋面接頭起焊時(shí)，焊件的溫度偏低，易產(chǎn)生熔合不良和夾渣、接頭脫節(jié)、過高等缺陷，因此蓋面的好壞直接影響焊縫的表面成型。故在接頭時(shí)運(yùn)用預(yù)熱法施焊，在起焊端以上15㎜左右，用劃擦法由上至下引燃電弧，并將電弧拉長3～6㎜，對焊縫起焊處進(jìn)行預(yù)熱。然后壓低電弧，在原電弧坑2/3處連擺2～3次，以達(dá)到良好溶合后轉(zhuǎn)入正常焊接。雖然焊縫所處的位置不同，但是它們也有著共同的規(guī)律，實(shí)踐證明，選擇合適的焊接工藝參數(shù)、保持正確的焊條角度和掌握好運(yùn)條三個(gè)動(dòng)作、嚴(yán)格地控制熔池的溫度，焊接立焊時(shí)，就能得到優(yōu)良的焊縫質(zhì)量和美觀的焊縫成型。
