火線、零線、地線都是連接在三孔插座的導線,火線與零線之間保持呈正弦振蕩式的壓差。由于大地和零線電位相同,故火線與地線也保持呈正弦振蕩式的壓差。當人體接觸火線時,人是站在地上的,火線的電流通過人體流入大地或者零線,會發生觸電事故,而接觸零線則不會被電擊。把外殼能導電的用電器的外殼與地線連接,在漏電的情況下,電流會直接通過地線流入大地而不通過身體,從而避免發生觸電事故。

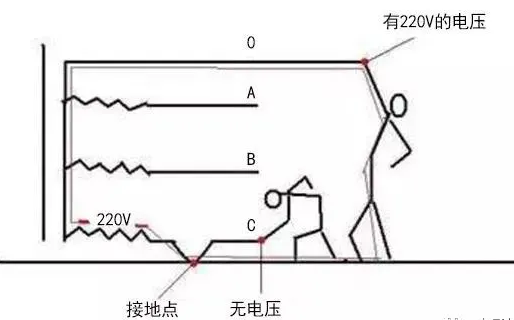

零線帶電是沒有良好接地的體現,如果良好接地了,電流會流入地下,用電筆將會檢測不出來。如果用電筆檢測出零線帶電,要么是零線斷了,要么是接觸不好。但是,這其實是結果,而不是零線帶電的原因。正常情況下,零線上不應該有電。所以,一旦有電,肯定是故障的表現;最簡單的就是電磁感應,而且這時候零線沒有良好接地,未能形成回路;其次,用電設備漏電或者相線碰殼,但是電流不算大,因此還沒有跳閘。在三相四線制的供電系統中,如果零線接地不好或者接地端斷了,其后果是在三相負載不平衡時使零線的電位不等于0,也就是說中性點發生偏移。具體零線電位多少與三相負載不平衡度有關,越不平衡,中性點偏移就越大,零線的電位就越高。零線電位偏移后三相的相電壓一般就不是220V了。有的相可能超過220V,有的相則可能低于220V。當中性點偏移量太大,三相的相電壓增加的相就可能使其用電電器燒毀,三相的相電壓減少的相就可能使其用電電器不能工作。零線的電位升高后,達到一定的值時觸地線將會造成觸電事故危險。1、線路上有電氣設備漏電,而保護裝置末動作,使零線帶電。解決辦法:停電進行檢修,找出漏電的設備進行修復,并查找保護裝置末動作的原因。2、線路上有一相接地,電網中的總保護裝置末保護,使零線帶電。解決辦法:停電后,首先用搖表對線路進行測量,看線路是否有絕緣不好的地方,測量時要注意線路中的儀表要斷開。3、零線斷裂,在斷裂處后面的電氣設備中有漏電或有較大的單相負荷運行,使零線帶電。解決辦法:停電后測試零線是否斷裂,斷裂的進行查找并修復。4、在接零電網中,有個別電氣設備采取保護接地而且漏電,使零線帶電。解決辦法:分清系統是接零系統還是接地系統,亦或是接零系統中進行了重復接地。然后進行正確的安裝地線。5、在接零電網中,有單相電氣設備采用“一火一地”即無工作零線,使零線帶電。6、在電網中有的電氣設備絕緣電阻,已有所破壞而漏電,使零線帶電。解決辦法:檢查出絕緣電阻不符合規定的要求的設備,進行修理。7、在變壓器低壓側工作接地連接處接觸不良,有較大的電阻,在三相負荷不平衡電流超過允許范圍時,使零線帶電。解決辦法:接觸不良不好查找,要每年或按規定的時間進行檢修,不能偷懶,要按規程進行檢修。解決辦法:不好查找,有時還會出大問題。最難對付的一種,對人有危險。一定要按操作規程去操作。9、高壓采取二線一地運行方式,其接地體與低壓工作接地或重復接地體相距太近時,高壓工作接地上的電壓降,影響低壓側工作接地,使零線帶電。解決辦法:查出原因,按相應的規程進行敷設。
