2022年昭通市哪里能考電工證?在哪里培訓考試?

[日期:2022-07-01]   來源:云南技能培訓網  作者:云南技能培訓網   閱讀:797次

電工是我國職業類目的一種實用性強、技術專業的一門重要工種。從事電工作業必須持有相關的電工操作證,電工操作證每3年需要復審一次。一人一證持證上崗,全國通用。

考試形式:本人參考、單人單桌、分為理論科目和實操科目,滿分均為100分,及格分均為80分。

電工證報考請咨詢:18206863120(微信同號)

報名資料:

1、身份證復印件1份

2、一寸白底照片2張

3、初中及以上文化程度畢業證復印件1份

4、個人健康承諾書1份(學校提供,本人簽字)

附:如復審操作證需提供操作證原件復印件1份

報考條件:

1、年滿18周歲且符合相關工種規定的年齡要求;

2、經社區或者縣級以上醫院體檢合格,并無妨礙從事相應作業的疾病和生理缺陷;

3、具有初中及以上的文化程度;

4、具備必要的安全技術知識與技能;

5、相應特種作業規定的其他條件。


特種作業中的電工作業

指對電氣設備進行運行、維護、安裝、檢修、改造、施工、調試等作業(不含電力系統進網作業)。

1、高壓電工作業:
指對1千伏(kV)及以上的高壓電氣設備進行運行、維護、安裝、檢修、改造、施工、調試、試驗及絕緣工、器具進行試驗的作業。

2、低壓電工作業:

指對1千伏(kV)以下的低壓電氣設備進行安裝、調試、運、行操作、維護、檢修、改造施工和試驗的作業。

3、電力電纜作業:

指對電力電纜進行安裝、檢修、試驗、運行、維護等作業。

4、繼電保護作業:

指對電力系統中的繼電保護及自動裝置進行運行、維護、調試及檢驗的作業

5、電氣試驗作業:

對電力系統中的電氣設備專門進行交接試驗及預防性試驗等的作業。

6、防爆電氣作業:

指對各種防爆電氣設備進行安裝、檢修、維護的作業。適用于除煤礦井下以外的防爆電氣作業。



工頻故障分量保護原理

1.工頻故障分量的概念

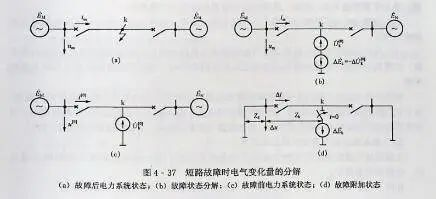

如圖4-37(a)所示為短路故障時電氣變化量的分解。當在線路上k點發生金屬性短路時,故障點的電壓降為0,這時系統的狀態可用圖4-37(b)所示的等值網絡來代替。圖中兩附加電壓源的電壓大小相等、方向相反。假定電力系統為線性系統,則根據疊加原理,如圖4-37(b)所示的運行狀態又可以分解成圖4-37(c)和圖4-37(d)所示的兩個運行狀態的疊加。若令故障點處附加電源的電壓值等于故障前狀態下故障點處的電壓,則圖4-37(c)就相應于故障前的系統非故障狀態,各點處的電壓、電流均與故障前的情況一致。圖4-37(d)為故障引入的附加故障狀態,該系統中各點的電壓、電流稱為電壓電流的故障分量或故障變化量、突變量。






系統故障時,相當于圖4-37(d)的系統故障附加狀態突然接入,這時△u和△i都不為零,電壓、電流中出現故障分量?梢,電壓、電流的故障分量就相當于圖4-37(d)所示的無源系統對于故障點處突然加上的附加電壓源的響應。

這樣,在任何運行方式、運行狀態下,系統故障時,保護安裝處測量到的全電壓um、全電流im可以看作是故障前狀態下非故障分量電壓u[0]、電流i[0]與故障分量電壓△u、電流△i的疊加,即

um= u[0]+△u

im=i[0]+Δi

根據式(4-46)可以導出故障分量的計算方法,即

Δu = um-u[0]

△i = im-i[0]

式(4-47)表明,從保護安裝處的全電壓、全電流中減去故障前狀態下的電壓、電流就可以求得故障分量電壓、電流。

△u和△i中,既包含了系統短路引起的工頻電壓、電流的變化量,還包含短路引起的暫態分量,即

△u= △ust 十 △utr

Δi= △ist△itr

式中∶△ust△ist分別為電壓、電流故障分量中的工頻穩態成分,稱為工頻故障分量或工頻變化量、突變量;△utr、△itr別為電壓、電流故障分量中的暫態成分。

由于△ust△ist按正弦量變化,所以它們可以用相量的方式來表示;用相量表示時,一般省去下標,記為△ù和△ì。故障分量具有如下幾個特征;

1)故障分量可由附加狀態網絡計算獲取,相當于在短路點加上一個與該點非故障狀態下大小相等、方向相反的電動勢,并在網絡內所有電動勢為零的條件下得到的。

2)非故障狀態下不存在故障分量的電壓和電流,故障分量只有在故障狀態下才會出現,并與負載狀態無關。但是,故障分量仍受系統運行方式的影響。

3)故障點的電壓故障分量最大,系統中性點為零。由故障分量構成的方向元件可以消除電壓死區。

4)保護安裝處的電壓故障分量與電流故障分量間的相位關系由保護背后(反方向側系統)的阻抗所決定,不受系統電動勢和短路點電阻的影響,按其原理構成的方向元件方向性明確。

故障分量中包括工頻故障分量和故障暫態分量,兩者都可以用來作為繼電保護的測量量。由于它們都是由故障而產生的量,僅與故障狀況有關,所以用它作為繼電保護的測量量時,可使保護的動作性能基本不受負載狀態、系統振蕩等因素的影響,可望獲得良好的動作特性。

2.工頻故障分量距離保護的工作原理

工頻故障分量距離保護又稱為工頻變化量距離保護,是一種通過反應工頻故障分量電壓、電流的距離保護。

在圖4-37(d)中,保護安裝處的工頻故障分量電流、電壓可以分別表示為

Δi=Δék/Zs+Zk

Δù=-△iZs

式中∶ZsM側系統阻抗;Zk為短路阻抗。

取工頻故障分量距離元件的工作電壓為

Δùop=Δù-ΔìZset=-Δi(Zs十Zset

式中∶Zset為保護的整定阻抗,一般取為線路正序阻抗的80%~85%。

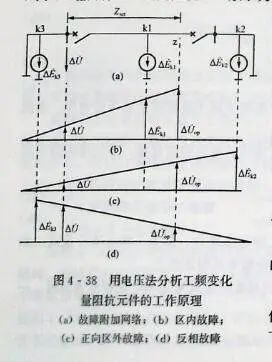

如圖4-38所示為在保護區內、外不同地點發生金屬性短路時用電壓法分析工頻變化量阻抗元件的工作原理,式(4-51)中的 △U對應圖中z點的電壓。



如圖4-38(b)所示,在保護區內k1點短路時,Δùop在0與△ék1連線的延長線上,這時有|Δùop|>|△ék1|.

如圖4-38(c)所示,在正向區外k2點短路時,△ùop在0與△ék2的連線上,|△ùop|<|△ék2|。

如圖4-38(d)所示,在反向區外k3點短路時,△ùop在0與△ék2的連線上,|△ùop|<|△ék3|。

可見,比較工作電壓和電動勢△ùop和△ék的幅值大小就能夠區分出區內外的故障。故障附加狀態下的電動勢的大小,等于故障前短路點電壓的大小,即比較工作電壓與非故障狀態下短路點電壓的大小U9時,就能夠區分出區內外的故障。假定故障前為空載,短路點電壓的大小等于保護安裝處母線電壓的大小,通過記憶的方式很容易得到,工頻故障分量距離元件的動作判據可以表示為

|△ùop|≥U[0]k=U[0]m

滿足該式判定為區內故障,保護動作;不滿足該式,判定為區外故障,保護不動作。
