2023年云南電工培訓網：帶你讀懂電路圖
電工作業是特種作業之一，從事電工相關規定工作必須持證上崗，電工作業操作證每3年需要復審一次。一人一證持證上崗，全國通用。
考試形式：本人參考、單人單桌、分為理論科目和實操科目，滿分均為100分，及格分均為80分。
報考咨詢：18206863120（微信同號）
報名資料：
1、身份證復印件1份
2、一寸白底照片2張
3、初中及以上文化程度畢業證復印件1份
4、個人健康承諾書1份（學校提供，本人簽字）
特種作業操作證每3年復審一次，復審時間在證書正面下方有標注。
目前電工操作證是全國聯網的，全國范圍內都具有法律效力，同時也支持在異地復審證書。
證書在中國應急管理局平臺：http://cx.mem.gov.cn/上面可以查詢。
電工操作證的考試難度并不大，只要有相應的文化水平且進行相應的培訓、學習和練題，都是可以輕松取得證書的。

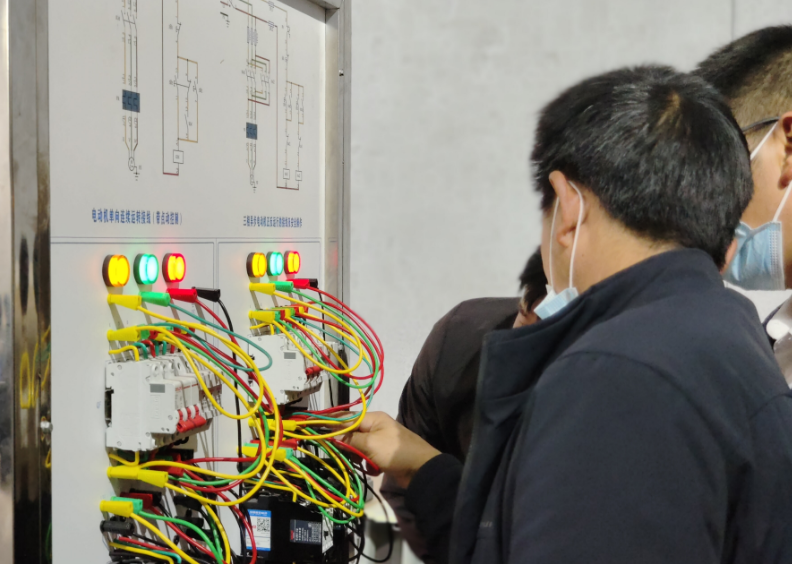

電工技術培訓內容：
第一周：電工基礎（安全用電法律法規）以及各種儀器儀表使用。
第二周：家庭電路布線（比如：一控、兩控，多控等），電氣設備安裝調試，線路的運行，維護，檢修等。
第三周：典禮拖動（機電及其各種控制電路，比如：電機直接啟動，電機星-三角起動，自耦變壓起動，異地控制，順序控制等）。
第四周：變電，配電，輸電以及二次回路的控制，運行，維護，檢修等。
最近有朋友問一些有關電路圖的問題，并希望能看到一些分析電路圖的文章，因?yàn)榫W(wǎng)上可以看到很多電路圖，但對其進行解析的很少，于是小編決定以后多發一些解讀電路圖的文章。其實，讀懂電路圖，基礎很重要，這里所謂的基礎就是電路元件圖形和文字符號，如果這些都略知一二了，讀起圖了也會簡單很多。
一種自動溫度控制電路認識元件：圖中S是開關，用于接通電路；FU是熔斷器，起保護電路作用；T是變壓器，是將220V電變?yōu)殡娐匪枰墓ぷ麟妷�；VC是整流橋，是由四只整流二極管搭成整流橋結構形式的全波整流電路。（相關閱讀關于整流電路的計算總結）KM、KA都是繼電器，KM直接用于控制執行元件，KA則控制KM，我們把KA叫做中間繼電器。HL是指示燈，用于指示當前電路的工作狀態。圖中所標注的WJ2電接點壓力式溫度計是本電路的核心智能元件。
電接點壓力式溫度計這種溫度計可以用于氣體、液體、蒸汽溫度測量，上下限控制溫度，通過設計合理電路，使溫度維持在一定范圍內。一種電接點壓力式指示溫度計的端子注解
工作原理：結合電接點壓力式溫度計的接線注解圖片，我們?cè)倏匆幌卤疚慕庾x的電路圖，可以看到線號403屬于動觸點，線號401和402暫且不管。
當我們需要電路工作時，需要按下開關S，此時220V交流電源接入，通過變壓器T變壓，整流電路整流，此時中間繼電器KA的線圈接通，KA的兩個觸點動作，其中一個連接KM線圈的KA常開觸點閉合，使繼電器KM線圈得電，進而KM的常開觸點（動合觸點）閉合，此時電路接通；KA的另一個觸點動作，接通HL1，使HL1指示燈變亮（由這一點我們可以看出該中間繼電器KA是Z型繼電器，即觸點類似轉換開關一樣，分開一路，可以接通另一路）。當溫度到達電接點壓力式溫度計的動作溫度，此時403與401斷開，然后與402連接，這樣就造成了中間繼電器KA失電，進而KM線圈失電，KM線圈失電，又導致KM常開觸點恢復常開狀態，這樣就斷開了電爐加熱元件；同時KA的另一個觸點也會動作，斷開與HL1的連接，恢復與HL2的連接，此時開關S并未斷開，HL2指示燈亮起，加熱完畢。
通過分析，我們可以看到線號401處應該是電接點壓力式溫度計的上限接點，402是下限接點。
這個電路圖基本就分析完畢了。在我們購買的很多電器說明書里面，很多都包含有簡單的電路說明書，如果看懂了電路圖，當電器有故障時，我們可以從圖上簡單判讀出故障大約出在什么地方了，那么拿去維修時，也能估計出價格，不至于被人坑去很多錢。
