昆明市登高證培訓-高處作業安全培訓:建筑、設備基本識圖

[日期:2024-08-20]   來源:云南技能培訓網  作者:云南技能培訓網   閱讀:80次

特種作業操作證的有效期是三年,是特種作業人員上崗作業的必備證書,證書必須在應急管理部特種作業人員證書信息查詢平臺能查詢到,才算是真實有效的。

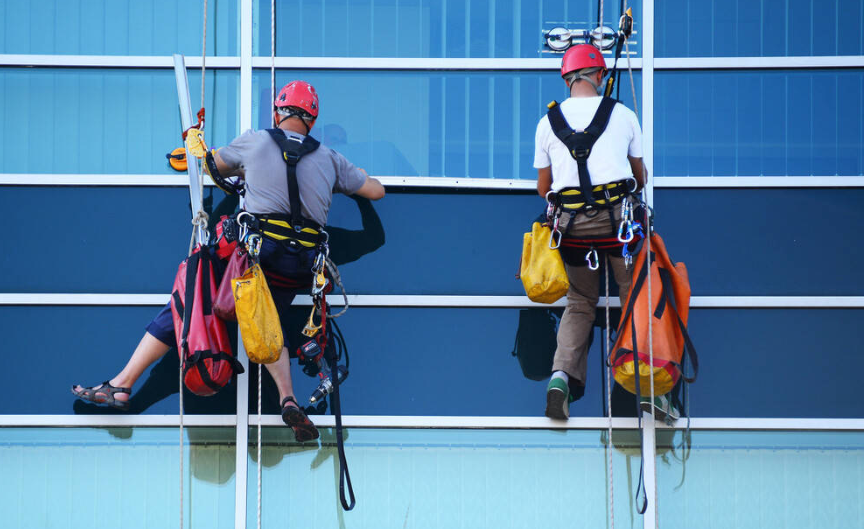

高處作業:指專門或經常在墜落高度基準面2米及以上有可能墜落的高處進行的以下作業。

登高架設作業:指在高處從事腳手架、跨越架架設或拆除的作業。


主要考慮到“懸空作業”、“攀登作業”屬于兩類不同的作業,一般由不同人員操作,實際工作中很少重復,拆開后能更加準確界定工作崗位。將高處安裝、維護、拆除作業拆分為“懸空作業”、“攀登作業”,覆蓋原作業范圍。

高處作業證-報名資料:

1、身份證復印件1份

2、本人白底電子照片

3、初中或初中以上學歷證明1份

4、個人健康承諾書1份

高處作業證的考試難度:

高處作業證書旨在為考核作業人員是否具備從事高處作業的安全生產知識、責任意識和基本的操作能力和常識。因此考試難度其實是不高的,只要通過練習理論題目和認真參加培訓都是可以順利通過考試取得證書的。

高處作業屬于特種作業之一,因此從業人員需要持有應急管理部(原安監局)頒發的高處作業-特種作業操作證。高處作業證初次取證需要參加理論考試和實操考試兩個科目,滿分均為100分,80分為及格線。高處作業證書的有效期為3年,到期前30天左右需要進行證書復審,復審需要本人重新參加理論考試且成績合格。


建筑、設備基本識圖


一、建筑構造基本知識

1.民用建筑構造

一般民用建筑由基礎、墻或柱、樓層和地層、樓梯、屋頂、門窗等六大部分組成。

它們處在不同的部位,發揮各自的作用,組成完整的建筑。

(1)基礎:是位于建筑物的承重構件,支承整個建筑物,并把荷載傳給地基。

(2)墻或柱:是建筑物的承重配件,它承受屋頂、樓板傳下來的各種荷載,并連同自重一起傳給基礎。墻還作為圍護構件抵御自然界的侵襲,內墻起著分隔房間的作用。

(3)樓、地層:是建筑中水平方向的承重構件。樓層主要作用是將建筑從高度方向分隔成若干層,并將樓面上的各種荷載傳到墻或柱上去。地層位于底層,將底層房間內的荷載直接傳遞到地基上去。

(4)樓梯:是多層建筑的主要垂直交通設施,供人們上下樓和緊急疏散之用。除樓梯之外,根據建筑功能需要,還可設置電梯、坡道、自動樓梯等垂直交通設施。

(5)屋頂:是建筑物最上部結構。屋頂由屋面層和結構層兩部分構成,屋面層用以抵御自然界雨、雪及太陽輻射等對建筑的影響;結構層則承受著屋頂全部荷載,并將荷載傳遞給墻或柱。

(6)門窗:門主要是供人們內外交通聯系和分隔房間之用;窗則是起著室內通風和采光的作用。門窗均屬圍護結構的組成部分。

建筑各部分均由許多結構構件和建筑配件組成。因此,除了解上述主要構造之外,還應了解各種構配件的名稱、作用和構造方法,如梁、過梁、圈梁、挑梁、梯梁、板、梯板、平臺板、散水、明溝、勒腳、踢腳線、墻裙、檐溝、天溝、女兒墻、水斗、水落管、陽臺、雨篷、頂棚、花格、通風道、垃圾道、衛生間等。

2.工業建筑構造

在工業建筑中,支承各種荷載作用的構件所組成的骨架,通常稱為結構。單層工業廠房按結構組成有兩種類型,即墻承重結構和骨架承重結構。

墻承重結構:外墻采用磚墻、磚柱的承重結構,它的構造簡單、造價經濟、施工方便。但由于磚的強度低,只適用于廠房跨度不大、高度不高和吊車荷載較小或沒有吊車的中、小型廠房。

骨架承重結構:是由鋼筋混凝土構件組成的骨架承重。廠房的骨架由基礎、柱、屋架、天窗架、屋面板、基礎梁、吊車梁、連系梁和支撐系統等構件組成。墻體僅成為圍護構件。

單層廠房構件受力情況如下:

(1)屋面板:直接承受屋面上的恒載和活載,并把它們傳遞給屋架。

(2)屋架:承受屋蓋上全部荷載,并將力傳遞給柱子。為了屋架的穩定和傳遞水平荷載,在屋架之間設置屋面支撐系統。

(3)柱子:承受屋架、吊車梁、外墻和支撐傳來的荷載,并把它傳給基礎。

(4)吊車梁:承受吊車荷載和吊車自重并傳遞給柱子。

(5)墻體:承受風荷載,并把它傳給柱子和基礎梁。

(6)連系梁:承受外墻重量,并把它傳給柱子和基礎。

(7)基礎梁:承受外墻重量,并把它傳給基礎。

(8)基礎:承受柱和基礎梁傳來的荷載,并把它傳給地基。

(9)天窗架:有天窗的屋面設置天窗架,承受天窗架以上屋面板及屋面荷載,并將它傳給屋架。

(10)抗風柱:承受山墻傳來的風荷載,并把它傳給屋蓋和基礎。


二、建筑視圖的基本知識

施工圖是在建筑工程中能十分準確地表達出建筑物的外形輪廓、大小尺寸、結構構造和材料做法的圖樣。因此,施工圖是房屋建筑施工時的重要依據,同樣也是企業管理的重要技術文件。一套完整的施工圖包括建筑、結構、水電、暖通等。

施工圖是為施工服務的,要求準確、完整、簡明、清晰,各有關部分應統一無矛盾,結構和構造交代清楚,滿足施工要求。為了減少設計工作量,縮短設計時間,對于建筑各部分構造,如門窗、地面、裝飾、設備、結構構件等,各地均有標準圖供設計時選用,應按圖施工,使建筑逐步走向標準化。

1.施工圖的內容

(1)建筑總平面圖:主要說明擬建建筑物所在的地理位置和周圍環境的平面布置圖。一般在圖上應標出新建筑物的平面形狀、層數、絕對標高,建筑物周圍的地貌以及舊建筑平面形狀,新舊建筑的相對位置,建成后的道路、水源、電源、下水道干線的位置、地形等高線等。有的總平面圖,設計人員還可采用測量人員測繪的標有坐標網的總平面圖,畫上新建筑物的甲面形狀和位置,其位置用坐標來表示。為了表示建筑物朝向和方位,在總平面圖中,還應標上繪有指北針和風率的“風玫瑰圖”。簡單的建筑物一般將總平面圖放在建筑施工圖的首頁。

(2)建筑施工圖:是說明房屋建筑各層平面布置、立面和剖面形式、建筑各部分構造及構造詳圖的圖紙。建筑施工圖包括設計說明、各層平面圖、各立面圖、剖面圖、構造詳圖、材料做法說明等。建筑施工圖紙?jiān)趫D標欄內應標注“建施××號圖”,以便查閱。

(3)結構施工圖:是說明房屋的結構構造類型、結構平面布置、構件尺寸、材料和施工要求等的圖紙。結構施工圖包括基礎平面圖和基礎詳圖、各層結構平面布置圖、結構構造詳圖、構件圖等。結構施工圖紙?jiān)趫D標內應標注“結施××號圖”。

(4)暖衛施工圖:是一棟房屋建筑中衛生設備、給排水管道、暖氣和煤氣管道、通風管道等布置和構造圖。暖衛施工圖主要有平面布置圖、軸測圖、構造詳圖等,這類圖紙?jiān)趫D標內應分別標上“水施”“暖通”等。

(5)電氣設備施工圖:是房屋建筑內部電氣線路的走向和電氣設備的施工圖紙,它有平面布置圖、系統圖、詳圖等,圖標內標上“電施”。

2.施工圖的畫法規定

施工圖的畫法主要是根據正投影原理和《建筑制圖標準》(GB/T50104)以及建筑、結構、水電、設備等設計規范中有關規定而繪制成的。因此認真學習制圖標準和有關設計規范是識讀、繪制施工圖的必備基礎。對于《建筑制圖標準》中的圖幅、圖標、字體注寫、線型、比例、尺寸標注、圖例等應認真學習和掌握。

(1)詳圖索引符號。整套施工圖紙,簡單的有幾張、十幾張,復雜的有幾十張、幾百?gòu)垺6鴪D紙與圖紙之間相互又有緊密聯系,以便對照閱讀,這就需要用一種簡單而明了的符號來表示,這種符號稱為詳圖索引符號,如圖3-2(a)所示,它由直徑為10mm的圓和水平直徑組成。

所索引的詳圖,如在本張圖紙上時,表示方法如圖3-2(b)所示。下面一小橫表示在本張圖上,上面5表示詳圖的編號為第5號詳圖。

所索引的詳圖,如不在本張圖紙上時,表示方法如圖3-2(c)所示。下面2表示詳圖所在的圖紙為第2張圖,上面5表示詳圖的編號為第5號詳圖。

所索引的詳圖,如采用標準詳圖時,須在索引符號水平直徑的延長線上加注該標準圖的編號,如圖3-2(d)所示,為J103標準圖集,查閱該圖集的第2張圖紙中的第5號詳圖。

詳圖的位置和編號,應以詳圖符號表示,詳圖符號的圓應以直徑為14mm粗實線繪制。詳圖應按下列規定編號:詳圖與被索引的圖樣同在一張圖紙內時,應在詳圖符號內用阿拉伯?dāng)?shù)字注明詳圖的編號;詳圖與被索引的圖樣不在同一張圖紙內時,應用細實線在詳圖符號內畫以水平直徑,在上半圓內注明詳圖編號,在下半圓內注明被索引的圖紙的編號。

(2)圖例和符號。施工圖中采用了不少圖例和符號,簡化了各類構造和材料。


三、施工圖的識讀方法

1.讀圖的方法

看圖的方法一般是:由外向里看,由大到小看,由粗到細看,圖樣與說明互相看,建筑施工圖與結構施工圖對照看。采用這樣的看圖方法往往能收到較好的效果。

2.讀圖步驟

(1)清理圖紙:當拿到一套圖紙后,首先工作是認真清理圖紙,其方法是根據圖紙目錄清查總共張數,各類圖紙分別為多少?gòu),有無殘缺或模糊不清的,若有應及時查明原因補齊圖紙。涉及本工程有哪些標準構件圖和配件圖,是否齊全,以便供看圖時查閱。

(2)粗看一遍:認真清理圖紙后,可先粗略地看一遍,一般按圖紙目錄的先后次序,依次進行閱讀,其目的是對本工程建立一個基本概念,了解工程的概況。對本工程修建地點,建筑物周圍地形、地貌和相互關系,建筑形式,建筑面積,層數,結構情況,建筑的主要特點和關鍵部位,應在頭腦中建立一般工程的基本形象。

(3)對照閱讀:當對本工程已有基本了解之后,可以進行深入細致的閱讀,一般是先看建筑施工圖,然后是結構施工圖,再看水、電、暖通等施工圖紙。閱讀中特別注意對照閱讀,如平面圖與立面圖、平面圖與剖面圖對照起來,整體圖與詳圖對照起來,圖形與文字說明對照起來,建筑與結構對照起來等。只有通過反復對照比較,才能深入找出問題和矛盾,以及還不理解的內容。看圖中還應記憶重要的構造和尺寸,如開間、進深、軸線、層高等,看圖中還可多與有關技術人員研究和分析。

同時在讀圖的整個過程中,應認真做好記錄,也可用鉛筆在圖上打上記號,以便查閱,但嚴禁擅自修改設計。

3.閱讀建筑施工圖的方法

(1)看圖名、比例、指北針和軸線編號。

(2)看外形、內部構造和結構形式,明確散水、雨水管、門窗、屋檐、臺階、陽臺、煙囪等的形狀和位置。

(3)看平面尺寸、標高及坡度。

(4)看剖切位置,明確剖切位置、形式。

(5)看索引符號。

4.閱讀結構施工圖的方法

(1)首先要查看說明、施工要求等。

(2)了解各種構件的代號及表示方法。

(3)查看樓層結構平面布置圖與建筑平面圖的關系是否正確,表示是否一致。

(4)查看樓板的種類、型號、塊數,梁的型號、位置及數量。

(5)查看板與墻的關系。

(6)查看各斷面剖切位置與各斷面圖是否相符。
