三維立體圖學腳手架基礎知識-建筑架子工
基礎知識
腳手架是在建筑安裝施工中占有特別重要地位的臨時設施。砼結構澆筑、磚墻砌筑、裝飾和粉刷、管道安裝、設備安裝等，都需要搭設腳手架。它是順利完成電力建設建筑、安裝工程施工任務必不可少的重要工具之一。選擇與使用的合適與否，不但影響施工作業的順利進行和安全保障，而且也關系到工程質量、施工進度和經濟效益的提高。
腳手架的分類
• 按用途分有砌筑腳手架、裝修腳手架、安裝腳手架和模板支撐架等；
• 按搭設位置分有內腳手架和外腳手架；
• 按材質分有木腳手架、竹腳手架和金屬腳手架；按結構形式分有立桿式、框組式（門型架）、橋式、吊式、掛式、挑式以及其它工具式腳手架；按立桿搭設排數分單排腳手架、雙排腳手架和滿膛腳手架。

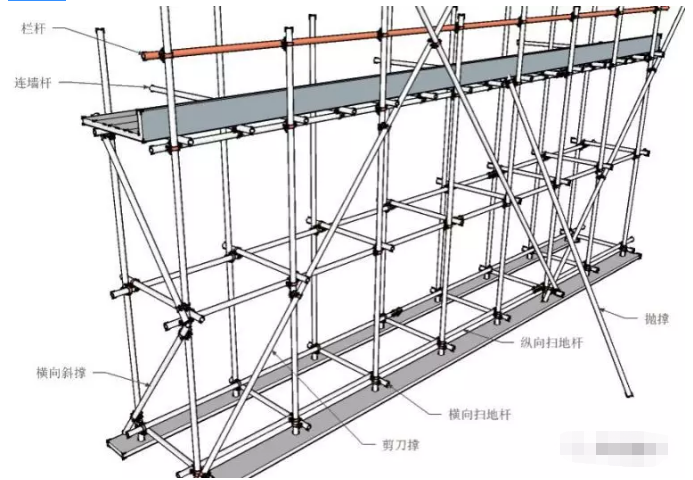

腳手架的組成結構
腳手架的組成由墊板、底座、立桿、大、小橫桿、斜撐、拋撐、剪刀撐、連墻桿、掃地桿及其附件等，下面就其主要作用介紹如下：
1、立桿（也稱立柱、站桿、沖天桿、豎桿等）：與地面垂直，是腳手架的主要受力桿件。它的作用是將腳手板上的全部荷載通過底座、墊板傳到地基上。
2、大橫桿（也稱順水桿、縱向水平桿、牽桿等）：與墻面平行。其作用是與立桿連成整體，將腳手板上的全部荷載傳到立桿上。
3、小橫桿（也稱橫楞、橫擔、橫向水平桿、六尺杠、排木）：與墻面垂直，作用是直接承受腳手板上的荷載，并將這部分荷載傳到大橫桿上。在雙排腳手架中，它是連接內外兩排架體，增強腳手架整體穩定性的重要桿件。
4、斜撐（也稱斜戧、八字撐）：與腳手架外排立桿緊貼連接，與其立桿斜交并與地面形成45°－60°角，上下連續設置，形如“之”字。主要設置在腳手架拐角處，其作用是防止架子沿縱長方向傾斜并承受腳手架的水平作用力。
5、剪刀撐（也稱十字撐、十字蓋）：在腳手架外側設置的雙支斜桿、互相交叉，都與地面形成45°－60°夾角。作用是把腳手架連為一體并承受腳手架的水平作用力，增強腳手架的整體穩定性。
6、拋撐（也稱支撐、壓欄子）：是設置在腳手架外排（周圍）、從地面支撐腳手架的斜桿，一般與地面成60°夾角，作用是增加腳手架橫向穩定，阻止腳手架向外傾斜或傾倒，在支撐腳手架初期和拆除腳手架剩最后幾步時，其作用尤為重要。拋撐應用一水平支撐（也稱馬梁、反支撐）與腳手架立桿連接，以增強穩定性。
7、連墻桿（也稱拉接）：是沿立桿的豎向（垂直）不大于4米，水平方向不大于7米，設置能承受拉和壓而與主體結構相聯的水平桿件，作用是承受腳手架的全部風荷載和腳手架里、外排立桿不均勻下沉時所產生的荷載。
8、掃地桿：它緊貼于地面的縱向水平桿，其作用是增強腳手架立桿根部的穩定性。
9、腳手板（也稱跳板、架板）：它是鋪于小橫桿上直接承受施工荷載的構件。
腳手架三維立體詳圖
1、立桿

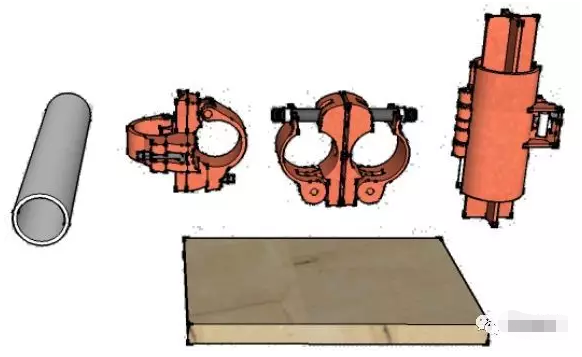

2、構配件

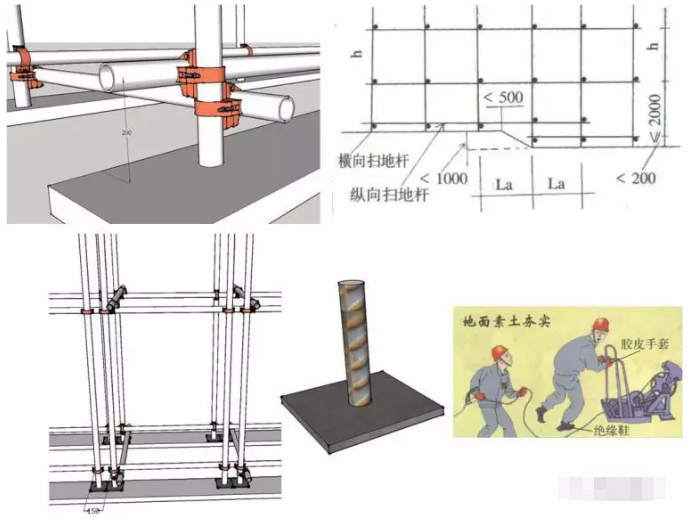

3、立桿基礎

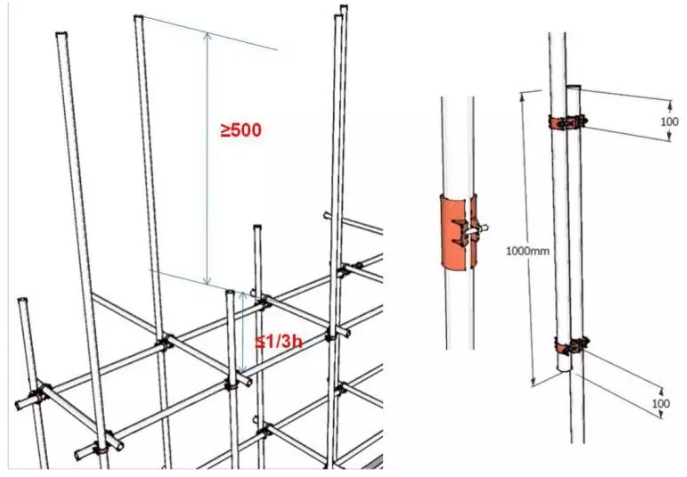

4、立桿接頭

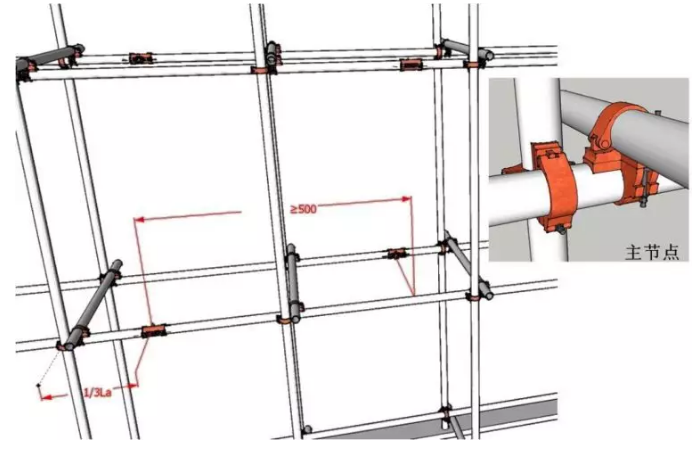

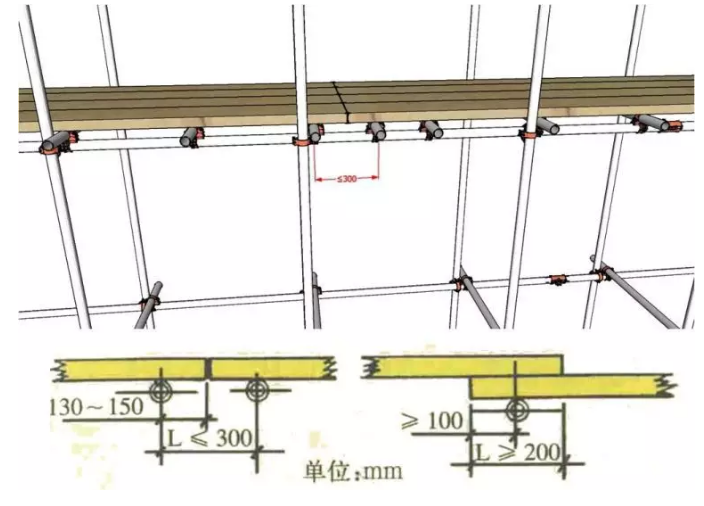

5、水平桿
6、水平桿（concluded）

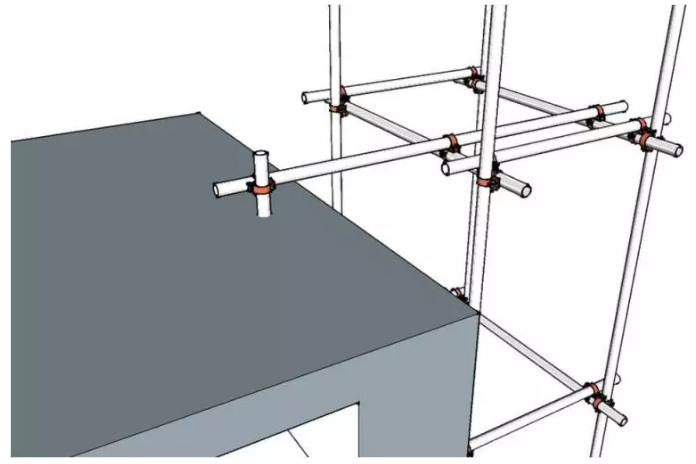

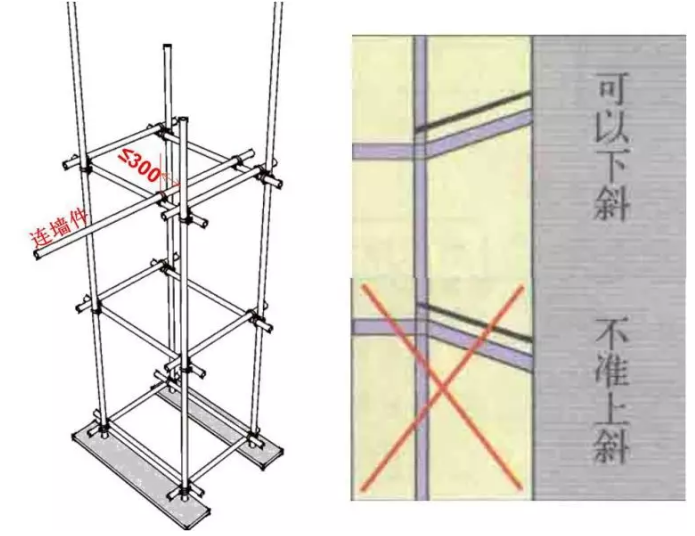

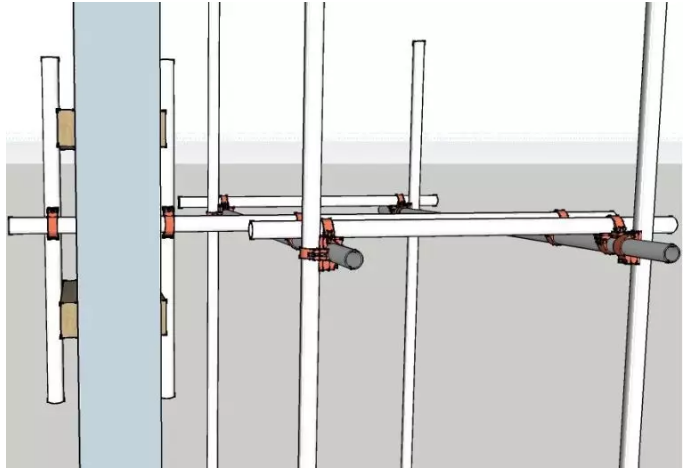

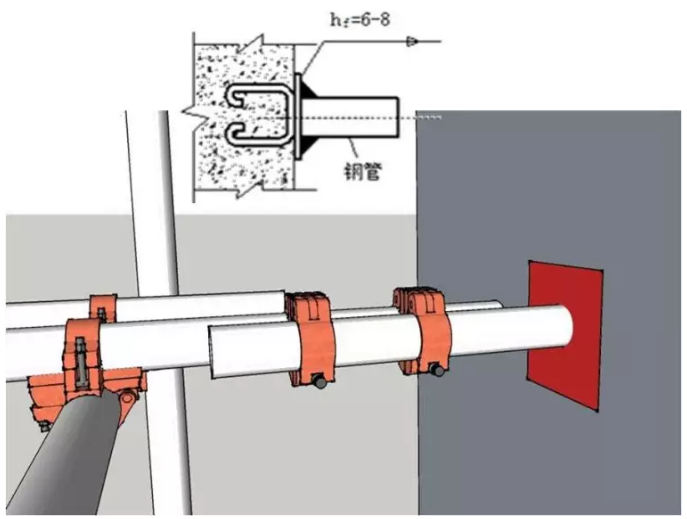

7、連墻桿
8、連墻桿（continued）
9、連墻桿（continued）
10、連墻桿（continued）
11、連墻桿（concluded）

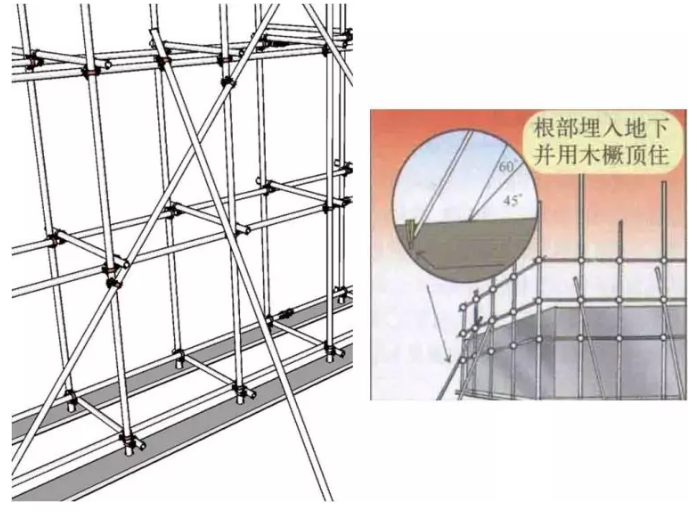

12、拋撐

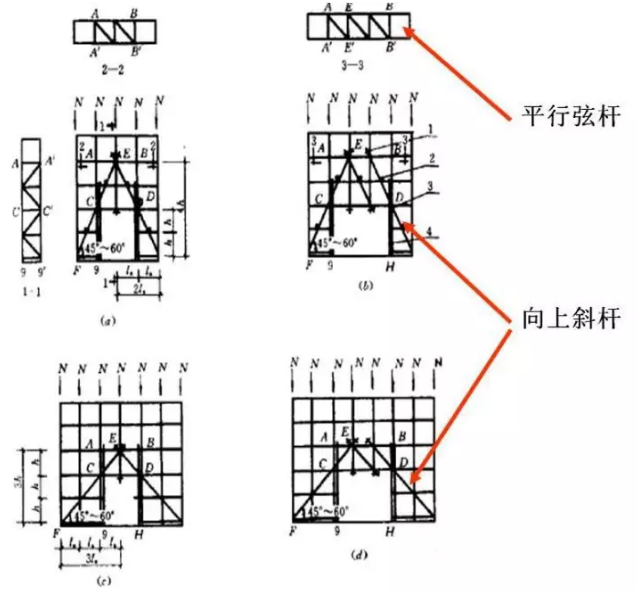

13、門洞

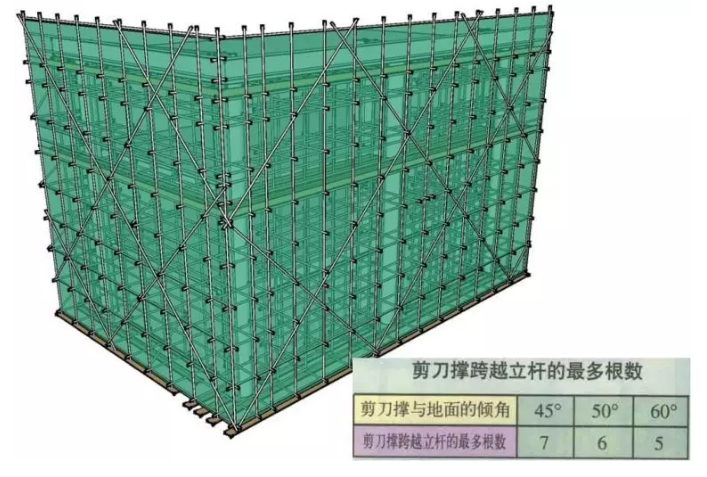

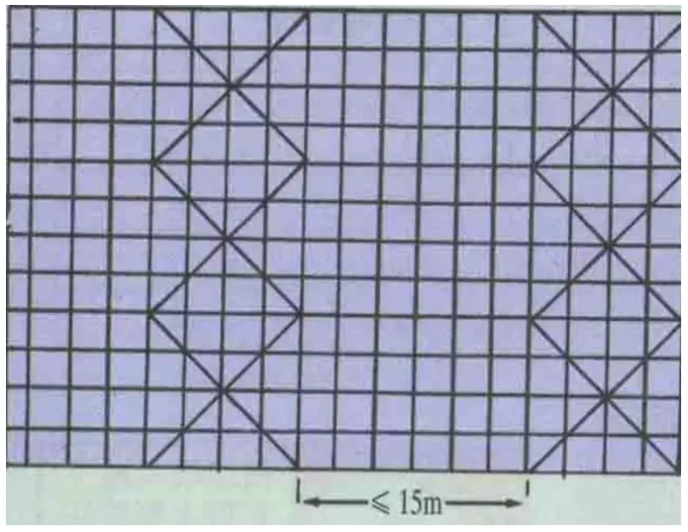

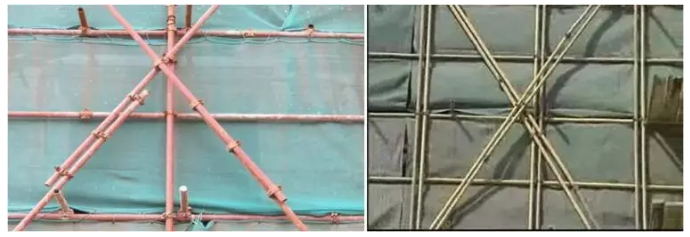

14、剪刀撐
15、剪刀撐
16、剪刀撐（concluded）

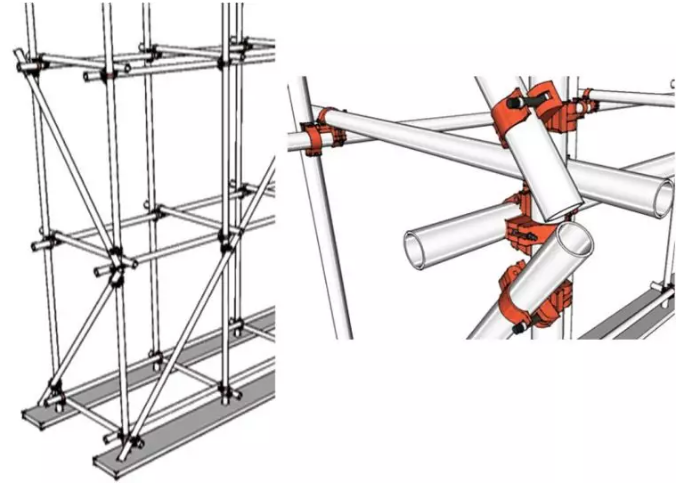

17、橫向斜撐

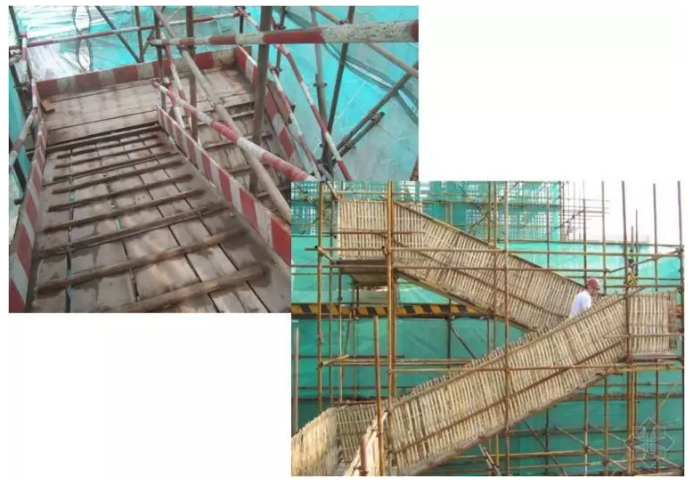

18、斜道

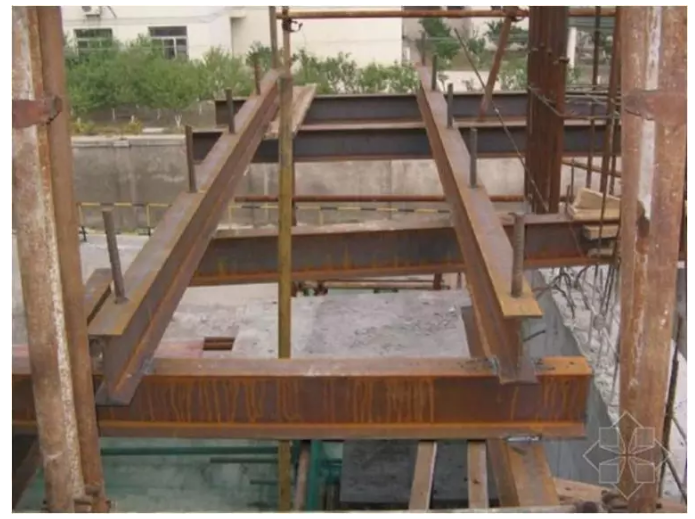

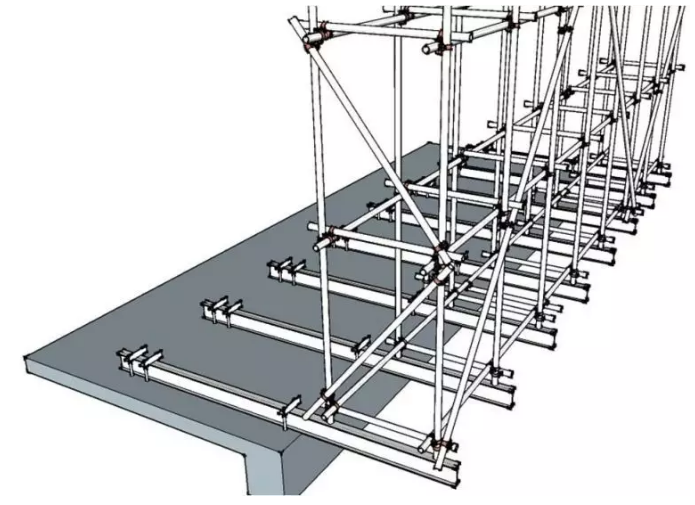

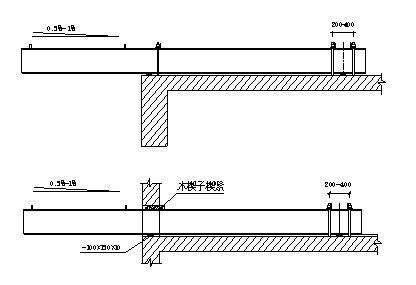

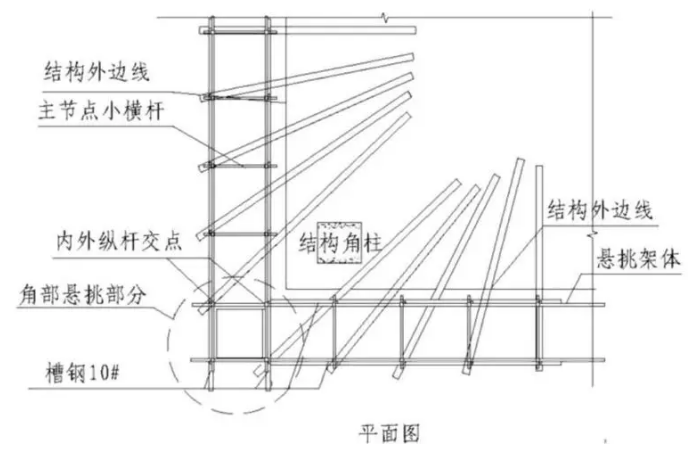

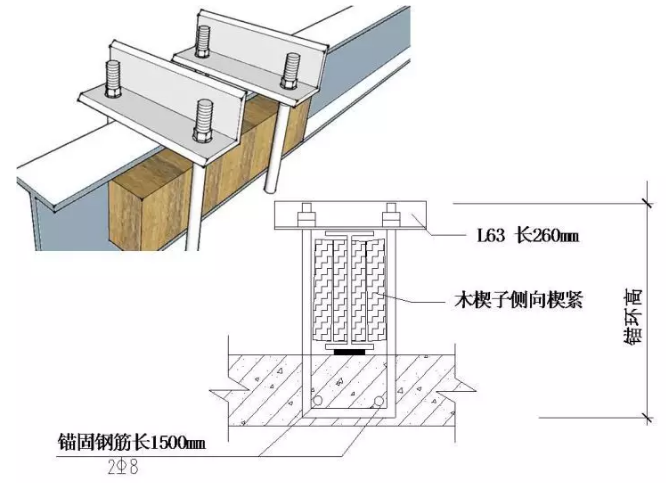

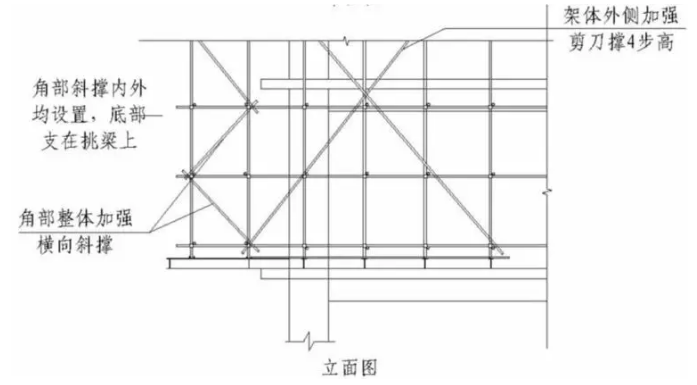

19、型鋼懸挑腳手架
20、型鋼懸挑腳手架（continued）
21、型鋼懸挑腳手架（continued）
22、型鋼懸挑腳手架（continued）
23、型鋼懸挑腳手架（continued）
24、型鋼懸挑腳手架（continued）
25、型鋼懸挑腳手架（concluded）

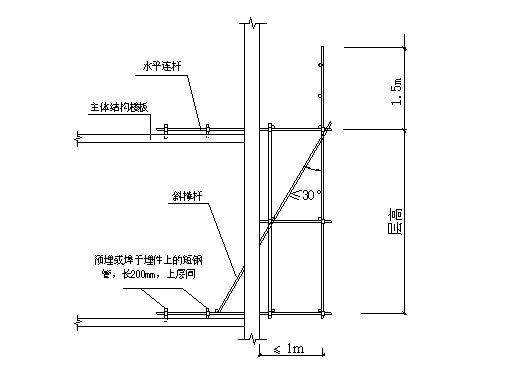

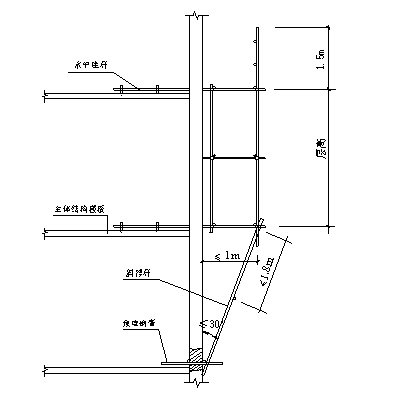

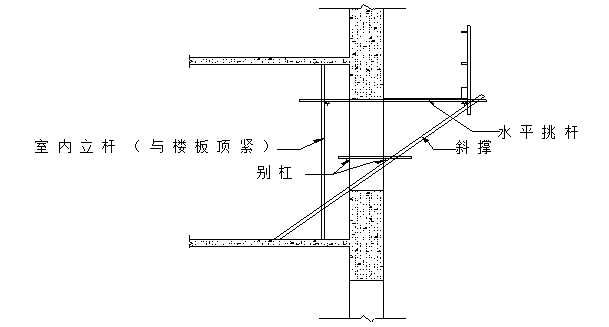

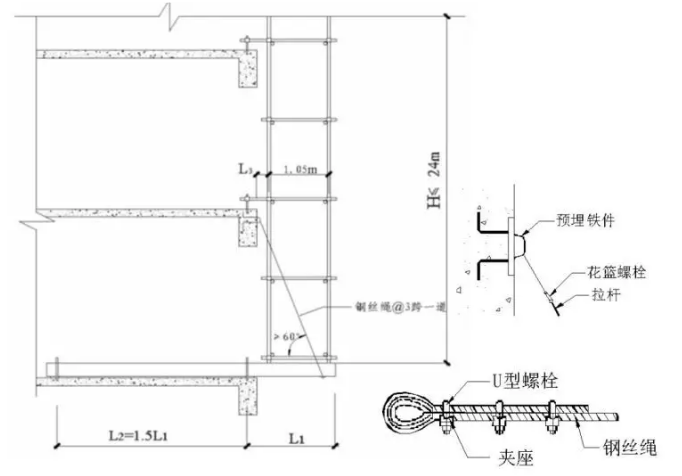

26、鋼管懸挑腳手架
27、鋼管懸挑腳手架（continued）
28、鋼管懸挑腳手架（continued）
29、鋼管懸挑腳手架（concluded）

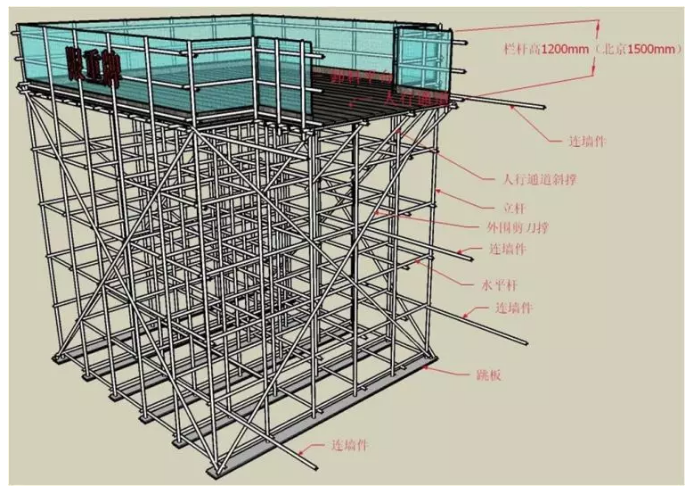

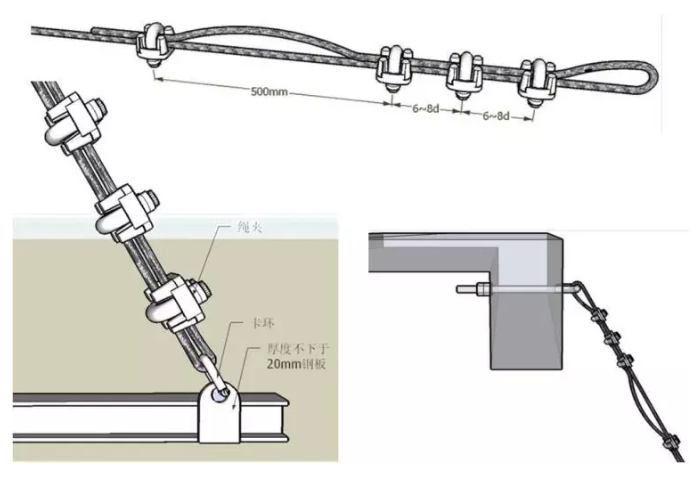

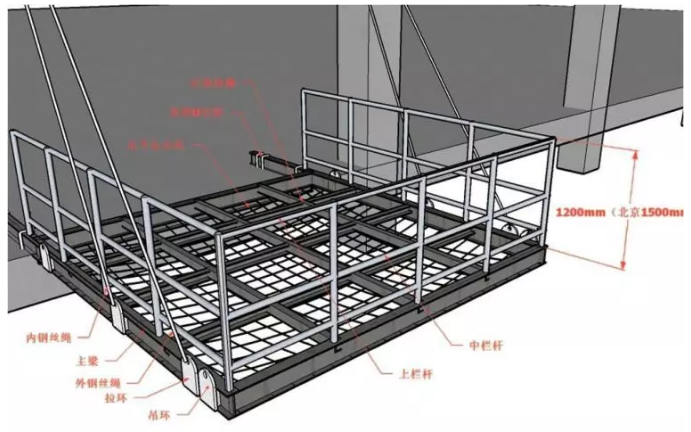

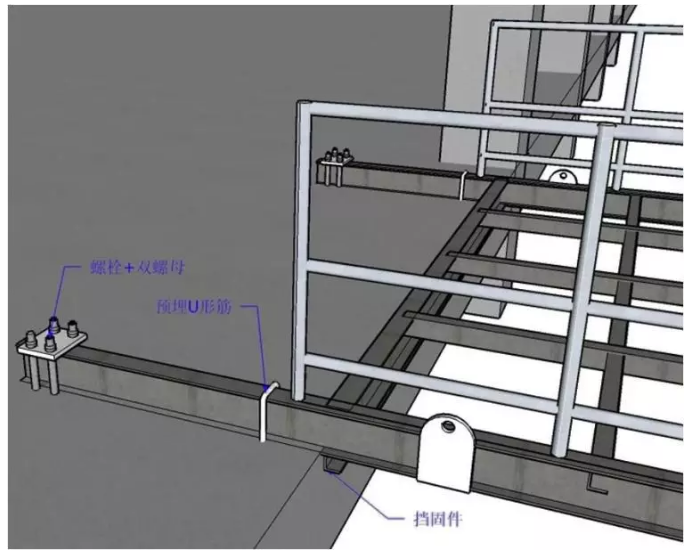

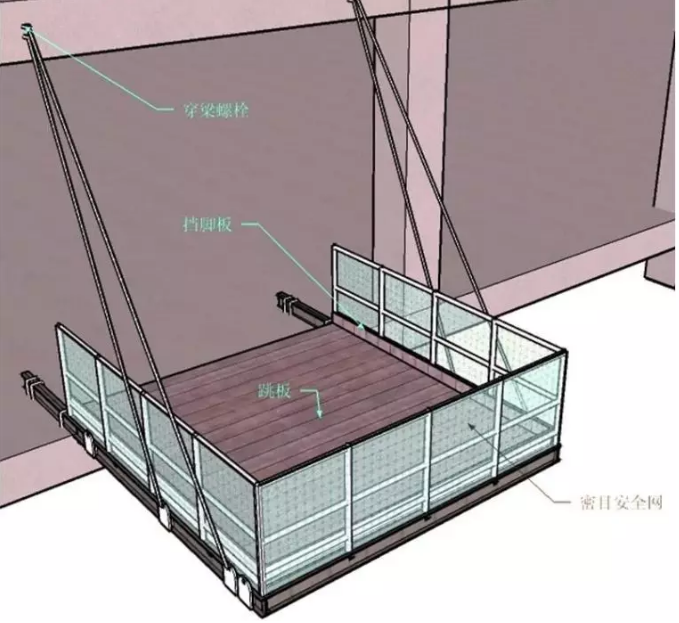

30、卸料平臺
31、卸料平臺（continued）
32、卸料平臺（continued）
33、卸料平臺（continued）
34、卸料平臺（continued）
