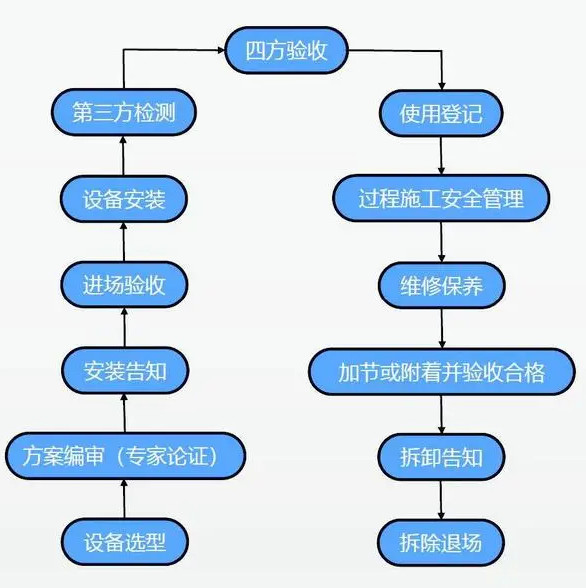

一、塔式起重機安全管理流程

1.塔式起 重機使 用和管理必須符合《 塔式起重機安全規程》 ( GB5144 ) 《 危險性較大的分部分項工程安全管理規定》（住房與城鄉建設部37號令）等要求 。

2. 本流程僅供參考，各地區、各企業可結合自身管理實際，補充塔式起重機全過程安全管理流程。

塔式起重機安全管理流程

二、塔式起重機一般規定

1. 采用非常規起重設備、方法，且單件起吊重量在10KN及以上的起重吊裝工程；采用起重機械進行安裝的工程；起重機械安裝和拆卸工程；需要編制安全專項施工方案。采用非常規起重設備、方法， 且單件起吊重量在100kN 及以上的起重吊裝工程；起重量300kN及以上，或搭設總高度200m及以上，或搭設基礎標高在200m及以上的起重機械安裝和拆卸工程；應對專項方案進行專家論證。

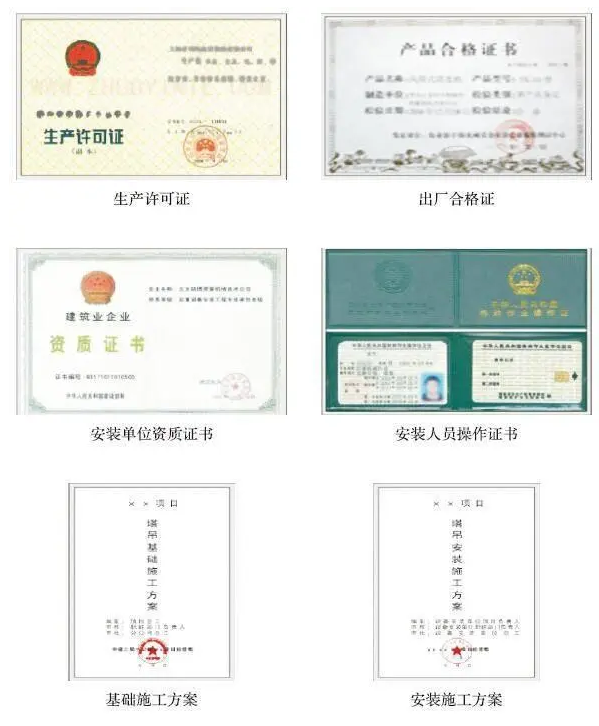

2. 必須建立設備單機檔案，各類起重設備生產廠家必須提供生產（制造）許可證、起重機械設備產品合格證和使用說明書。

3.塔吊安拆、頂升加節、附著等關鍵工序作業須編制《大型設備關鍵工序作業規劃計劃》，安拆人員（持證上崗）必須嚴格按照安拆規劃、方案和使用說明書相關規定程序進行關鍵工序作業，監理工程師、設備管理工程師、安全工程師必須在場監督。

4. 設備關鍵工序作業前必須根據國家和地方規定辦理安拆告知手續 ， 安裝完畢后須經 第三方檢測合格、四方驗收，使用前必須取得準用證書。

塔式起重機一般規定

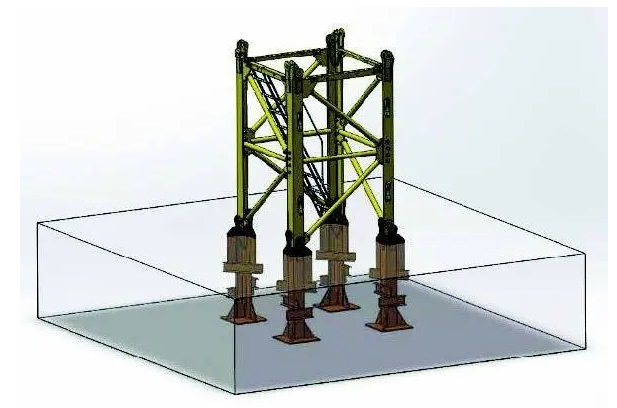

三、塔式起重機基礎

1. 基礎應按國家現行標準和使用說明書所規定的要求進行設計和施工。施工單位應根據地質 勘察報告確認施工現場的地基承載能力。

2. 當施工現場無法滿足塔式起重機使用說明書對基礎的要求時，可自行設計基礎，可采用下列常用的基礎形式：

( 1 ) 板式基礎；

( 2 ) 樁基承臺式混凝土基礎；

( 3 ) 組合式基礎。

3. 基礎應有排水設施，不得積水。

4. 基礎中的地腳螺栓等預埋件應符合使用說明書的要求。

5. 樁基或鋼格構柱頂部應描入混凝土承臺一定長度；鋼格構柱下端應鈾入混凝土樁基，且鈾固長度能滿足鋼格構柱抗拔要求 。

塔式起重機基礎

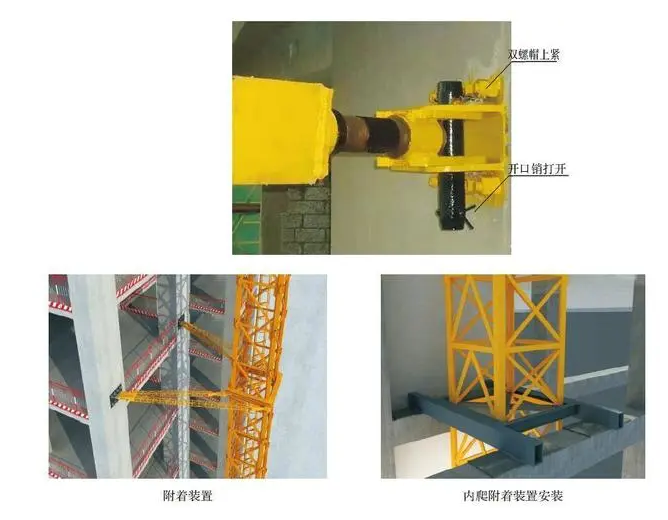

四、塔式起重機附著裝置

1 嚴格按照廠家使用說明書安裝附墻裝置，附著拉桿支承處建筑主體結構的強度應滿足附著荷載要求，每次安裝完畢并驗收合格后方可繼續使用。

2. 穿墻螺桿必須兩頭雙螺帽上緊，墊片尺寸、螺栓強度符合說明書要求。

3. 附著拉桿與耳板、框梁之間連接的銷軸的開口銷必須打開。

4. 附著拉桿與加固位置之間的角度不宜太大或太小，以45—60°為宜。

5. 安裝附著框架和附著支座時，各道附著裝置所在平面與水平面的夾角不得超過10°。

塔式起重機附著裝置

五、安全裝置

1.塔吊安全保護裝置檢查周期須滿足《起重機械檢查與維護規程第3部分：塔式起重機》(GB/T 31052.3 )相關標準要求。

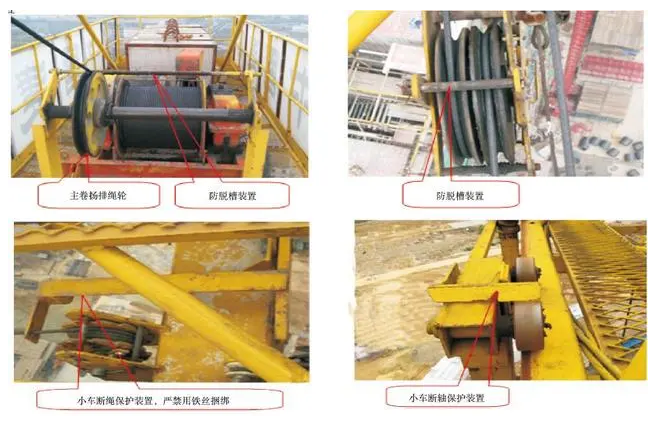

2. 其它安全裝置主要包括：鋼絲繩防脫槽裝置、小車斷繩保護裝置、小車防斷軸裝置、起重臂終端緩沖裝置、吊鉤防鋼絲繩脫鉤裝置、障礙指示燈、風速儀、司機緊急斷電開關。

3. 起升高度限位器檢查要求：

( 1 )起升高度限位器靈敏可靠，當?shù)蹉^裝置頂升至起重臂下端的最小距離為800mm處時，應能立即停止起升運動。

( 2 )鋼絲繩排列整齊，潤滑良好，無斷股現象，防脫槽裝置完好。

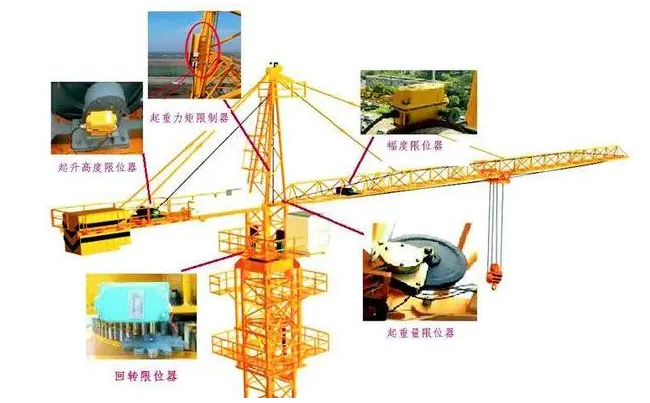

塔機安全裝置示意圖

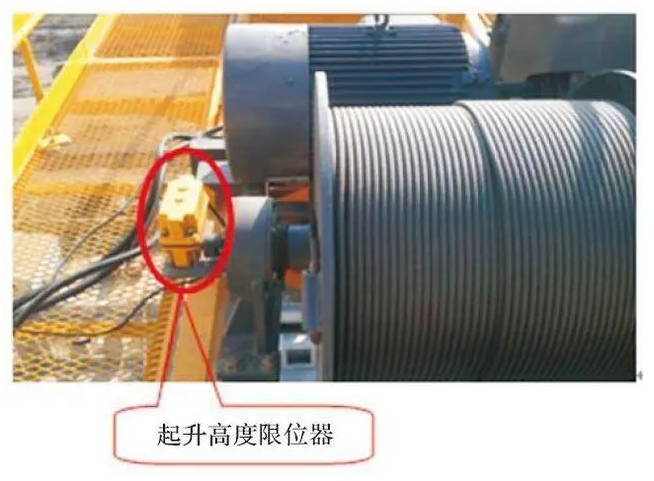

起升高度限位器

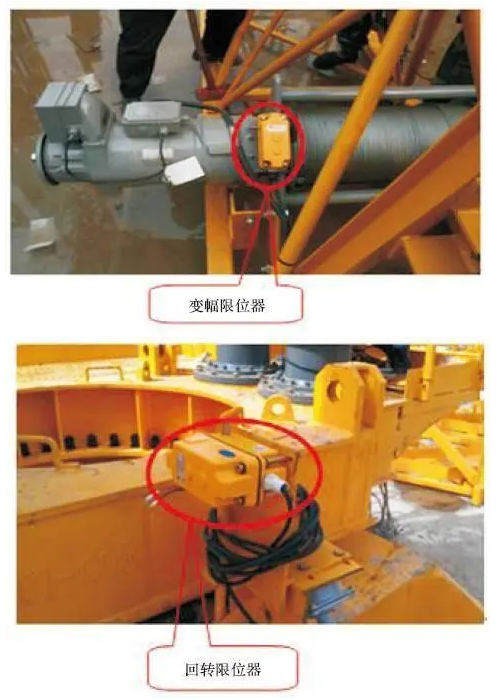

4. 變幅限位器檢查要求：

( 1 ) 變幅限位器靈敏可靠，變幅限位器開關動作后應保證小車停車時其端部距緩沖裝置最小距離為200mm。

( 2 ) 鋼絲繩排列整齊，無斷股現象，斷繩保護裝置完好。

5. 回轉限位器檢查要求：

( 1 ) 回轉限位器靈敏可靠，回轉限位開關動作時塔吊臂架旋轉角度應不大千1080°。

( 2 ) 回轉黃油充足，運行時無顫抖現象和異常聲響。

塔機限位裝置

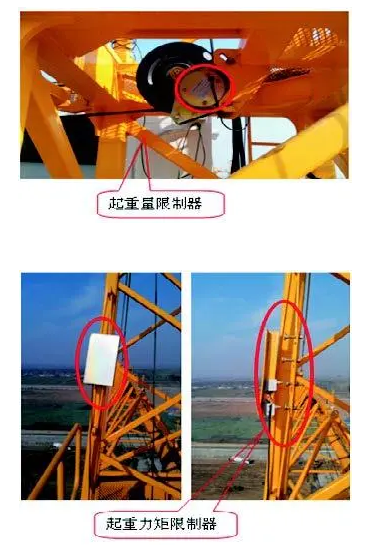

6. 起重量限制器檢查要求 ：

( 1 ) 起重量限制器靈敏可靠，綜合誤差不大千額定值的±5%。

7. 起重力矩限制器檢查要求 ：

( 1 ) 起重力矩限制器靈敏可靠，綜合誤差不大于額定值的±5%。

( 2 ) 微動開關無銹蝕，手動按下反彈靈活。

( 3 ) 防護罩完好。

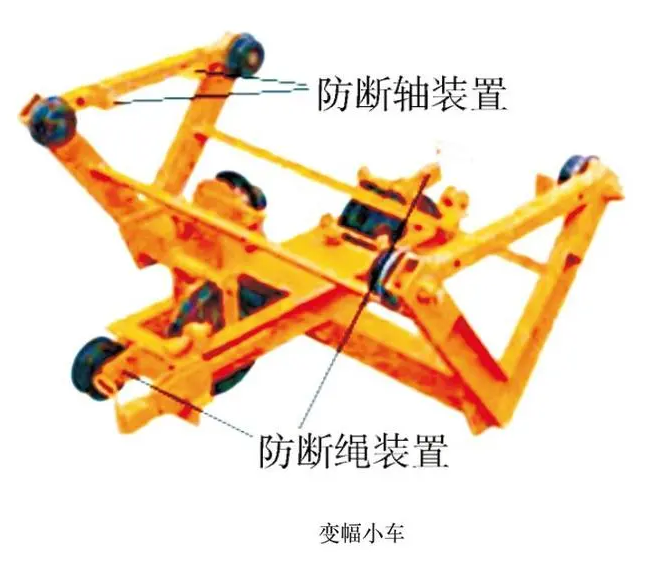

8. 塔機變幅小車應安裝斷繩保護及斷軸保護裝置。塔機安裝高度大于30m應安裝紅色障礙燈，大于50m應安裝風速儀。

9. 塔機吊鉤應安裝鋼絲繩防脫鉤裝置，滑輪、卷筒應安裝鋼絲繩防脫裝置。吊鉤、卷筒及鋼絲繩的磨損、變形等應在規定允許范圍內；卷筒上鋼絲繩排列整齊。

六、群塔防撞系統

塔機安全距離的基本要求如下：

1. 兩臺塔機之間的最小架設距離應保證處于低位塔機的起重臂端部與另一臺塔機的塔身之間至少有2m的距離；處千高位塔機的最低位置的部件（吊鉤升至最高點或平衡重的最低部位）與低位塔機中處于最高位置部件之間的垂直距離不應小于2m。

2. 群塔作業應編制專項安全施工方案，安裝防碰撞系統，并對司機指揮人員進行專項安全技術交底。

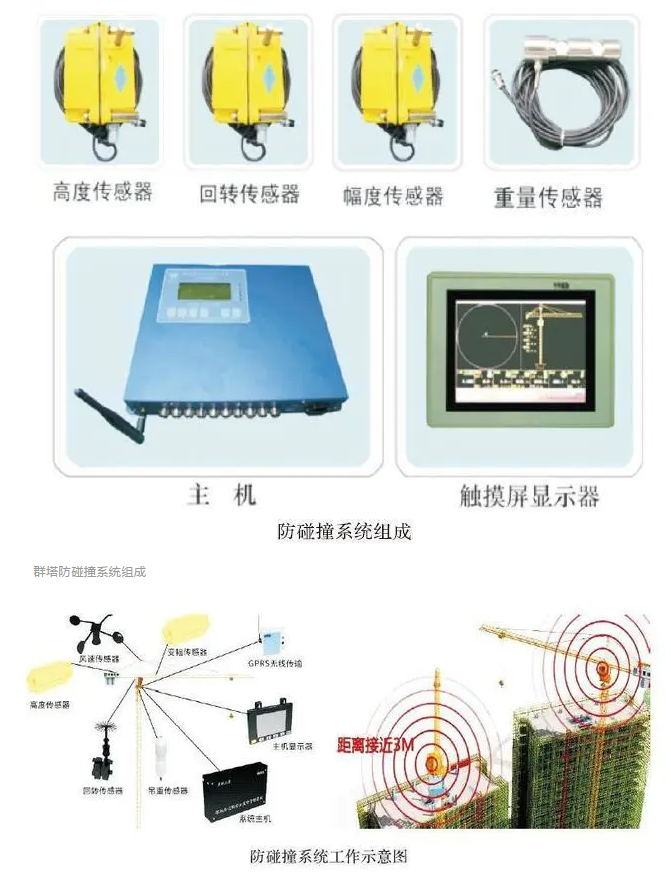

3. 防碰撞系統的基本要求：

( 1 ) 實時顯示塔機當前工作參數，使司機能直觀了解塔機的工作狀態。

( 2 ) 精確實時采集小車幅度 、起升高度、回轉角度，將當前數據與設定數據進行比較。超出范圍時切斷不安全方向動，并聲光報警。

( 3 ) 控制群塔的協調作業， 相互間不發生碰撞事故。

群塔防碰撞系統組成

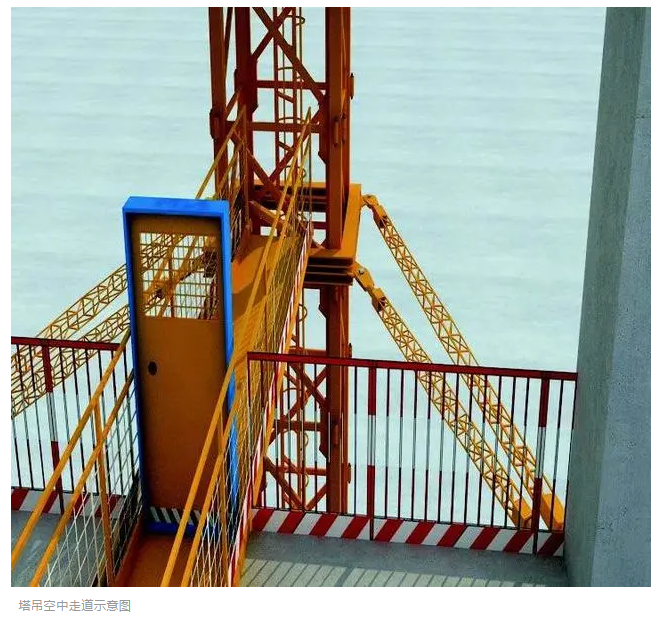

七、空中走道

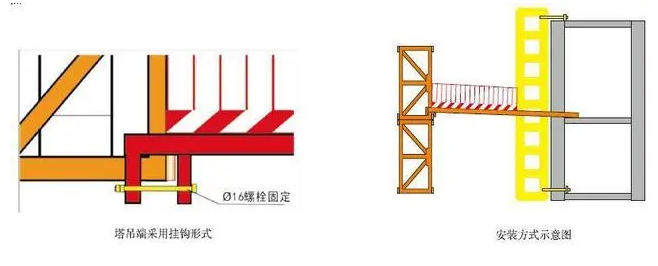

1.空中走道，根據塔吊到建筑物的 距離，編制專項施工方案，采用地面定型化制作，塔吊自行空中吊裝的安裝方式 。

2. 走道采用兩道 16# 工字鋼作 為主梁， 12#槽鋼為次梁，次梁間距不大于1m, 掛鉤采用12# 槽。

3. 走道的最大跨度不宜 大于7m , 最大寬度不宜大于900mm , 鋪設 3.0mm厚花紋鋼板 ， 塔吊端采用掛鉤連接， 樓層端擱置長度不得小于1m。

4 . 走道安裝時，塔吊端應略高，樓層端應略低，上翹度不得大于10 ° 。

5. 走道應接近或在附 著位置處，且兩側設 置格柵防護網，固定牢固。

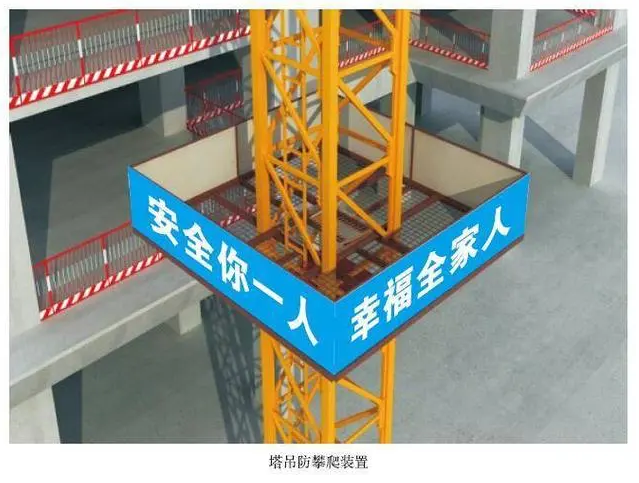

八、防攀爬措施

1. 塔吊應根據當?shù)?管理部門的要求設置防 攀爬措施， 防止閑雜人員攀爬塔吊。

2. 框架采用40 x 40mm方鋼，中間采用鋼板網，鋼絲直徑或截面不小于2mm , 網孔邊長不大于 20 mm , 中間通道門可翻轉，下方上鎖上方設置插銷 。

3. 防攀爬 裝置安裝在地面以 上2節標 準節中間為宜。

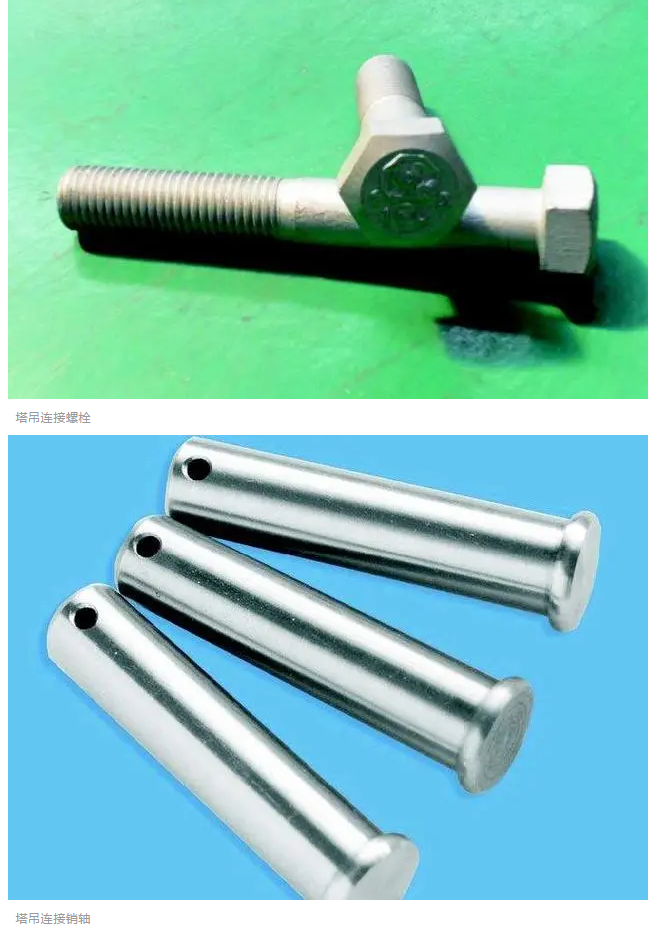

九、連接螺栓、銷軸

1.塔機使用的 連接螺栓及銷軸材料應符合GB/T 13752 中 5.4.2.2 的規定。

2. 起重臂連接銷軸的定位結構應能滿足頻繁拆裝條件下安全可靠的要求。

3. 自升式塔機的 小車變幅起重臂，其下弦桿連接銷軸不宜采用螺栓固定軸端擋板的形式 。當連接銷軸軸端采用焊接擋板時，擋板的厚度和焊縫應有足夠的強度，擋板和銷軸應有足夠的重合面積，以防止銷軸在安裝和工作中 由千錘擊力及轉動可能產生的不利影響。

4. 采用高強度螺栓連接時，其連接表面應清除灰塵、油漆、油跡和銹蝕，應使用力矩扳手或?qū)Ｓ冒馐郑?按使用說明書要求擰緊。塔機出廠時應根據用戶需要提供力矩扳手或?qū)Ｓ冒馐帧?/p>

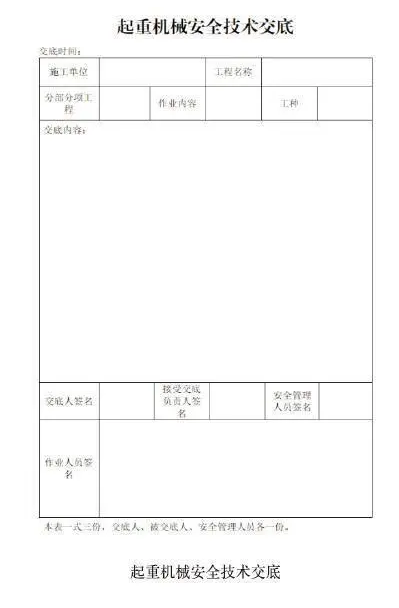

十、起重機械安全技術交底

1.起重吊裝方案實施前，編制人員或項目技術負責人應當向現場管理人員進行方案交底。

2. 現場管理人員應當向作 業人員進行安全技術交底，并由雙方和項目安全管理人員共同簽字確認。

3. 項目安全管理人員簽字確認前至少做到 ：

( 1 ) 核實交底真實性；

( 2 ) 確認被交底人全面覆蓋；

( 3 ) 確保交底內容具有針對性。

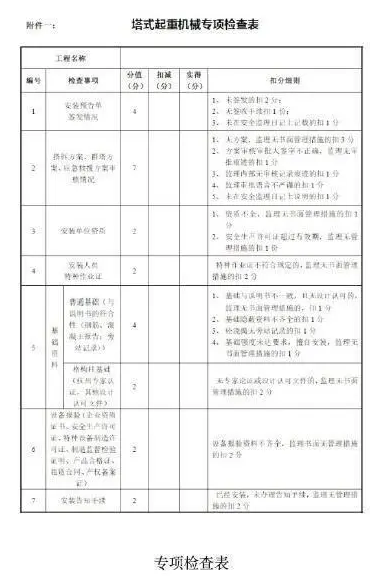

十一、塔式起重機專項檢查和維保

塔式起重機專項檢查和維保應符合《起重機械檢查與維護規程第3部分：塔式起重機》(GB/T 31052.3 ) 相關要求。
