常開:它的符號是NO,對應的英文字母“open”的首個字母O。在不通電時處于常開狀態的觸點,我們叫它常開觸點。=
常閉:它的符號是NC,對應的英文字母“ close”的首個字母C。在不通電時處于閉合導通狀態的觸點,我們叫它常閉觸點。不管是常開還是常閉,都是指它的原始狀態。一旦通電工作,那么它的狀態其實就反過來了,常開點就會閉合,常閉點就會斷開。
繼電器工作原理
我們拿這個圖舉一個例子,這是中間繼電器的工作原理圖。1和2是工作線圈,3是一個公共點,3和4就是一組常閉點,3和5就是一組常開點。
當線圈1和2接上合適的電源以后,3和4就會斷開,3和5就會閉合導通。我們再挑幾個最常見的電氣說一下。

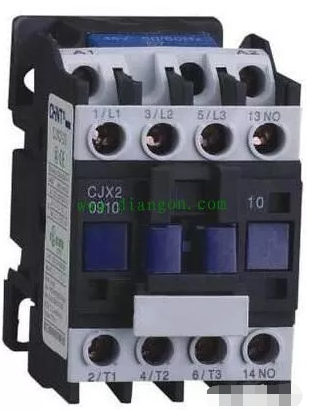

接觸器
接觸器主觸點進線端1.3.5對應下面的出線端2.4.6就是三組常開觸點,旁邊的13和14就是一組輔助常開點,主觸點用來接主電路,輔助觸點只能接控制電路。如果輔助觸點是常開點可以接自鎖電路,如果輔助觸點是常閉點可以接互鎖電路,如果想接個星三角,那常開常閉都要用到。

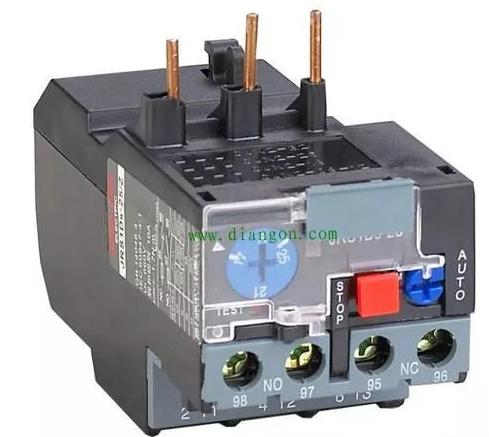

熱過載繼電器
熱繼的3個插針對應底部的2.4.6是三組常閉點,這三組是固定的觸點,任何狀態下都是閉合的。95和96是常閉觸點,我們可以把它串到接觸器的線圈上實現對電機的保護。電機過載的時候這個常閉點就會斷開,當然了97和98這組常開點也會閉合。所以這組常開點我們可以接報警裝置或者是指示燈,電機過載的時候可以提醒我們。
