鉗形電流表又稱為鉗表,它是測量交流電流的專用電工儀表。一般用于不斷開電路測量電流的場合,F(xiàn)在一般使用的都是多功能數字顯示或指針顯示的儀表。
鉗形電流表的使用方法簡單,如上圖所示,測量電流時只需要將正在運行的待測導線夾入鉗形電流表的鉗形鐵芯內,然后讀取數顯屏或指示盤上的讀數即可。使用很簡單吧,

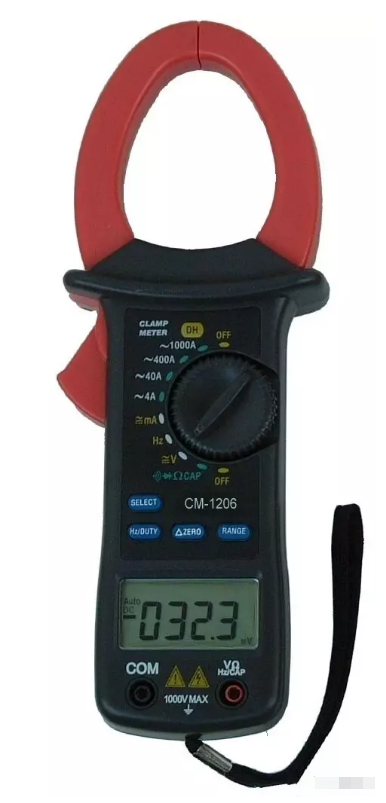

夾住測量導線就行了。不過現在數字鉗形電流表的廣泛使用,給鉗形表增加了很多萬用表的功能,比如電壓、溫度、電阻等(有時稱這類多功能鉗形表為鉗形萬用表,如上圖所示,儀表上有兩個表筆插孔),可通過旋鈕選擇不同功能,使用方法與一般數字萬用表相差無幾。對于一些特有功能按鈕的含義,則應參考對應的說明書。
此外使用鉗形電流表時應注意以下幾個問題:
1、選擇合適的量程擋,不可以用小量程擋測量大電流,如果被測電流較小,可將載流導線多繞幾個圈放入鉗口進行測量,但是應將讀數除以繞線圈數后才是實際的電流值。測量完畢后要將調解開關放在最大量程擋位置(或關閉位置),以便下次安全使用。
2、不要在測量過程中切換量程擋。
3、注意電路上的電壓要低于鉗形表額定值,不可用鉗形電流表去測量高壓電路的電流,否則,容易造成事故或引起觸電危險。
首先正確選擇鉗型電流表的電壓等級,檢查其外觀絕緣是否良好,有無破損,指針是否擺動靈活,鉗口有無銹蝕等。根據電動機功率估計額定電流,以選擇表的量程。
鉗型表鉗口在測量時閉合要緊密,閉合后如有雜音,可打開鉗口重全一次,若雜音仍
不能消除時,應檢查磁路上各接合面是否光潔,有塵污時要擦拭干凈。

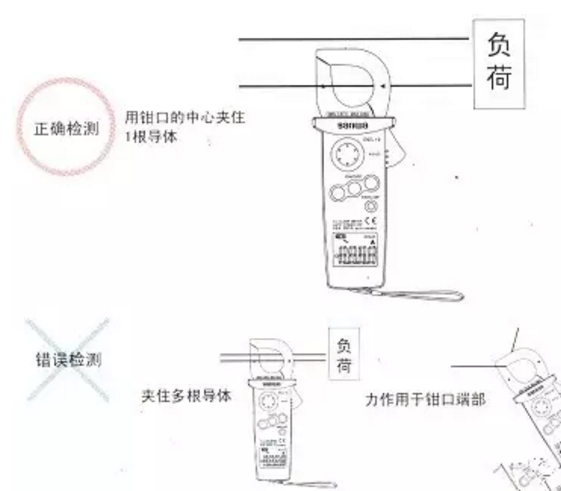

鉗形表每次只能測量一相導線的電流,被測導線應置于鉗形窗口中央,不可以將多相
導線都夾入窗口測量。
被測電路電壓不能超過鉗形表上所標明的數值,否則容易造成接地事故,或者引起觸
電危險。
在使用鉗形電流表前應仔細閱讀說明書,弄清是交流還是交直流兩用鉗形表。
由于鉗形電流表本身精度較低,在測量小電流時,可采用下述方法:先將被測電路的
導線繞幾圈,再放進鉗形表的鉗口內進行測量。此時鉗形表所指示的電流值并非被測量的實際值,實際電流應當為鉗形表的讀數除以導線纏繞的圈數。
測量運行中籠型異步電動機工作電流。根據電流大小,可以檢查判斷電動機工作情況是否正常,以保證電動機安全運行,延長使用壽命。
測量時,可以每相測一次,也可以三相測一次,此時表上數字應為零,(因三相電流相
量和為零),當鉗口內有兩根相線時,表上顯示數值為第三相的電流值,通過測量各相
電流可以判斷電動機是否有過載現象(所測電流超過額定電流值),電動機內部或(把其他
形式的能轉換成電能的裝置叫做電源)電源電壓是否有問題,即三相電流不平衡是否超
過10%的限度。

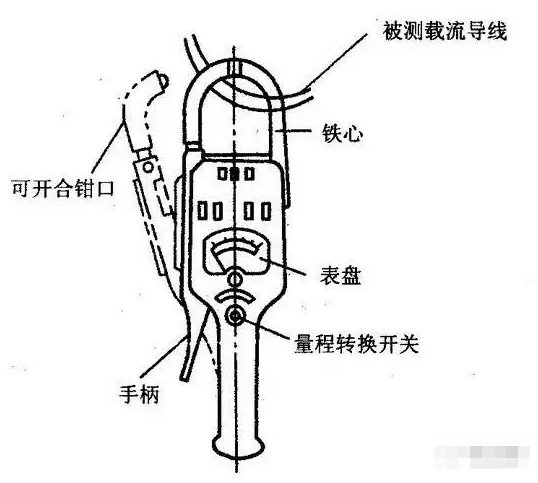

鉗形電流表主要是由電流互感線圈與萬用表組成,利用互感線圈產生的感應電流通
過萬用表讀出,如圖所示。
現以DT266型電流鉗形表為例,介紹其使用方法。
1、交流電流測量
①將開關旋至ACA1000A擋。
②保持開關處于放松狀態。
③按下扳機打開鉗口,鉗住一根導線,如果鉗住兩根以上,測量無效。
、茏x取數值,如果讀數小于200A,開關旋至ACA200A擋,以提高準確度,如果
因環境條件限制,如暗處無法直接讀數,按下保持鍵,拿到亮處讀齲
2、交、直流電壓測量
、贉y直流電壓時,開關旋至ACA200A擋,測交流電壓時,開關旋至ACV750V擋。
②保持開關處于放松狀態。
、奂t表筆接"V/Ω"端,黑表筆接"COM"端。
④紅黑表筆并聯到被測線路。
3、電阻測量
、匍_關旋至適當量程的電阻擋。
、诒3珠_關處于放松狀態。
、奂t表筆接"V/Ω端,黑表竿接"COM"端。
④紅黑表筆分別接被測電阻邱兩端,測在線電阻時,線路應斷中源,與電阻所連的
電容應放電。
4、通斷測試
①開關旋至200n擋。
②紅黑表筆分別接"V/Ω端刊COM"端。
、廴绻t黑表筆間的電阻小于(50士25)Ω時,內置蜂鳴器發聲。
圖鉗形電流表
1-鉗頭2-鉗頭扳機3-保持開關4-旋轉開關5-顯示器6-絕緣測試附件接口7-公共地端8-電壓電阻輸入端9-手提帶
5、高阻測量
、賹㈤_關旋至"EXTERNALUNlT"20MΩ或2000MΩ擋。
、陲@示值是不穩定的,處于游離狀態。
、蹨y試附件3個插頭插入鉗形表的3個輸入插孔。
、茔Q形表開關,測試附件量程開關均置于2000MΩ位置。
⑤測試附件輸入端接被測電阻;
、逌y試附件電源置于"ON"位置,按下"PUSH"鍵,指示燈發亮,這時顯示器顯示出被測值,如果讀數小于l9MΩ,鉗形表測試附件的量程均選擇20MΩ擋以提高準確度。
