電工:標準水電安裝樣板工程,展示內容-高標準

[日期:2019-05-29]   來源:云南技能培訓網  作者:云南技能培訓網   閱讀:2259次

電工:標準水電安裝樣板工程,展示內容-高標準

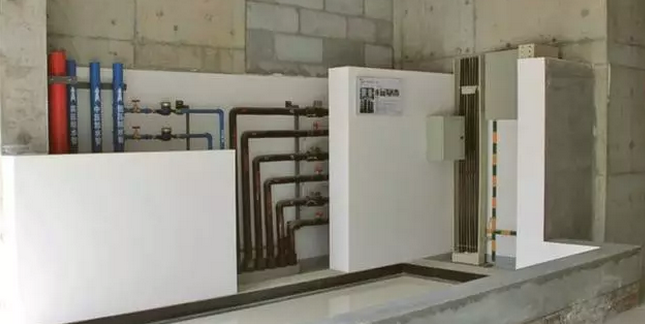

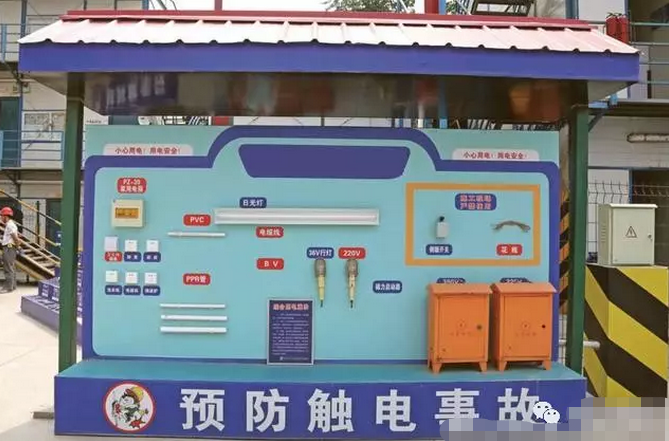

一、安裝材料展示區:

水電預埋樣板與模板,砌體樣板設置在一起,在一層相應位置做樣板。

展示內容:預埋做法、強弱電線路排布、橋架制作安裝、管道標識等做法。


二、用戶電箱

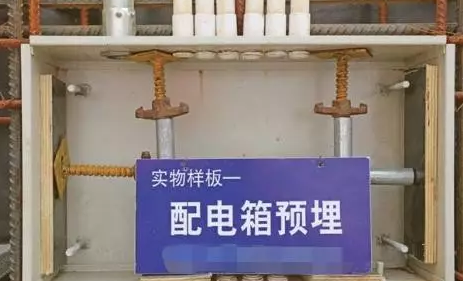

用戶電箱在主體施工時進行一次性預埋,減少安裝用工及墻面修補。

三、預埋套管及線盒,位置準確、標高一致

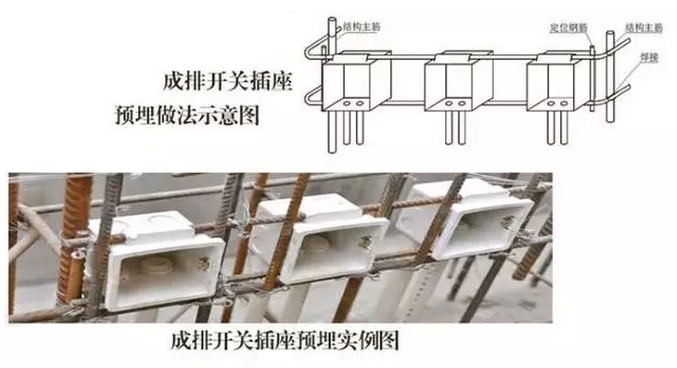

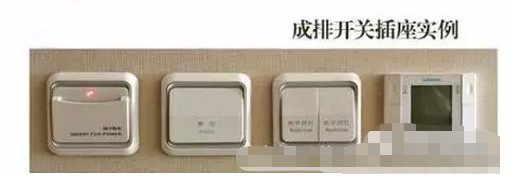

成排開關插座安裝:根據結構1000mm線和結構墻面線,確定成排線盒的高度及位置,墻內主筋做上標記,上下用兩根鋼筋穿接線盒,兩側加短鋼筋與結構立筋焊接定位,盒口與模板面應平齊,固定端正牢靠,間距均勻。

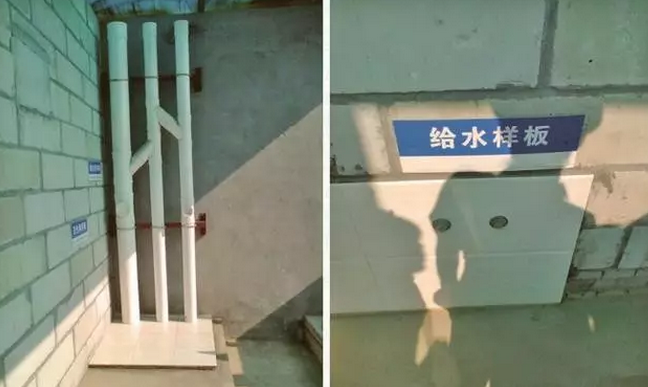

四、給水與排水樣板


五、管道井、電井

管道井、電井必須明處暗做,不留死角,做到大小房間一個樣,明暗處處有亮點;管道套管必須封堵,管道、橋架、母線穿墻、板根部必須收口。


六,管道標識

施工工序:圖樣設計→模板制作或圖樣制作→ 位置確定及清理→ 噴涂或粘貼

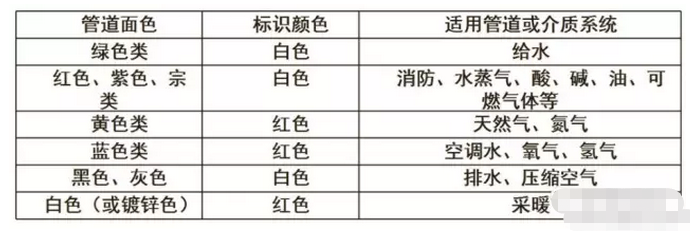

標識所采用的顏色應根據管道面色確定,依照下表:

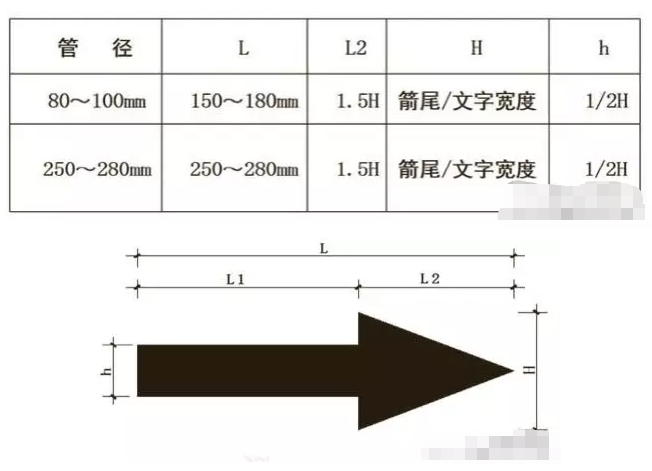

箭頭大小形式見以下圖表:

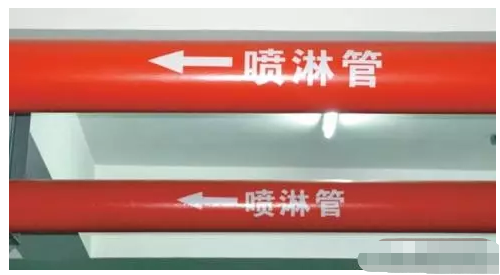

管道介質流向標識樣式示意圖

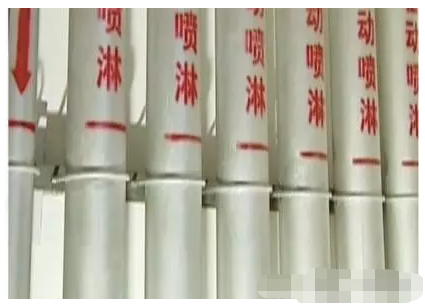

成排豎向管道標識做法實例圖


成排水平管道標識做法實例圖

七、管卡安裝

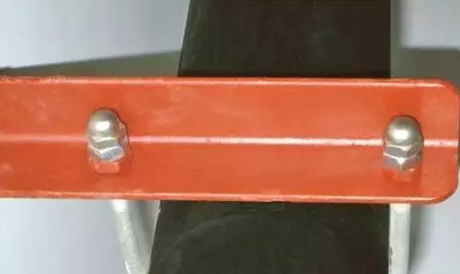

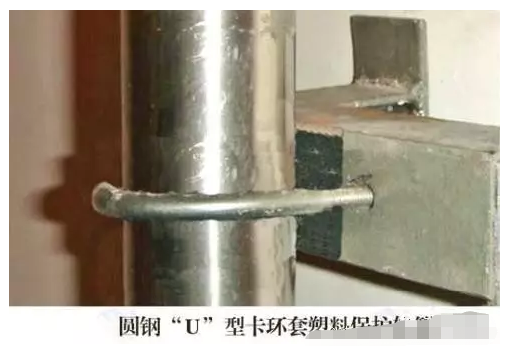

選擇與管徑匹配的卡環,卡環安裝固定螺旋栓孔應保證管道順治且居卡環中間,卡環與管道應緊密接觸。圓鋼卡環與不銹鋼管、銅管連接固定時,卡環應套塑料保護軟管,管道與支架間接觸面應墊與角鋼同寬度的隔離橡膠墊,扁鋼卡環應與木托同寬,與螺桿應滿焊連接;在與支架連接外應垂直,扁鋼端部與支架宜留有5~8mm收縮余量,卡環端部外露支架的螺栓宜采用圓頭螺帽收頭,油漆涂刷應均勻。

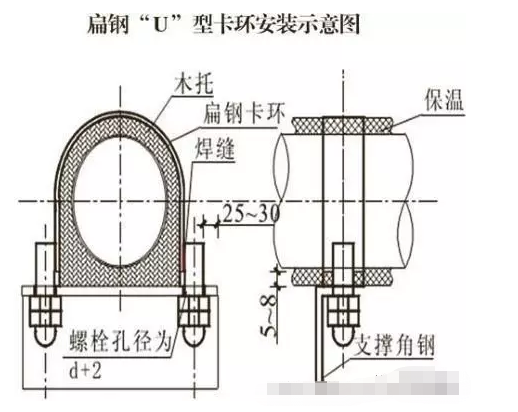

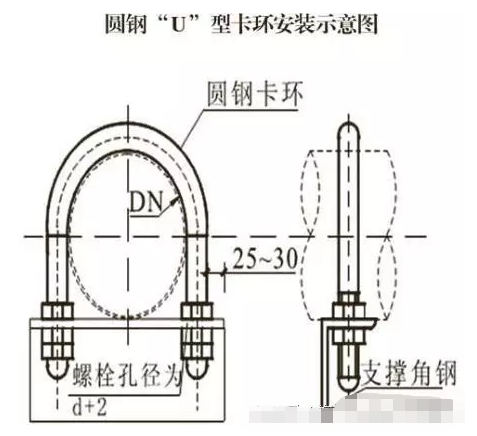

"U"型卡環、管夾

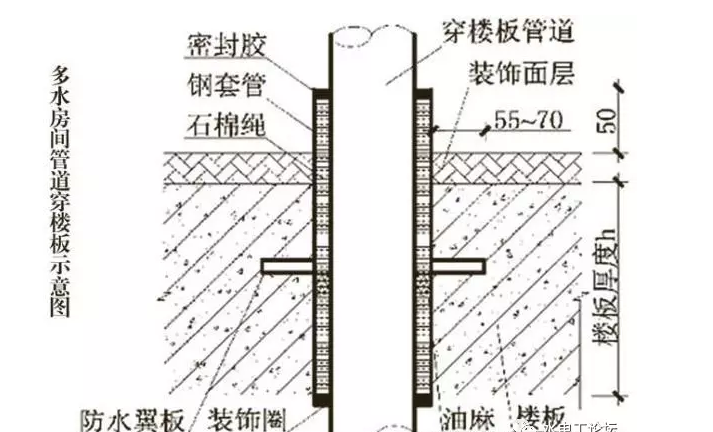

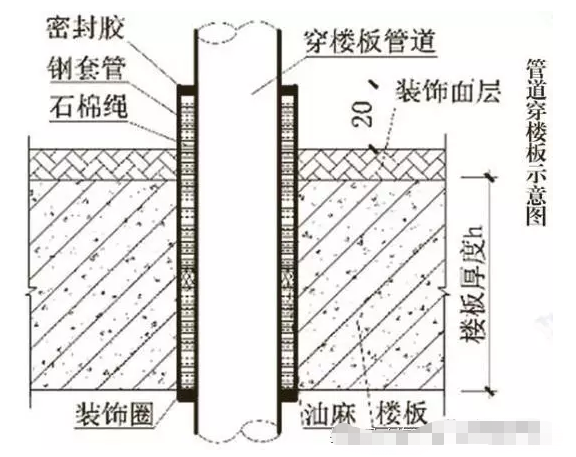

八、管道穿越樓板做法

施工工序:套管制作與安裝→防火泥封堵→吊洞→安裝裝飾圈→刷漆




九、橋架做法

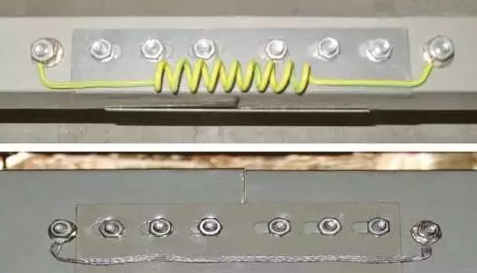

按圖測量、放線、定位:支架安裝時,應掛線與彈線找值,用水平尺找平,以保證成排管支架安裝后橫排豎直,橋架用連接片連接,墊圈、彈簧墊、螺母緊固,螺母應位于橋架外側。處鍍鋅橋架外,相鄰段橋架間應采用不小于4mm2軟銅線做接地跨接。在橋架外,沿橋架全長敷設不小于直徑8的圓鋼或-25x4鍍鋅扁鋼接地母線每個支架和接地母線可靠跨接,接地母線刷黃綠相間油漆。橋架連接段連接的其優點是橋架底部無縫隙,整齊美觀

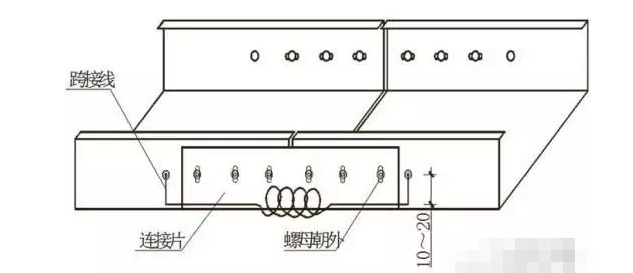

橋架連接做法圖


橋架連接片連接示例圖

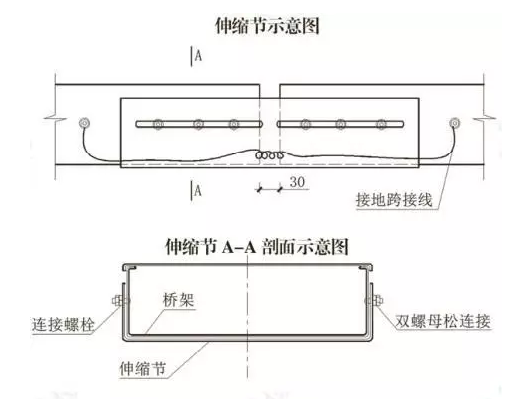

伸縮節安裝


十、配電室接地母線安裝

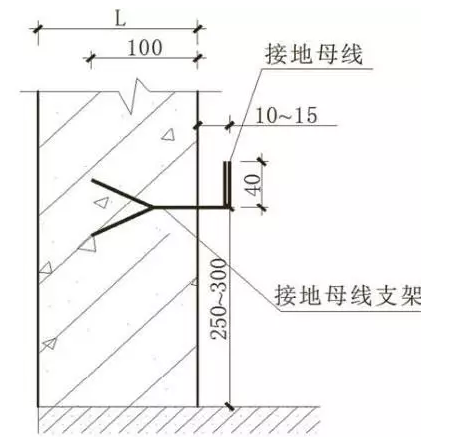

用扁鋼制作接地母線支架,支架末端加工成燕尾形,埋設深度不小于50mm,出墻平直端長度為10~15mm,上彎立面長度為40mm。支架安裝間距為1m離地高度為300mm。

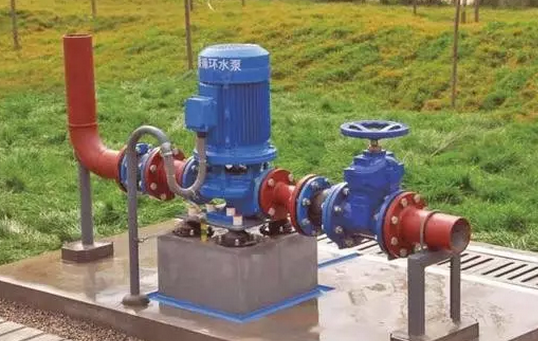

十一、水泵安裝樣板


設備房排水溝,水泵四周排水溝樣板

十二、細石混凝土面層設備房主排水溝做法

地溝底部及側面水泥砂漿粉刷或貼面磚,表面應平整、光潔、棱角方正。角鋼上口應拉通線埋設,與預埋的鋼板焊接,固定方正、上口平順,與兩側地面交接平整,拼縫嚴密。砼面層施工時,應對支撐進行加固牢靠,防止角鋼位移或變形。

工程實景

設備四周排水溝做法
