識電圖，有方法，掌握技巧，少走彎路！
作為電工必須學會看圖，包括原理圖，接線圖，電路圖，如果你是搞電機修理的，那還要會看下線圖和擴展圖的，看電路圖和接線圖有個原則：從上到下，從左到右。看到像蜘蛛網一樣的圖不要著急，按照上面的原則一點點看，慢慢會習慣的！
一、識圖口訣
接線原理詳細看，萬千資料記心間。
標題欄，元件表，讀說明，圖形號，
先從總體到局部，再從電源到負載。
主電路，要看詳，副電路，不能忘，
從上到下有順序，從左至右不漏項。
能量徑，信息流，各表圖，要了解，
分析電源到負載，二次回路信號線。
材料表，施工書，總要求，目錄號，
圖樣說明看詳細，識圖重點便明了。
看原理，分主副，交直流，細分清，
先看電源各回路，保護測量控制清。
安裝圖，照主副，經線路，到負載，
不忘電源一段段，元件連接按序看。
展開圖，識讀時，據原理，在回路，
電器元件功能鍵，分別畫在線路間。
平面圖，剖面圖，看土建，看管道，
電氣設備有位置，細看尺寸和投影。
連接線，傳信息，示邏輯，連功能，
多線表示雖麻煩，直觀詳細易辨明。
單線法，也簡單，示三相，要對稱，
單畫互感繼電器，多線文字詳記明。
明暗敷，粗細線，加文字，畫斜線，
標注導線各型號，寬厚截面標中間。
十字形，連T形，導線交，連不連，
就看中心小圓點，明明白白好分辨。
絕緣線，要標記，從屬端，獨立線，
組合標記功能鍵，相位保護極性間。
元器件，圖形號，簡外形，要素號，
集中表示簡單圖，分開表示展開圖。
工作態，畫正常，接觸點，方向致，
左開右閉是規定，下開上閉要記牢!
整定值，數據號，在附件，標記好，
注釋標志要清晰，端子圖形小句號。
讀電氣圖最基本的要求是看懂電氣圖，能夠找出圖中標示的電氣工程項目的安裝位置，能夠根據電氣設備的工作狀態或故障現象，分析電氣設備的性能或故障原因，提出維護及維修方案，以便及時排除故障或可能存在的隱患，保證電氣設備處于良好的工作狀態。

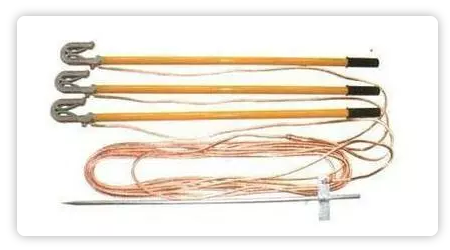

1、接地線的順序是什么？
裝設接地線應遵循的順序：先將接地極棒插入地面以下0.6m，后掛導體端。對同桿塔多層電力線路檢修時，接地線的裝設應先低壓后高壓，先下層后上層，先近端后遠端。接地線的拆除與此相反。
裝設接地線必須先接接地端，后接導線端，接地線應接觸良好，連接應可靠。拆接地線的順序與此相反。裝、拆接地線均應使用絕緣棒或?qū)Ｓ玫慕^緣繩。人體不得碰觸接地線或未接地的導線。
埋地導線埋設前的斷芯檢查和斷點確定方法：
地埋導線埋設前，有無斷芯盤盤檢。
檢查使用兆歐表，L一端接導線，
導線另端放水中，儀表E端照此辦，
慢慢搖動兆歐表，針不到零是斷線。
查找斷點在何處，使用儀器DG3，
單相交流接一頭，儀器貼附地埋線，
從頭到尾慢移動，儀燈發光線未斷，
若是儀器燈熄滅，此處就是斷線點。
2、安全注意事項
火線L零線N，金屬外殼接地E。
零線接地火有電，氖氣發光是火線，氖管電阻一百萬。
手按筆卡尖接線，注意手指不碰尖。
觸電事故先斷電，絕緣棒來挑起線。
火線零線并排走，插座電器并聯接。
三孔插座上接地，兩孔插座右接火。
電燈開關接火線，零線直接進燈座。
保險要和火線連，三腳插頭接外殼。
3、單相電源插座接線的規定
單相插座有多種，常分兩孔和三孔。
兩孔并排分左右，三孔組成品字形。
接線孔旁標字母，L為火N為零。
三孔之中還有E，表示接地在正中。
面對插座定方向，各孔接線有規定。
左接零線右接火，保護地線接正中。
4、三相交流電源的兩種接法和兩種出線方式
三相接法有兩種，一個三角一個星。
角接三相圍一圈，三個頂點三相線。
星接三尾聯一點，聯點叫做中性點。
三首引出三相線，中點出線中性線。
相線俗稱叫火線，中線俗稱叫零線。
星接可出兩種線，三相三線和四線。
三相三線無零線，三相四線有零線。
從一個初級的電工師傅到一個高級或技師的級別，需要不斷學習，提升自己的技術水平。
