什麼是全電路的歐姆定律?

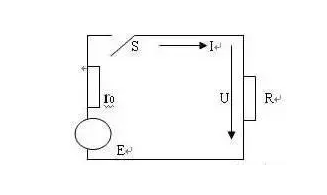

帶有一個電動勢的全電路圖:
圖中r0是電源的內阻;當導線的電阻可以忽略不計時,負載電阻R就是外電路的電阻;E表示電源的電動勢。S表示開關;I表示電流;U表示電源兩端的電壓。
當開關S閉和接通時,電路中將有電流流通,根據部分電路歐姆定律,在外電路負載電阻R上的電阻壓降等于I×R=U,而在內電路中電源內阻r0上的電壓降為U0=I×r0。
所以,全電路歐姆定律的數學表達式為:
E=U+U0=IR+Ir0式中電流I=E/(R+r0)
式中:E——電源電勢(V);R——外電路電阻(Ω);r0——電源內阻(Ω)。
全電路歐姆定律的定義是:在閉合回路中,電流的大小與電流的電動勢成正比,而與整個電路的內外電阻之和成反比。
換句話講,IR=E-Ir0,即U=E-Ir0,該式表明電源兩端的電壓U要隨電流的增加而下降。因為電流越大,電源內阻壓降Ir0也越大,所以電源兩端輸出的電壓U就降低。電源都有內阻,內阻越大,隨著電流的變化,電源輸出電壓的變化也越大。當電源的內阻很。ㄏ鄬ω撦d電阻而言)時,內阻壓降可以忽略不計,則可認為U=E-Ir0≈E,即電源的端電壓近似等于電源的電動勢。
