一、交流接觸器結構原理
1、 結構
（1） 電磁機構：一般由線圈、動鐵心和靜鐵心組成。
（2）觸頭系統：一般由主觸頭和輔助觸頭組成。主觸頭主要用于接通主電路，通常為三對常開觸點。而輔助觸頭主要用于控制線路。故又稱聯鎖觸點，一般常開、常閉各兩對。
（3）滅弧裝置：對于容量較大（一般10A以上）的都有專門的滅弧系統。而小容量常采用雙斷口橋式觸頭滅弧。
�。�4）其他輔助部件：外殼、彈簧、短路環、傳動機構等。
2、 工作原理
交流接觸器的工作原理是當線圈通電時，靜鐵芯產生電磁吸力，將動鐵芯吸合，由于觸頭系統是與動鐵芯聯動的，因此動鐵芯帶動三條動觸片同時運行，觸點閉合，從而接通電源。當線圈斷電時，吸力消失，動鐵芯聯動部分依靠彈簧的反作用力而分離，使主觸頭斷開，切斷電源。
二、交流接觸器的故障分析及維修
由于交流接觸器在工作過程中可以頻繁通斷，因此，在使用過程中，難免會對接觸器有磨損。同時，有時候使用不當，或者在相對惡劣環境中使用，也會使接觸器的壽命縮短或者容易引起故障，因此，在使用的時候，也要根據實際情況來進行選擇，并且在使用時要及時進行維護，避免出現故障后帶來更大的麻煩。一般情況下，交流接觸器的常見故障有以下幾種，下面分別針對不同故障進行分析并進行維修。

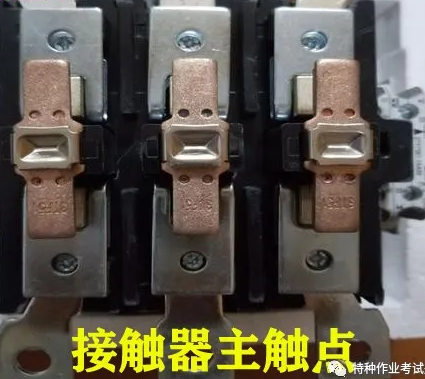

1、 觸頭故障及維修
觸頭包括主觸頭和輔助觸頭，兩者之間有本質上的區別，主觸頭主要用于接通主電路，接通被控制設備，比如電動機、電焊機、壓縮機等大功率電氣設備。因此要求主觸頭的過電能力要強，一般情況下，主觸頭的通電電流能力須大于被控制對象的額定電流。而輔助觸頭主要用于接通控制電路，電流較小，一般在1～5A之間。同時，兩者之間所使用材質上也有明顯的不同，因此，在使用時，兩者之間不能互換使用。下面針對觸頭故障進行分析并提出解決方法。

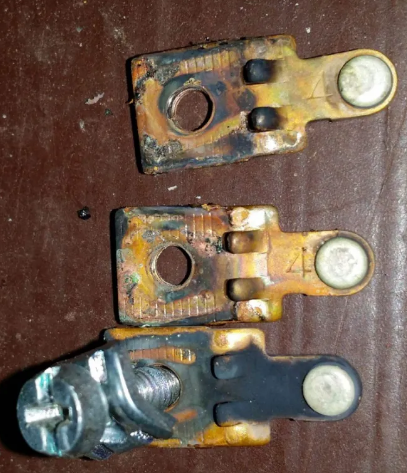

（1） 觸頭熔焊：動、靜觸頭接觸面熔化后焊在一起不能分?jǐn)嗟默F(xiàn)象，稱之為觸頭熔焊。這種情況一般發生在操作頻率過高或者過負載使用、負載端短路、觸頭彈簧壓力過小、機械卡阻等。當出現這些情況時，可以通過調換合適的接觸器或減小負載、排除短路故障更換觸頭、調整觸頭表面壓力、將卡阻物排除掉。
（2） 觸頭過熱或灼傷：是指工作觸頭的發熱量超過了額定溫度造成觸頭過熱或灼傷。這種情況一般由以下情況引起：彈簧壓力過小、觸頭上有油污、環境溫度過高、觸頭用于長期工作制、工作電流過大造成觸頭斷開容量不夠。我們可以通過調節觸頭彈簧壓力、清理觸頭表面、接觸器降容使用、調換容量較大的接觸器。

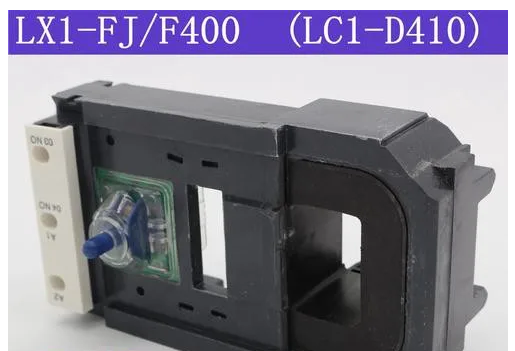

2、 線圈故障及維修
線圈在接觸器中起到得電使銜鐵產生磁性，并吸合銜鐵帶動動觸頭和靜觸頭閉合的作用，因此，線圈吸力是否強，對接觸器是否連接可靠起到重要作用。下面針對線圈故障進行分析。
（1） 線圈過熱燒毀：線圈過熱燒毀一般情況是因?yàn)榫�圈匝間短路，或者是使用時參數和實際上不一致，比如額定電壓和實際工作電壓不符合。還有一種可能是鐵芯機械卡阻，出現這種情況，只要把卡阻物排除掉即可。
（2） 通電后不吸合：一般情況下，可以先檢查線圈是否斷線。在斷電情況下，可以利用萬用表測量線圈是否有阻值。阻值是否在規定范圍內。
3、 其他情況
（1） 吸力不足：當電源電壓過低或波動過大，或者線圈本身額定電壓大于實際的控制回路電壓，也會使接觸器的吸力不足。這個時候也可以通過調整電壓，使其和接觸器實際額定電壓相符合即可。同時，如果接觸器的觸頭可動部分被卡阻，導致鐵芯傾斜，也可以導致吸力不足，我們可以將卡阻物取出，調整鐵芯位置。另外，反作用力彈簧過大，也可以導致吸力不足，只需要將調整一下反作用力彈簧即可。
（2） 觸頭不能復位：首先可以觀察一下動靜觸頭是否熔焊在一起，如果出現這種情況，一般通過更換觸頭即可恢復。同時我們也可以觀察在可動部位是否有東西卡阻，只需要將卡阻物取出即可。
（3） 銜鐵出現噪音或震動
出現這種情況一般情況為以下幾種：
①短路環損壞，可通過更換短路環即可排除
②電源電壓偏低�？赏ㄟ^(guò)提高電源電壓
③可動部分被卡阻。取出卡阻物
三、 安裝注意事項與使用維護
對于電氣設備，是否能延長使用壽命，關鍵還在于安裝時是否正確，使用過程中是否得當，是否及時維護。因此，電氣設備的安裝使用方法和維護顯得極其重要。下面分別針對接觸器的安裝和維護進行說明。
（一）安裝注意事項
1、 在安裝使用前，應檢查線圈的額定電壓是否和實際的使用相符。
2、 在使用前，將鐵芯上面的防銹油脂或銹垢用汽油擦凈。避免在使用過程中出現粘住的現象。導致斷電不能釋放。
3、 在安裝的時候，一般垂直安裝，傾斜角不能太大，不得超過5°，否則會影響到接觸器的動作性能。
4、 在安裝的時候，特別是連接導線的時候，要注意細碎導線要清理干凈，避免掉入接觸器內部，引起接觸器卡阻，造成線圈燒毀。
5、 在連接導線的時候，一定不要將導線金屬部位裸露在空氣中，避免氧化。要將各個螺絲擰緊，避免因振動導致的導線接觸不良。
6、 在安裝時，應使有孔的兩面放在上下兩面，有利于散熱。
（二） 交流接觸器使用維護
一般情況下，交流接觸器維護分為運行時維護和不工作時維護，下面分別說明。
1、 運行時維護
（1） 在正常使用時，要檢查負載電流是否在正常范圍之內。
（2） 觀察相關指示燈是否和電路正常指示燈相符合。
（3） 在運行中聲音是否正常，有沒有因接觸不良造成的雜音。
（4） 接觸點是否有燒損現象。
（5） 周?chē)h(huán)境是否存在對接觸器運行不良的狀態，比如潮濕、粉塵過多，振動過大等。
2、不運行時維護
（1）在停止使用時，對接觸器進行定期清掃，保持接觸器干凈。特別是連接線是否牢靠，有無松動的地方，連線絕緣是否受損等。
（2）觸頭系統的維護：如動靜觸電是否接觸可靠，中間彈簧是否正常，有無卡阻現象。觸頭是否有松動，是否有燒損痕跡，按壓觸頭是否靈活可靠接觸。
（3）嚴格測量交流接觸器的相間絕緣電阻，且電阻值不低于10MΩ
（4）接觸器線圈的維護，如是否有開焊，燒損等現象，線圈周邊的絕緣是否變色等。
（5）鐵芯的維護：可以在斷電的情況下進行拆卸檢查，一般檢查鐵芯的接觸器，主要是在運行的時候有異常聲音，因?yàn)殍F芯松散或生銹，也是接觸器發出異響的原因之一。同時也可以觀察短路環是否有損壞，如有需要及時更換。
總之，接觸器的有些故障是逐漸積累形成的，如果我們經常巡視，認真檢查，發現問題并及時修理維護，就能避免更大的事故。我們只有在思想提升高度，在日常工作中重視問題，積極采取有效措施，便能大大減少接觸器的故障，保障設備的安全正常運行。
