【照明配電箱】規格型號與技術條件：

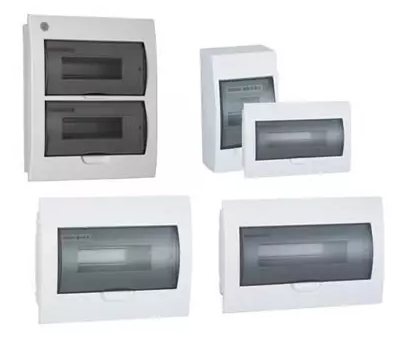

照明配電箱規格型號
照明配電箱型號多種多樣，但是根據所應用的不同，照明配電箱型號不同，因此照明配電箱尺寸以及價格等方面也是大不一樣。照明配電箱在安裝使用的過程中，所適應的環境最高溫度為四十?dāng)z氏度左右，標準的照明配電箱的額定電流為40到125安，工作的電壓為220，380伏，因?yàn)檎彰髋潆娤涫且环N比較特殊的設備，在安裝的高度上也是極有講究的，最高不得超過2000米左右。當然這些數據都是小編搜集而來的，給大家提供參考。
照明配電箱型號1：XRM-302-05-2B（H）
這第一個照明配電箱型號，一般的人理解起來有點復雜，每一個數字和字母的組合都是代表著特殊的型號意義。XRM代表的是這個照明配電箱屬于嵌入式的，302指的是設計的序號，05可能就是指該照明配電箱的方案號，最后的2B（H）是指照明配電箱的高度以及寬度均為200mm，這就是該照明配電箱型號的完整詮釋。其他型號的照明配電箱可能因?yàn)樯a(chǎn)廠家的不同，所制作的型號也有所差異，但是大體上和這個型號是差不多的。
照明配電箱型號2：XRM-305-3B-H
接下來在看看這第二個照明配電箱型號，XRM大家知道了吧，一定要記住是嵌入式的照明配電箱，305和之前的302都是一個意思，沒有太大的區別，照明配電箱型號之中凡是帶有B和H字母的，可能就是表示該款照明配電箱的寬度以及高度，像H這種字母前面沒有帶數字的，就是默認的標準型號，即2高度為40mm，除了嵌入式的型號之外，還有其他很多字母組合而成的照明配電箱型號。
照明配電箱型號3：PXT-4-3X10
照明配電箱不是一層不變的，因?yàn)樗褂玫姆秶容^廣泛，比如建筑工地，電廠，民用住宅，或者辦公大廈之類的，所以照明配電箱型號也有很多樣式。這款照明配電箱型號中的PXT和XRM一樣，是一種型號，數字4指得是設計序號，數字3是指進線相數為三相，數字10代表的是每項輸出的回路數為10。照明配電箱型號不同，尺寸也是有大有小，希望小編的講述可以幫助到大家。
照明配電箱型號4：XL-51動力箱系列型號
照明配電箱雖然是一個大眾比較不熟悉的有關于電路的產品，但是照明配電箱型號很多，小編也不能一一解釋完全，所以這里給大家介紹了XL-51動力箱系列的型號，XL代表著動力箱系列產品，該系列的產品只有XL-21/XL-51一個產品，單手其箱體的尺寸有接近十多個，一般都是1600（1700、1800）*600*370*、1600（1700、1800）*700*370、1600（1700、1800）*800*370這個幾個尺寸類型，尺寸不同，額定電流以及工作的電壓也是不一樣的，所以安裝之前一定要選擇好哦！
照明配電箱型號5：JXF防護箱系列型號
最后給大家介紹的這個防護箱系列的照明配電箱型號也是比較常用的一個型號產品，JXF代表著防護箱，其主要的型號也只有一個：JXF1000/JXF2000，和前面那款動力箱系列型號產品都差不多，其尺寸主要有250*250*140、300（400、500、600）*250*140、300（400、500、600）*300*140（180、200）、300（400、500、600）*400*140（200、230）等幾種，不知道大家看懂了沒有呢！好像解釋的很復雜。
照明配電箱技術條件
1）正常使用條件
（1）周圍空氣溫度不得超過+40℃，而且在24 h內其平均溫度不得超過+35℃。周圍空氣溫度的下限為－5℃。
（2）大氣條件：空氣清潔，在最高溫度+40℃時，其相對濕度不得超過50%。在較低溫度時，允許有較大的相對濕度。例如：+20℃時相對濕度為90%。但應考慮到由于溫度的變化，有可能會偶然地產生適度的凝露。
（3）海拔高度不超過2000 m。
（4）污染等級3。
2）電氣參數
（1）額定工作電壓
①主電路：220，380V。
（2）額定電流
①額定電流：40～125A，
3）柜架結構
（1）設備的柜架可采用焊接或由螺釘組裝連接而成。柜架和外殼應有足夠機械強度和剛度，應能承受所安裝元件及短路時所產生的機械應力和熱應力，并應考慮防止構成足以引起較大渦流損耗的磁性通路。同時不因設備的吊裝、運輸?shù)惹闆r而影響設備的性能。為了確保防腐蝕，設備應采用防腐蝕材料或在裸露的表面涂上防腐蝕層，同時還要考慮使用及維修條件。
4）電氣間隙、爬電距離和隔離距離
見JB/T 9661-1999要求。
5）設備內的電氣連接與絕緣導線
見JB/T 9661-1999要求。
6）元件的選擇與安裝
見JB/T 9661-1999要求。
7）設備的防護等級
見JB/T 9661-1999要求。
8）保護接地
見JB/T 9661-1999要求。
9）溫升
溫升按GB 7251.1—2006中7.3的規定。
10）介電強度
見JB/T 9661-1999要求。
11）短路保護與短路耐受強度
見JB/T 9661-1999要求。
12）機械、電氣操作性能
設備的機械、電氣裝配應符合設計要求，動作正常。
