制冷劑回收、抽真空、檢漏、充制冷劑-哪里可以考制冷證?

[日期:2020-08-14]   來源:云南技能培訓網  作者:云南技能培訓網   閱讀:1858次

制冷劑的排放


制冷劑的排放一般指直接把制冷劑排放到空氣中,


排放時,周圍環境一定要通風良好,不能接近明火,否則要產生有毒氣體。

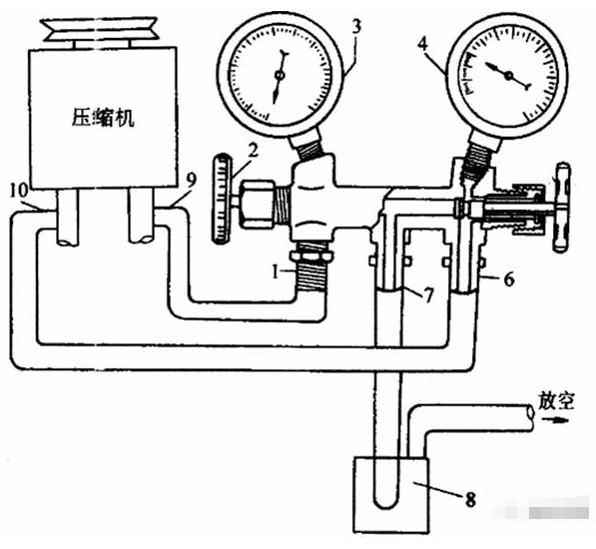

1、關閉歧管壓力計上的高、低壓手動閥,并將其高、低壓軟管分別接在壓


縮機高、低壓檢修閥上,中間管的自由端放在工作擦布上。


2、慢慢打開高壓手動閥,讓制冷劑從中間軟管上排出,閥門不能開得太

大,否則壓縮機內的冷凍潤滑油會隨制冷劑流出。


3、當壓力表讀數降到0.35MPa以下時,再慢慢打開手動閥,使制冷劑從

高、低壓兩側同時排出。


4、觀察壓力表讀數,隨著壓力下降,逐漸開大高、低壓手動閥,直至高、

低壓表的讀數指示為零。


制冷劑的回收


制冷劑回收主要有以下三個辦法:


冷卻法、壓縮法、吸附脫離法


回收過程中會造成制冷劑質量不純,因而最好對回收的制冷劑進行再生處理。


1、回收步驟:


1)、將歧管壓力計接到回收機及汽車空調系統上,注意連接前必須使用空調系統的制冷劑沖洗所有連接軟管,以排除軟管內的空氣。

2)、將回收鋼瓶與回收機連接起來,同樣要排除軟管內的空氣。

3)、接上電源,打開開關,按說明書進行回收操作和停機。

4)、使用真空泵,進行系統抽真空。

5)、將回收后經過干燥、過濾、去油處理的制冷劑充裝到回收鋼瓶中。

關機,切斷電源,卸下所有連接管。

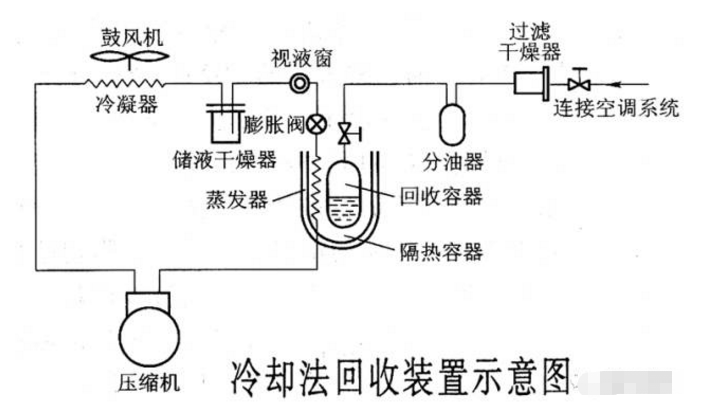

2、冷卻法回收


使制冷劑蒸氣冷卻液化,可使用干冰等使制冷劑冷卻、液化后回收,此法適宜于干凈的制冷劑。


冷卻法有一套獨立的冷凍循環系統,回收容器內的制冷劑在蒸發器中冷凝成液體。從汽車空調系統排出的制冷劑通過過濾干燥器,除去水分和雜質;通過分油器除去制冷劑中的潤滑油,進入回收容器。對于制冷劑純度要求不太嚴格的場合,被回收的制冷劑可重新加注到制冷系統。


3、壓縮法回收


用壓縮的方法將制冷劑蒸發變成液體:從空調系統排出的制冷劑通過過濾干燥器,除去水分和雜質,受吸氣壓力調節控制閥,部分液態制冷劑存留在儲液罐中,氣態制冷劑進入壓縮機被壓縮成高溫高壓氣體,通過分油器時,與制冷劑混合的冷凍潤滑油被分離出來,流回壓縮機,制冷劑則進入冷凝器被冷卻,通過氣液分離器,被冷凝的液態制冷劑流到回收容器,回收容器中的部分氣態制冷劑會通過毛細管被壓縮機吸入。


制冷系統抽真空


抽真空是為了排除制冷系統內的空氣和水氣,是空調維修中一項極

為重要的程序。因?yàn)閷?duì)制冷系統進行維修或更換元件時,空氣會進入

系統,且空氣中含有一定量的水蒸(濕空氣)


系統抽真空時,時間越長,系統內殘余的水分就越少。為最大限度地將系統內的空氣及濕氣抽出,必須采用重復抽真空法,即第一次抽真空完畢后,再連續抽30min以上。

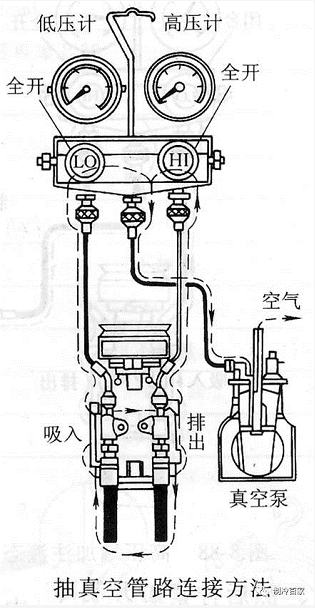

抽真空管路連接方法:


1)將歧管壓力計上的兩根高、低壓軟管分別與壓縮機上的高\(yùn)低接口相連;將歧管壓力計上的中間軟管真空泵相連。


2)打開歧管壓力計上的高、低壓手動閥,起動真空,并注視兩個壓力表,將系統抽真空至98.70—99.99kPa。


3)關閉歧管壓力計上的高、低壓手動閥,觀察壓力表指示壓力是否回升。若回升,則表示系統泄漏,此時應進行檢漏和修補。若壓力表針保持不動,則打開高、低壓手動閥,起動真空泵繼續抽真空15—30min,使其真空壓力表指針穩定。


4)關閉歧管壓力計上的高、低壓手動閥。


5)關閉真空泵。先關閉高、低壓手動閥,然后關閉真空泵,以防止空氣進入制冷系統。


制冷系統檢漏


1、壓力檢漏


向制冷系統中加入氮?dú)猓缓笥梅试硪簷z漏。若有泄漏,泄漏處會出現肥皂泡。采用壓力檢漏時,嚴禁用壓縮空氣進行檢漏,因?yàn)閴嚎s空氣中含有水分,水分隨空氣進入后會在膨脹閥處產生冰堵。工業氮?dú)鉄o腐蝕性、無水分,且價格便宜,但瓶裝高壓氮?dú)庖欢ㄒ脺p壓表加注。

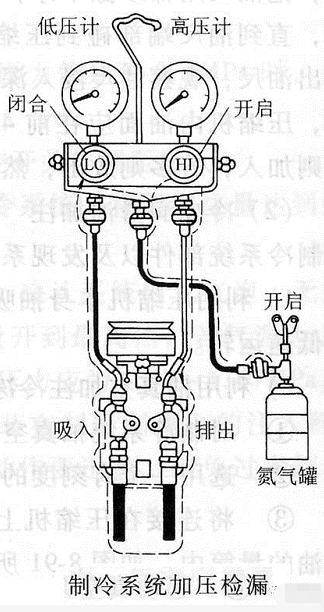

加壓試漏時,首先應正確連接歧管壓力計:高壓軟管接在排氣管道

(高壓側),低壓軟管接在吸氣管道上(低壓側)。將軟管連接在壓縮

機的高、低壓檢修閥上,打開高、低壓檢修閥,向系統中加入干燥氮

氣其壓力一般應為1.5MPa左右。當系統達到規定壓力后,用肥皂液

涂在系統的各連接處和焊接處,仔細觀察有無泄漏。


泄漏大的地方有微小聲音,并出現大泡沫,泄漏小的地方,則間斷

出現小泡沫,所以檢漏必須仔細,并反復檢查35次,發現泄漏處應

作出記號并及時加以修復,然后再去試漏其他接頭處,直至泄漏徹底

排除。修漏完畢,應試漏,讓系統保壓2448h,若壓力不降低,則

試漏合格,倘若壓力有顯著降低,必須重新進行檢漏,直到找出泄漏

處并加以排除為止。


2、真空檢漏


用真空泵進行,真空度應達到0.1MPa,保持24h內真空度沒有顯著升高即可。抽真空用于抽出系統中殘留的氮?dú)、檢查系統有無泄漏以及使系統干燥。只有在系統抽真空后才能加注制冷劑。


3、外觀檢漏


制冷劑泄漏部位往往會滲出冷凍潤滑油,若發現在某處有油污滲出,可進一步用清潔的白紙擦拭或用手直接觸摸檢查。如仍有油冒出,則可能有泄漏。



5制冷劑的加注

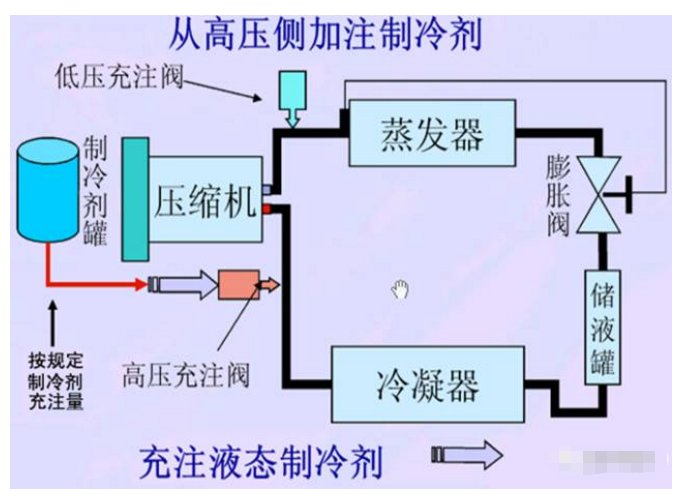

1、高壓端加注


壓縮機排氣閥(高壓閥)的旁通孔(多用通道)加注,加入的是制冷劑液體。其特點是安全、快速,適用于制冷系統的第一次加注,即經檢漏、抽真空后的系統加注。但用該方法時必須注意,加注時不可開啟壓縮機(發動機停轉),且制冷劑罐要求倒立


操作步驟:

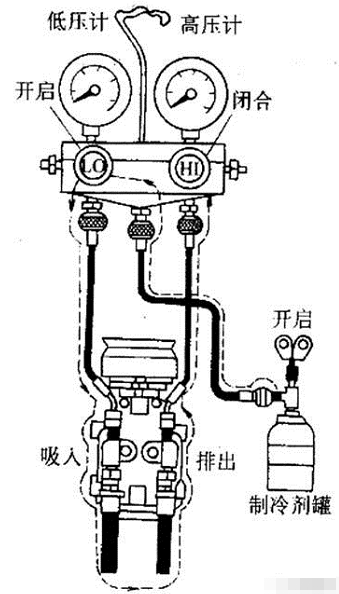

1)、當系統抽真空后,關閉歧管壓力計上的高、低壓手動閥。

2)、將中間軟管的一端與制冷劑罐注入閥的接頭連接,打開制冷劑罐開啟閥,再擰開歧管壓力計軟管一端的螺母,讓氣體溢出幾分鐘,然后擰緊螺母。

3)、擰開高壓側手動閥至全開位置,將制冷劑罐倒立。

4)、從高壓側注入規定量的液態制冷劑。關閉制冷劑罐注入閥及歧管壓力計上的高壓手動閥,然后將儀表卸下。從高壓側向系統加注制冷劑時,發動機處于不起動狀態(壓縮機停轉),不要擰開歧管壓力計上的低壓手動閥,以防產生液壓沖擊。

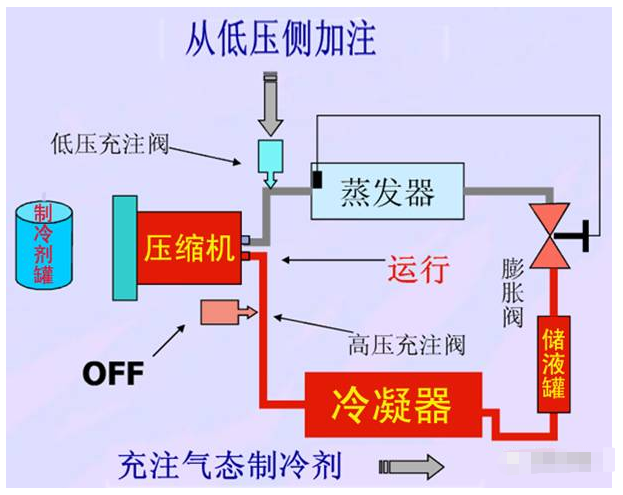

2、低壓端加注


從壓縮機吸氣閥(低壓閥)的旁通孔(多用通道)加注,充入的是制冷劑氣體,其特點是加注速度慢,可在系統補充制冷劑的情況下使用。


操作步驟

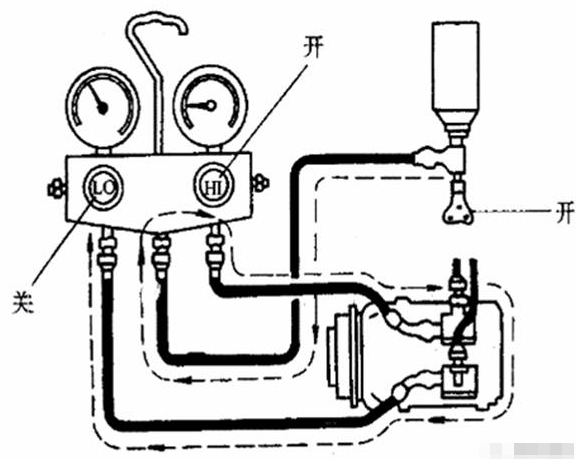

1)、將歧管壓力計與壓縮機和制冷罐連接好。

2)、打開制冷劑罐,擰松中間注入軟管在歧管壓力計上的螺母,直到聽見有制冷劑蒸氣流動聲,然后擰緊螺母。從而排出注入軟管中的空氣。

3)關閉手動高壓閥,將制冷劑鋼瓶直立,起動發動機,使空調壓縮機運轉,打開低壓手動閥,讓氣態制冷劑從低壓側進入壓縮機,當系統的壓力值達到0.4MPa時,關閉低壓手動閥和制冷劑罐開關閥。

4)起動發動機,將空調開關接通,并將鼓風機開關和溫控開關都調至最大。

5)再打開歧管壓力計上的手動閥,讓制冷劑繼續進入制冷系統,直至加注量達到規定值。


6)、在向系統中加注規定量制冷劑之后,從視液窗處觀察,確認系統內無氣泡、無過量制冷劑。隨后將發動機轉速調至2 000rmin,冷鼓風機風量開到最高擋,若氣溫為3035℃,則系統內低壓側壓力應為0.147—0.192MPa,高壓側壓力應為1.37—1.67MPa。


7)、加注完畢后,關閉歧管壓力計上的低壓手動閥,關閉裝在制冷劑罐上的注入閥,使發動機停止運轉,將歧管壓力計從壓縮機上卸下,卸下時動作要迅速,以免過多制冷劑泄出。


冷凍油的加注


利用壓縮機本身抽吸作用:將冷凍潤滑油從低壓閥處吸入,此時壓縮機一定要保持低速運轉。


1)、對制冷系統抽真空

2)、選用一個有刻度的量筒,盛入比要加注的冷凍潤滑油還要多的冷凍潤滑油。

3)、將連接在壓縮機上的低壓軟管從歧管壓力計上擰下來,并將其插入盛有冷凍潤滑油的量筒內。

4)、起動真空泵,打開歧管壓力計上的高壓手動閥,加注的潤滑油就從壓縮機的低壓側進入壓縮機中。當冷凍潤滑油量達到規定量時,停止真空泵的抽吸,并關閉高壓手動閥。

5)、按抽真空法加注冷凍潤滑油后,還應繼續對制冷系統抽真空、加注制冷劑。
