接多股銅線芯需要用什么工具?多股銅芯線接法圖解?
[日期:2020-08-23] 來源:云南技能培訓網 作者:云南技能培訓網 閱讀:1915次
接多股銅線芯需要用什么工具?
多股銅芯電線通常股數為奇數,如7股,19股等。每股的直徑比較粗而且硬。所以許多情況要用人工接。所用電工工具是電工刀剝皮,用鋼絲鉗彎線芯,用旋具撬分線芯。
多股銅芯線直接方法以7股線芯為例:

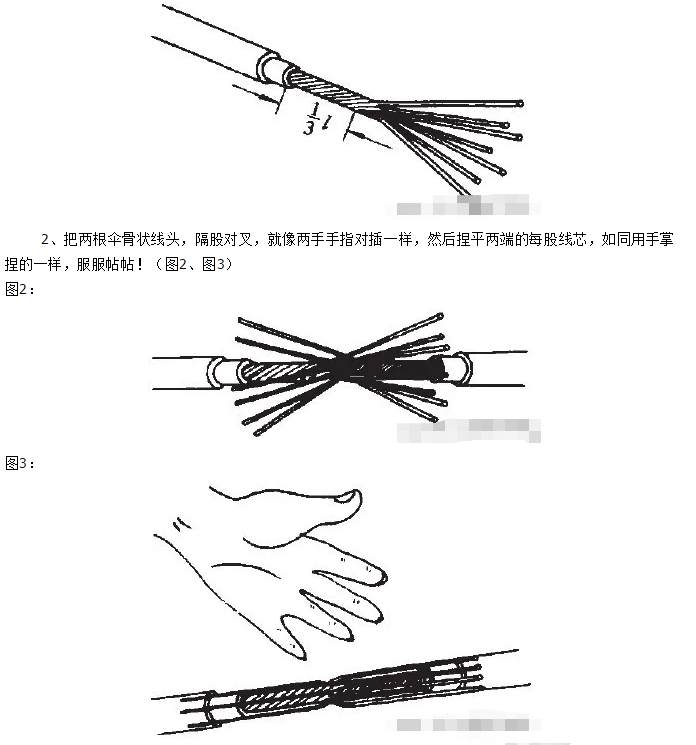

1、用電工刀剝?nèi)ソ^緣層后,用鉗子將7股線芯拉直,接著用鉗子將線芯根部全長L的1/3絞緊,再把其剩余的2/3分散成傘骨狀,并把每股線芯拉直。(圖1)
圖1:

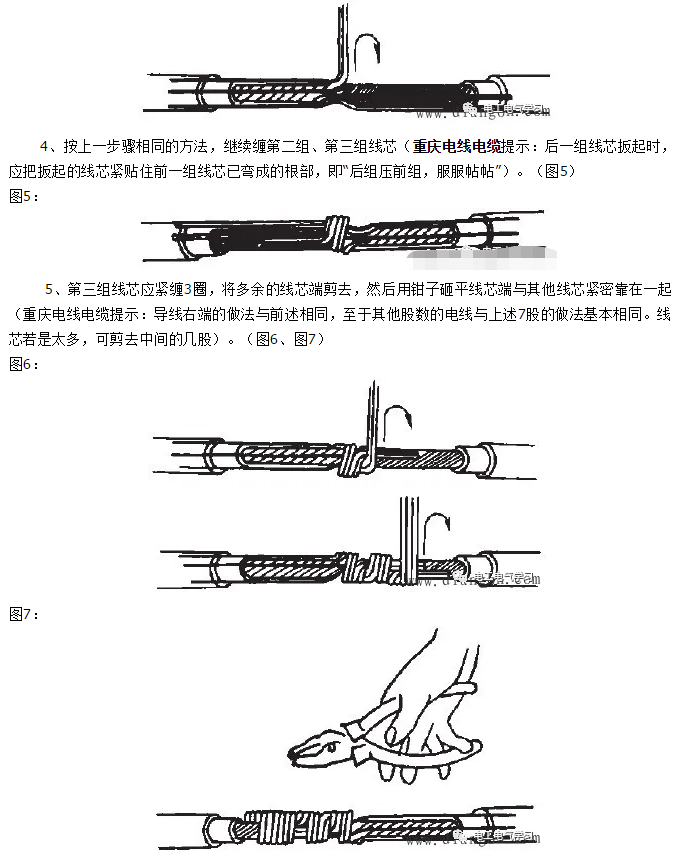

3、把捏平的左端或右端的7股線芯,按2、2、3股分成三組,接著把第一組2股線芯搬起垂直于線芯,按順時針?lè)较蚓o貼纏2圈,再扮成與線芯平行的直角。(圖4)
圖4:
