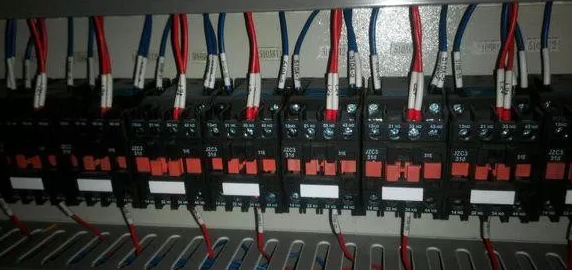

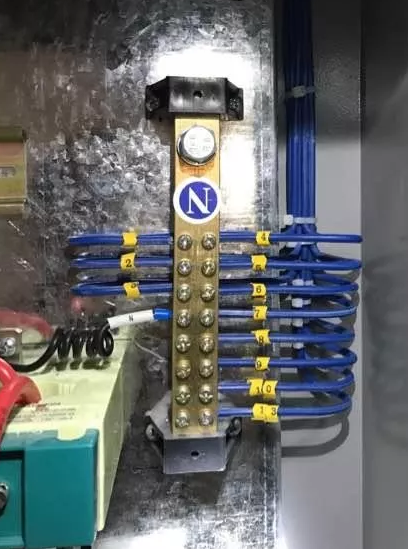

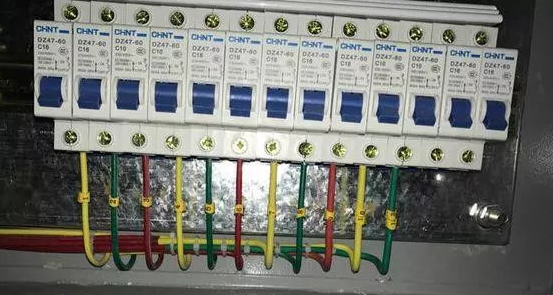

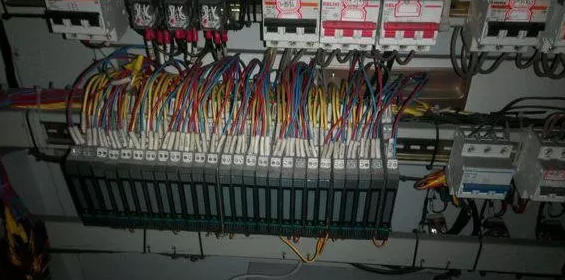

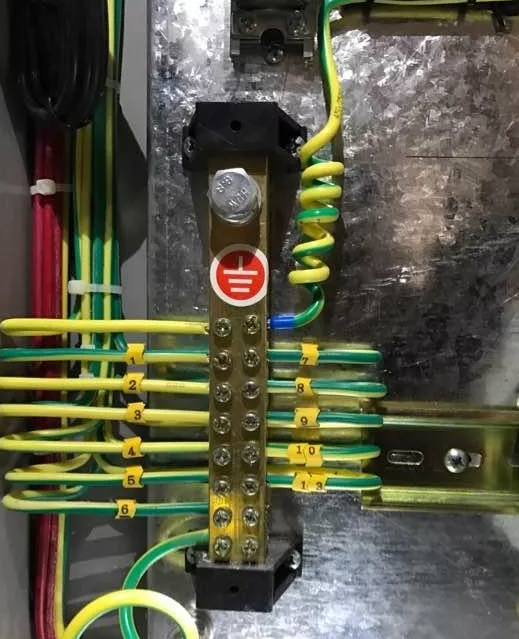

電工：配電柜的電纜接線圖片推薦
推薦幾個比較好的配電柜的電纜接線圖片，覺的咋樣？
配電箱（柜）適用于施工現場及戶外臨時用電，應滿足“三級配電、二級漏電保護、一機一閘、一漏一箱”配電及保護的使用要求。配電箱（柜）、開關箱的材質選用、制作工藝、箱內電氣元件的選擇、配置應符合國家相關標準，以及建設部“十一五”推廣應用技術的規定，產品應通過ＣＣＣ認證。
配電室布置應符合下列要求：
（一）配電柜正面的操作通道寬度，單列布置或雙列背對背布置不小于１．５ｍ，雙列面對面布置不小于２ｍ；
（二）配電柜后面的維護通道寬度，單列布置或雙列面對面布置不小于０．８ｍ，雙列背對背布置不小于１．５ｍ，個別地點有建筑物結構凸出的地方，則此點通道寬度可減少０．２ｍ；
（三）配電柜側面的維護通道寬度不小于１ｍ；
（四）配電室的棚頂與地面的距離不低于３ｍ。
配電箱架設應符合下列要求：
（一）固定式配電箱、開關箱箱體中心點與地面垂直距離１．４－－１．６ｍ。移動式箱體與地面垂直距離０．８—１．６ｍ。配電箱、開關箱應裝設在堅固、穩定的支架上。
（二）配電箱、開關箱在建筑物墜落半徑或塔吊臂旋轉半徑內的必須做雙層防護棚，并采取隔離措施。
