學習任務：
掌握變壓器、斷路器、隔離開關、繼電保護裝置、直流系統等設備的維護方法和內容。

學習目標：
1、了解變電站設備維護的制度及要求。
2、掌握變電站設備巡視的準備工作、常見方法及巡視內容
3、了解變電站主要電氣設備C、D類檢修的內容。
4、掌握變電站主要設備的典型維護性檢修工作方法。

變電站巡視的意義：
對設備的定期巡視檢查是及時掌握設備的運行情況、變化情況、發現設備的異常情況、確保設備的連續安全運行的主要措施。

需要重點掌握以下幾個關鍵知識點：

1、設備巡視的分類？
2、變電站設備巡視的方法主要有幾種？
3、運維人員應具備哪些能力？
4、什么是C、D類檢修的內容有哪些？

1、變電站設備巡視分類？

電站的設備巡視分為三類：例行巡視，全面巡視，特殊巡視。
1.例行巡視包括：
1）交接班巡視：交接班時，交接班人員都應按分工進行一次巡視檢查。
2）正常巡視：
2.全面巡視應按照規定時間和要求。主用于無人值守的變電站，應每周至少巡視一次。
3.特殊巡視是根據實際情況和規定的要求而增加的巡視。

2、巡視方法？
1.通過運維人員的眼觀、耳聽、鼻嗅、手觸等感官為主要檢查手段，發現運行中設備的缺陷及隱患。
2.使用工具和儀表，進一步探明故障性質。較小的障礙也可在現場及時排除。
3.常用的巡視檢查方法有以下五方面。
（1）目測法
（2）耳聽法
（3）鼻嗅法
（4）手觸法
（5）儀器檢測法

3、運維人員應具備哪些能力？

1．運維人員應達到崗位要求的能力，進行相關考試和考核，取得相應的資格。
2．運維一體化人員應掌握各種調度規程、繼電保護規程、運行規程等。
3．運維一體化人員應掌握電網結構及運行方式。
4．運維一體化人員應進一步提高對一次設備原理和結構的掌握能力。
5．運維一體化人員應掌握繼電保護及安全自動裝置等二次設備的原理及操作方法。

4、什么是C、D類檢修的內容有哪些？

輸變電設備狀態檢修就是根據設備狀態及安全風險，決定何時開展設備檢修、如何開展設備檢修。
狀態檢修應遵循“應修必修，修必修好”的原則。
檢修按工作性質內容及工作涉及范圍，檢修工作分為四類：A類檢修、B類檢修、C類檢修、D類檢修。其中A、B、C類是停電檢修，D類是不停電檢修。
A類檢修是指設備整體性檢查、維修、更換和試驗。
B類檢修是指設備局部性的檢修，部件的解體檢查、維修、更換和試驗。C類檢修是對常規性檢查、維修和試驗。
D類檢修是對設備在不停電狀態下進行的帶電測試、外觀檢查和維修。

變壓器的巡視要點

1.電力變壓器滲漏油
油浸變壓器滲漏油故障是變壓器的普遍故障，可分為油箱焊縫滲漏、高壓套管升高座或進入孔法蘭滲漏、低壓側套管滲漏、防爆管滲漏等。
2.電力變壓器的油溫與油位
運行中的電力變壓器的油溫會隨環境溫度和負荷大小的不同而發生變化。除此之外，造成電力變壓器油溫升高的原因還有冷卻器異常、散熱器不通暢等等。
變壓器油位與變壓器運行情況有很大關系，儲油柜的油位應與溫度相對應，油位過高往往是呼吸器堵塞、防爆管通氣孔堵塞所致，并且極易造成溢油現象。油位過低往往是由于變壓器漏油、修后沒及時補油，溫度過低等造成的。套管油位應正常、無滲漏，瓦斯繼電器油位正常、無滲漏，有載調壓儲油柜油位正常。

3.電力變壓器的聲音有無異常

電力變壓器正常運行時一般有均勻的嗡嗡聲。若出現“水沸聲”，則變壓器線圈可能出現了匝間、層間短路；若出現“放電聲”，則套管或變壓器內部可能有放電現象；若出現“爆裂聲”，則變壓器內部很可能被擊穿，要立即停用變壓器并檢查。

4.電力變壓器外表有無異常

電力變壓器外表異常主要包括變壓器壓力釋放閥、套管和器身等發生的異常。壓力釋放閥、安全氣道及其防爆膜應完好無損；套管外部無破損、無放電痕跡及其他異�，F(xiàn)象；呼吸器應完好，呼吸器油封不應缺油，呼吸應暢通，硅膠應干燥。

5.冷卻系統無異常

電力變壓器冷卻系統的風扇運行正常，出風口和散熱器無異物附著和嚴重積污；

二、變壓器檢修分類及C、D類檢修項目

電力變壓器C、D類檢修項目
1.C類檢修項目
1)按Q/GDW《輸變電設備狀態檢修試驗規程》規定進行試驗；
2)清掃、檢查、維修
2.D類檢修項目
1)帶電測試（在線和離線）
2)維修、保養
3)帶電水沖洗
4)檢修人員專業檢查巡視
5)冷卻系統部件更換（可帶電進行時）
6)其它不停電的部件更換處理工作

三、變壓器典型維護性檢修工作

按照國家電網公司《關于開展變電運維一體化的指導意見》的要求，近幾年

內，應逐步將變電站維護性檢修業務與運行業務相融合，實現變電站設備C、D

類檢修工作與運行巡視、倒閘操作、日常維護等業務均由變電運維人員統一實

施的工作模式，從而顯著提升變電運維工作的效率和效益。

案例1：變壓器鐵心接地電流測試

案例2：變壓器冷卻系統電源切換試驗

案例3：硅膠帶電更換

繼電保護狀態檢修決策

1．繼電保護狀態檢修應根據狀態評價結果，編制年度檢修計劃，確定檢驗時間、檢驗項目等。
2．繼電保護狀態檢修工作分停電檢修和不停電檢修，停電檢修分為A類檢修、B類檢修、C類檢修，不停電檢修為D類檢修
（1）A類檢修是指對繼電保護整屏更換或二次電纜全部更換后進行的新安裝檢驗，以及新設備安裝投產后進行的檢驗。
（2） B類檢修是整裝置更換、部分二次電纜更換后的停電檢驗，以及缺陷處理需要開展的診斷性試驗。
（3） C類檢修是例行性試驗、一次設備配合停電試驗以及停電更換插件、程序升級或修改定值之后開展的檢驗。
（4） D類檢修是指設備在帶電檢測或不停電的消缺、維護工作。

什么是紅外測試：
利用紅外輻射原理對材料表面進行檢測的方法。其實質是掃描記錄被檢材料表面上由于缺陷或材料不同的熱性質所引起的溫度變化。

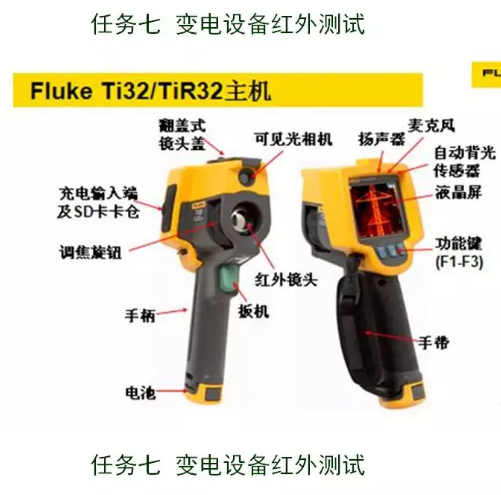

紅外測試專業術語

1.一般檢測：適用于用紅外熱像儀對電氣設備進行大面積檢測。
２.精確檢測：主要用于檢測電壓致熱型和部分電流致熱型設備的內部缺陷，以便對設備的故障進行精確判斷。
3.電壓致熱型設備：由于電壓效應引起發熱的設備。
4.電流致熱型設備：由于電流效應引起發熱的設備。
5.綜合致熱型設備：既有電壓效應，又有電流效應，或者電磁效應引起發熱的設備。

缺陷類型的確定及處理方法
紅外檢測發現的設備過熱缺陷應納入設備缺陷管理制度的范圍，按照設備缺陷管理流程進行處理。
根據過熱缺陷對電氣設備運行的影響程度分為以下三類:
一般缺陷:指設備存在過熱，有一定溫差，溫度場有一定梯度，但不會引起事故的缺陷。這類缺陷一般要求記錄在案，注意觀察其缺陷的發展，利用停電機會檢修，有計劃地安排試驗檢修消除缺陷。
嚴重缺陷:指設備存在過熱，程度較重，溫度場分布梯度較大，溫差較大的缺陷。這類缺陷應盡快安排處理。
危急缺陷:指設備最高溫度超過GB/T 11022規定的最高允許溫度的缺陷。這類缺陷應立即安排處理。

檢測周期要求
1、一般220kV及以上交(直)流變電站每年不少于兩次，在大負荷前和停電檢修及預試前，以便使查出的缺陷在檢修中能夠得到及時處理，避免重復停電。
2、110kV及以下重要變(配)電站每年檢測一次。
3、對于運行環境差、陳舊或有缺陷的設備，大負荷運行期間、系統運行方式改變且設備負荷突然增加等情況下，需對電氣設備增加檢測次數。

            4、新建、改擴建或大修后的電氣設備，應在投運帶負荷后不超過1個月內(但至少在24h以后)進行一次檢測。
