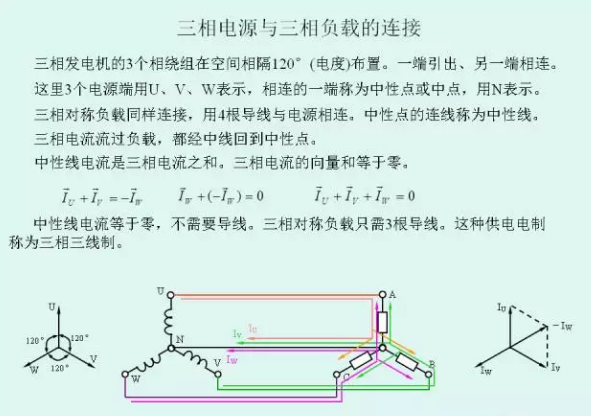

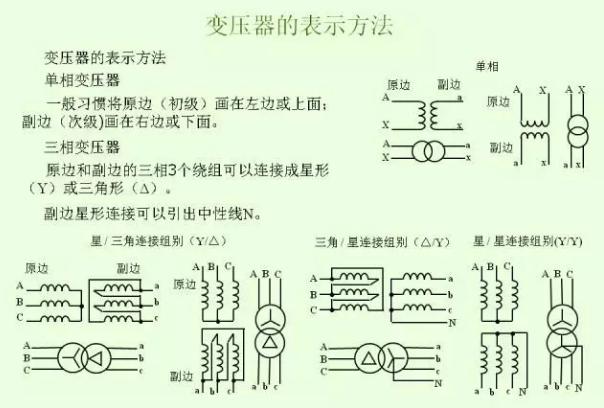

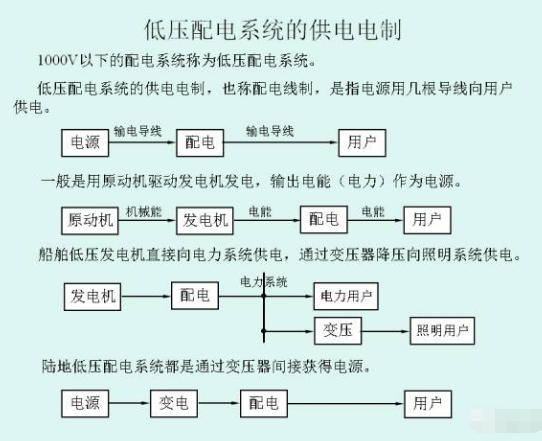

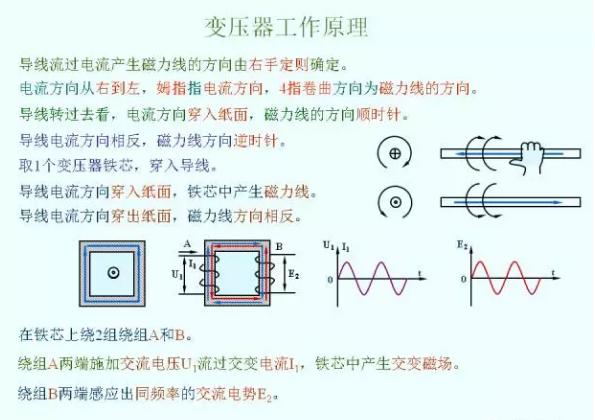

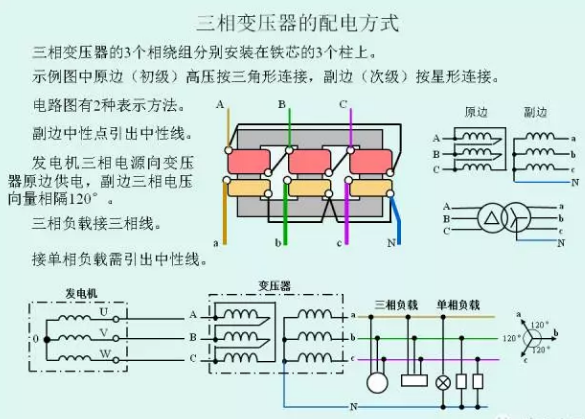

低壓配電系統的供電電制和漏電保護!
漏電保護
漏電保護
在低壓電路中作為:
防止人體觸電。
防止漏電引起的火災、設備燒壞和爆炸事故。

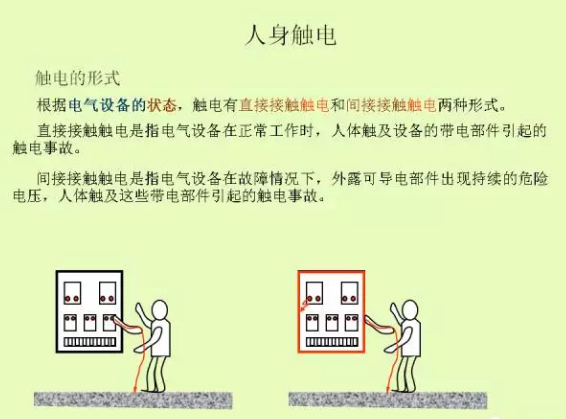

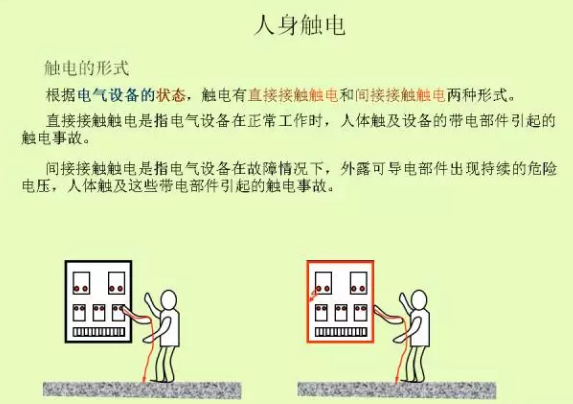

主要功能是提供間接接觸保護。
漏電保護動作電流小于30ma,也可作為直接接觸保護。
漏電保護有電壓型和電流型兩類。
電壓型用于變壓器中性點不接地的低壓系統。
漏電故障電流在接地裝置產生較高的電壓,繼電器動作,分斷電源開關。
電流型用于變壓器中性點接地的低壓系統。

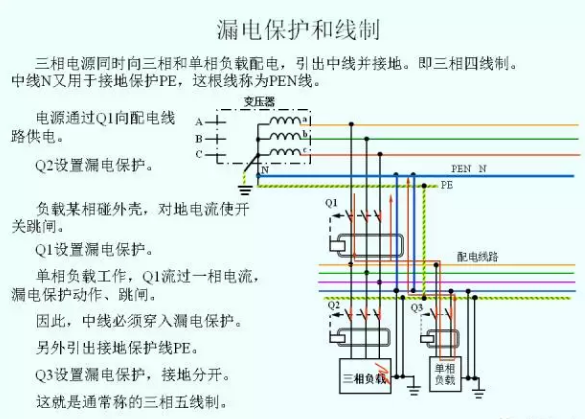

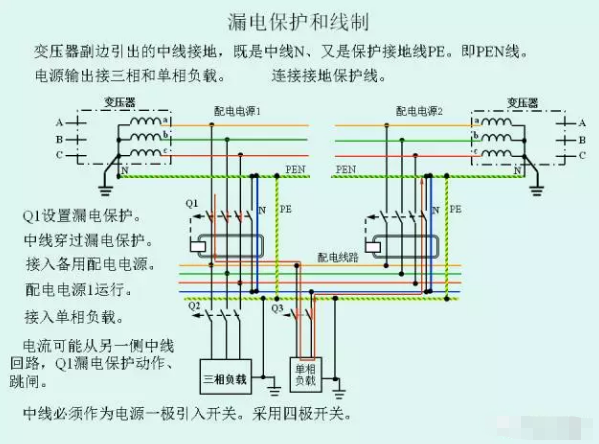

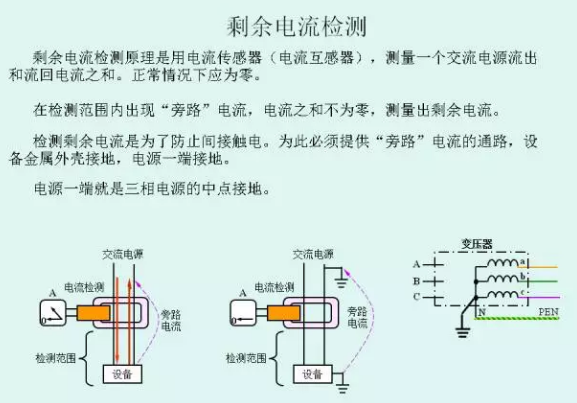

發生漏電,零序電流互感器檢測出漏電流,繼電器動作,分斷電源開關。
目前主要使用電流型漏電保護。

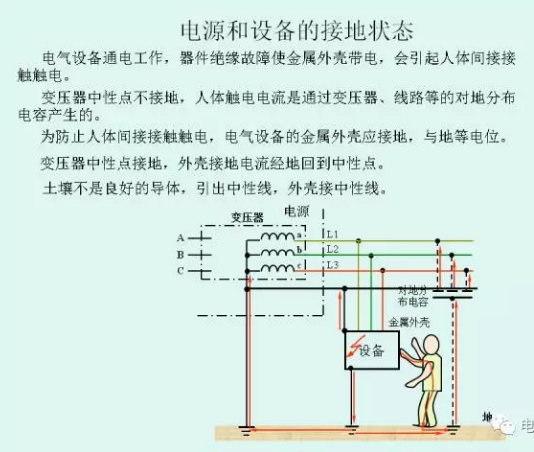

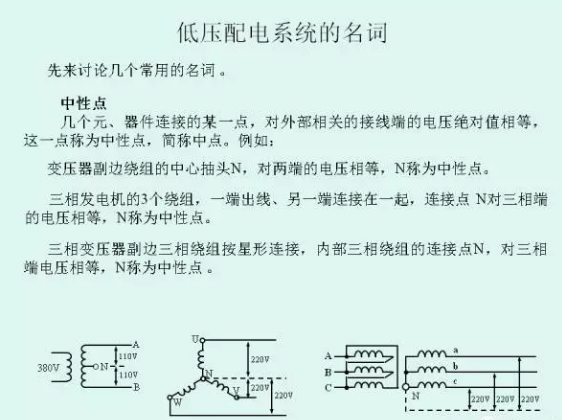

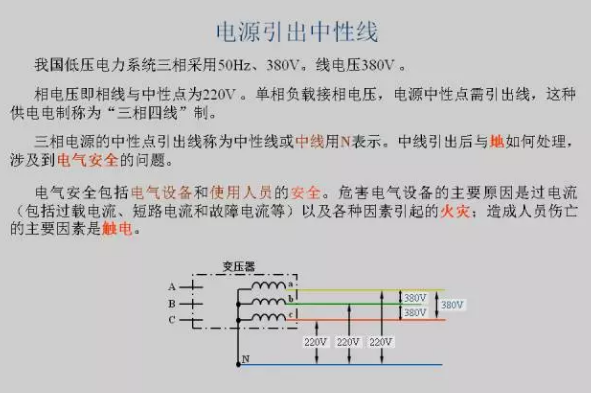

低壓電力系統的接地形式

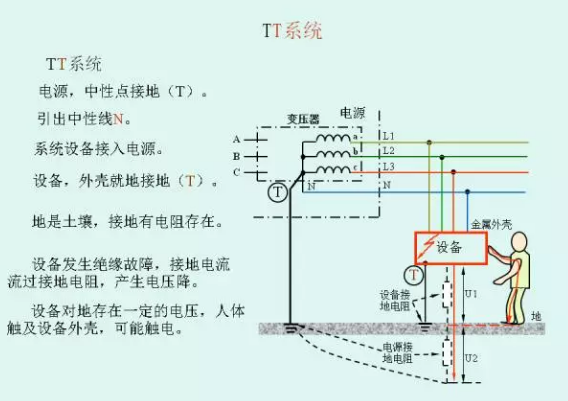

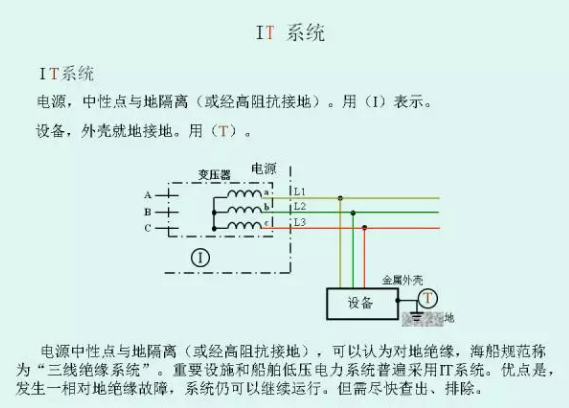

根據電源和設備的接地狀態,配電系統分為3種形式,即I T系統 、TT系統和TN系統。前字母表示電源的接地狀態;后字母表示設備的接地狀態。
字母是法文單詞的第一個字母,T(Terre)是大地、I(Isolation)是隔離、N(Neutre)是中性。

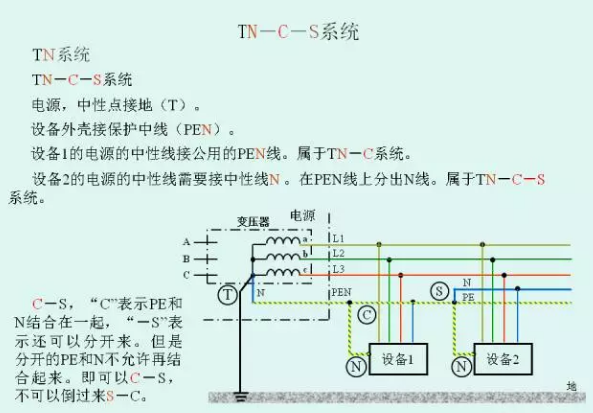

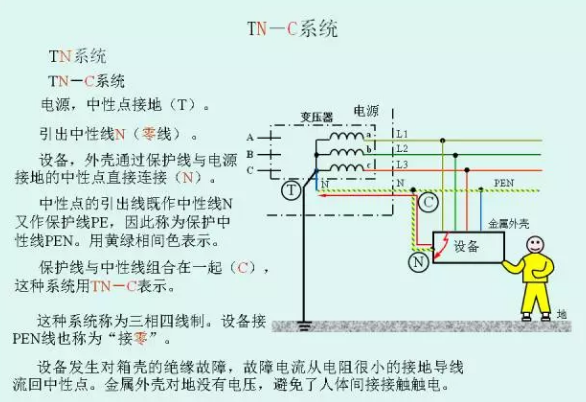

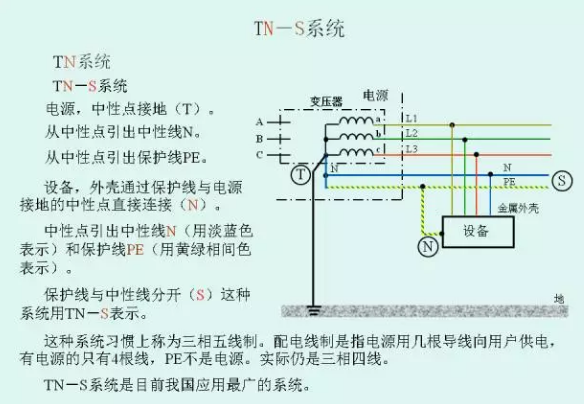

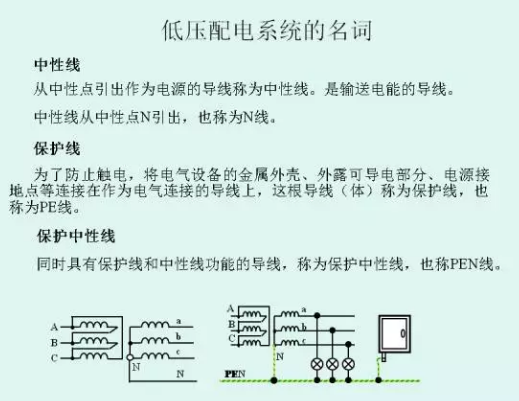

T N系統有3種類型:TN-S系統、 TN-C系統、TN-C-S系統。
S(Separe)是分開,即N與PE分開、 C(Combine)是結合,即N和PE結合在一起。
接地導線的截面
保護線PE的最小截面積
相線芯線截面(mm2) PE線最小截面(mm2)
S≤16 S
16< S≤35 16
S>35 S/2
保護線PE的最小截面積不小于2.5mm2。
CCS對接地的規定:
“1.3.4接地
1.3.4.1電氣設備的帶電部件以外的所有可接近的金屬部分均應接地!
關于接地導線的截面,與陸地的要求相似,即:
固定敷設電纜中的連續接地導體:
相關的載流導線(例如該設備的電源線)的截面S≤16mm2 的,接地導線最小截面Q應與S相等;S>16mm2 的,Q應為S的1/2(一半)但不小于16mm2 。
最小不小于1.5mm2 。
單獨固定的接地導體:
S≤2.5mm2 ,Q=S/2,但不小于1.5mm2
2.5<S≤120mm2 ,Q=S/2,但不小于4mm2
S>120mm2 ,Q=70mm2
電纜金屬護套用金屬夾箍夾住,再用導線引出接地。接地導體的截面Q
S≤25mm2 ,Q≥1.5mm2
S>25mm2 ,Q≥4mm2
電涌和電涌保護
電涌是超過系統正常電壓很多倍、時間很短的電壓脈沖。持續時間很短、電壓很高,也稱為瞬時過電壓。
瞬時過電壓會干擾設備的正常工作,甚至損壞電氣設備,特別是電子器件。
抑制和防止電涌危害的設備(器件),在中、高壓系統中稱為“避雷器”;在低壓系統中稱為“電涌保護器”或“浪涌保護器”或“電源防雷模塊”等。
電涌保護器簡稱“SPD”,是英文Surge ProtectionDevice的第一個字母。
