第一節 電 工 識 圖
電氣圖紙是電氣從業人員的通用語言，它以《電氣簡圖用圖形符號》GB/T 4728、《供配電系統設計規范》（GB 50052—2009）和《民用建筑電氣設計規范》（JGJ16— 2008）等為標準繪制，供電氣從業人員設計交流、安裝施工、檢修維護使用。常用的電氣圖紙主要有∶電氣概略圖（系統圖）、電氣平面圖、設備布置圖、安裝接線圖、電氣原理圖和詳圖等。
一、電工識圖的一般方法
（1）首先要看圖紙的有關說明 圖紙說明包括圖紙目錄、技術說明、器材明細表和施工說明書等�？炊@些內容有助于了解圖紙的大體情況、工程的整體輪廓、設計內容和施工要求等。
（2）識讀電氣概略圖 主要關注系統的組成和相對位置關系，不要求弄清電氣原理和接線等。
（3）識讀電氣原理圖的基本方法是∶
1）看主電路 看清主電路中有幾個用電設備，及它們的類別、用途、接線方式和一些不同要求等;弄清楚控制用電設備的電氣元件�？刂齐姎庠O備的方法很多，包括開關直接控制、啟動器控制和接觸器控制;了解主電路中所用的控制電器及保護電器，如電源開關（轉換開關及低壓斷路器）、萬能轉換開關、低壓斷路器中的電磁脫扣器及熱過載脫扣器的規格、熔斷器、熱繼電器及過電流繼電器等元件的用途及規格;看電源，要了解電源電壓等級，無論是380V還是220V，是從母線匯流排供電還是配電屏供電，或是從發電機組接出來的。
2）看輔助電路 輔助電路包含控制電路、信號電路和照明電路。分析輔助電路時要根據主電路中各電動機和執行電器的控制要求，逐一找出控制電路中的其他控制環節，將控制線路"化整為零"，按功能不同劃分成若干個局部控制線路來進行分析。
3）看聯鎖與保護電路 生產機械對于安全性、可靠性有很高的要求，除了合理地選擇拖動、控制方案以外，在控制線路中還設置了一系列電氣保護和必要的電氣聯鎖。
4）看特殊功能電路 在某些比較復雜的控制線路中，還設置了一些與主電路、控制電路關系不很密切的特殊功能電路，如計數電路、檢測電路、觸發電路、調溫電路等，這些電路往往自成一體，可進行獨立分析。
（4）識讀安裝接線圖 要先看主電路，由電源開始依次往下看，直至終端負載。主要弄清用電設備通過哪些電氣元件來獲得電源;而識讀輔電路時要按每條小回路去看，弄清輔助電路如何控制主電路的動作。尤其關注各模塊電路外接端子的編號和導線的關系。
（5）識讀照明電路的圖樣 要先了解照明原理圖與安裝圖所表示的基本情況;再看供電系統，即弄清電源的形式、外設導線的規格及敷設方式;然后看用電設備，弄清圖中各種照明燈具、開關和插座的數量、形式和安裝方式;最后看照明配線。
二、典型電氣圖樣的識讀
1.系統概略圖
概略圖只是概略表示系統或分系統的基本組成、相互關系及其主要特征，而不是全部組成和全部特征，這也是識讀概略圖應該把握的核心內容。
概略圖的基本特點是∶
（1）概略圖和框圖多采用單線圖，只有在某些 380/220 V低壓配電系統中，概略圖才部分地采用多線圖表示。
（2）概略圖中的圖形符號應按所有回路均不帶電，設備在斷開狀態下繪制。（3）概略圖應采用圖形符號或者帶注釋的框繪制�？騼鹊淖⑨尶梢圆捎梅枴⑽淖只蛲瑫r采用符號與文字。
（4）概略圖中表示系統或分系統基本組成的符號和帶注釋的框均應標注項目代號。項目代號應標注在符號附近，當電路水平布置時，項目代號宜注在符號的上方;當電路垂直布置時，項目代號宜注在符號的左方。在任何情況下，項目代號都應水平排列。
（5）概略圖上可根據需要加注各種形式的注釋和說明。如在連線上可標注信號名稱、電平、頻率、波形、去向等，也可將上述內容集中表示在圖的其他空白處。概略圖中設備的技術數據宜標注在圖形符號的項目代號下方。
（6）概略圖宜采用功能布局法布圖，必要時也可按位置布局法布圖。布局應清晰，并利于識別和信息的流向。
2. 電氣原理圖
用圖形符號繪制，并按工作順序排列，詳細表示電路、設備的全部組成部分和連接長系，而不考慮其相對位置的一種簡圖稱為電氣原理圖或電氣圖。電氣圖的基本特點是∶
（1）以國標圖形符號和文字符號表示電氣元件。
（2）主電路和控制電路分開，主電路通常用粗實線表示，畫在輔助電路的左邊或上部，輔助電路通常用細實線表示。

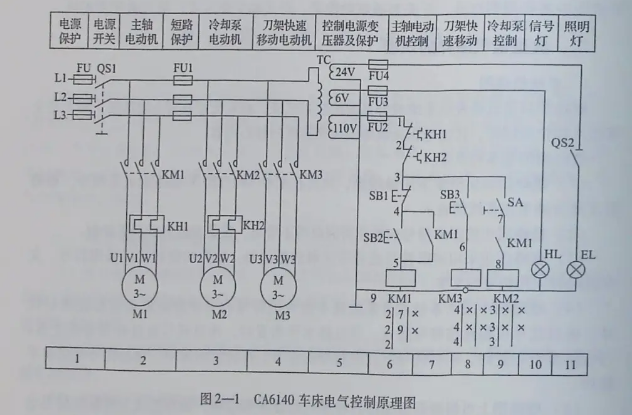

（3）同一電氣元件可以根據原理解釋需要分開繪制，但基本符號必須統一。如圖2—1 所示為 CA 6140 車床電氣控制原理圖。從圖中可以看出∶主電路有3臺交流異步電動機，其中，M1 是主軸電動機;M2 是冷卻泵電動機;M3 是刀架快速移動電動機。3 臺電動機均采用直接啟動。熱繼電器KH1、KH2 分別對 M1、M2 進行過載保護。FU1 對 M2 和 M3 進行短路保護，FU 串接在電源上，對 M1進行短路保護，還可以作FU1 的后備保護。接觸器 KM1、KM2、KM3 分別控制 M1、M2、M3 做單方向運轉。TC是控制變壓器，分別提供 110 Ⅴ交流控制電源、6 V信號電源、24 V 照明電源。FU2、FU3、FU4分別對以上3 種電路進行保護，KM1 為聯鎖觸頭，確保只有 M1 啟動后，M2 才能工作啟動。刀架的快速移動通過 SB3、KM3，由 M3 控制。照明燈 EL 由 QS2 控制，HL是電源信號燈。
3. 照明平面圖
（1）照明線路的表示方法 照明線路在平面圖上采用圖線和文字符號相結合的方法表示出線路的走向，導線的型號、規格、根數、長度、線路配線方式，線路用途等。線路特征和功能及線路敷設方式所對應的文字符號請讀者查閱相關電工手冊。
如標注線路符號"WL1—BLV—3×6+1x2.5-K—WE"含義是∶ 第1號照明分支線（WL1）;導線型號是鋁芯塑料絕緣線（BLV）;共有4根導線，其中3根為6mm2，另一根中性線為2.5mm2;配線方式為瓷瓶配線（K）;敷設部位為沿墻明敷（WE）。
（2）照明器具的表示方法 照明器具采用圖形符號和文字標注相結合的方法表示。文字標注的內容通常包括電光源種類、燈具類型、安裝方式、燈具數量、額定功率等。

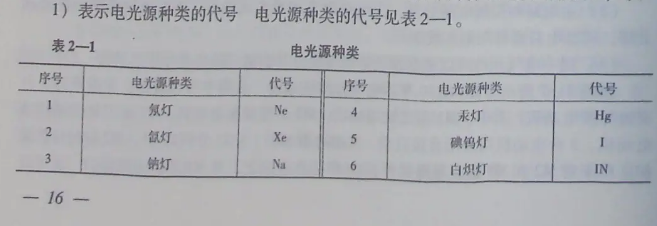

1）表示電光源種類的代號 電光源種類的代號見表2—1。

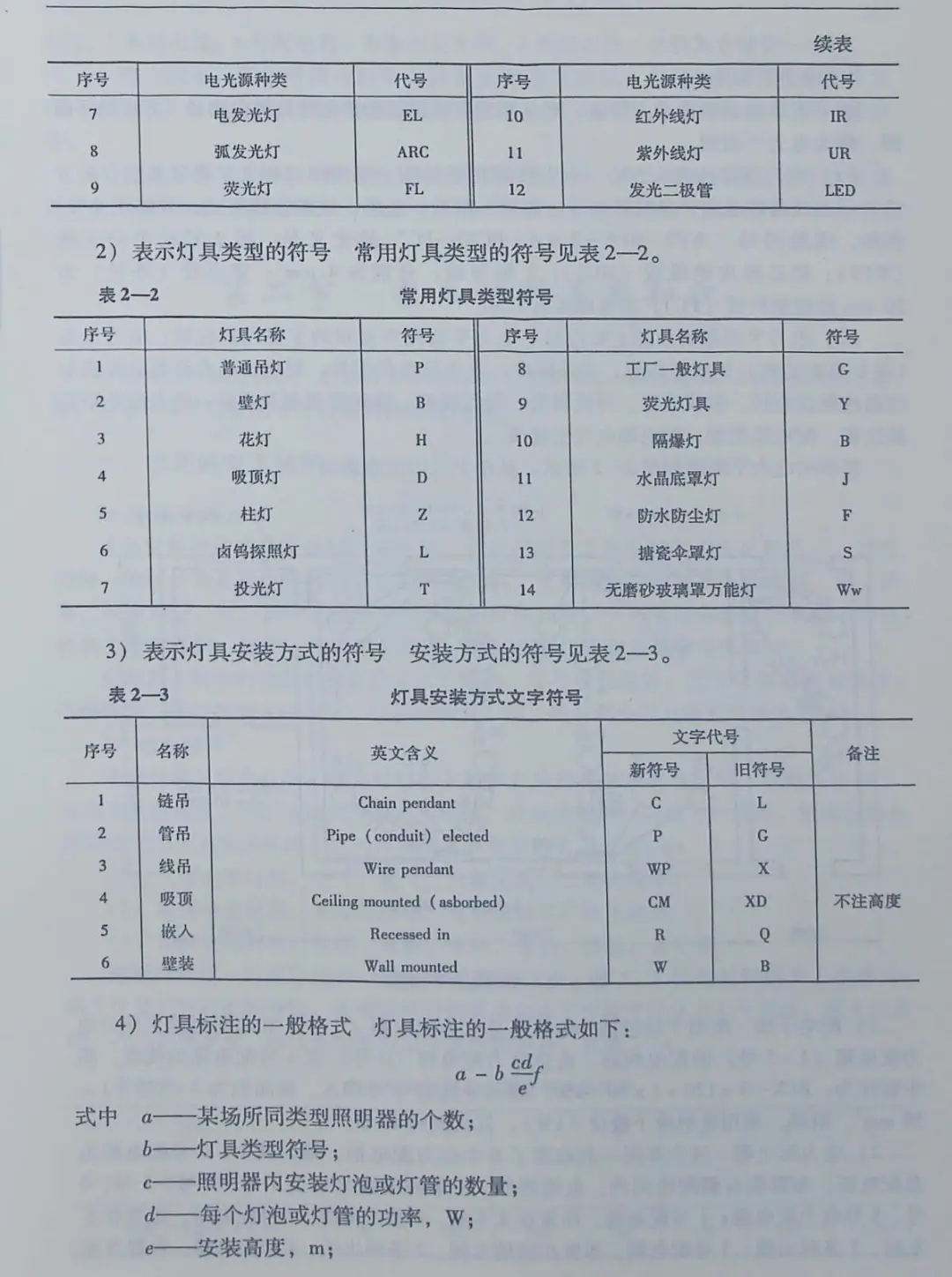

4）燈具標注的一般格式 燈具標注的一般格式如下∶
f--安裝方式符號。
4. 電力平面圖
用來表示電動機類動力設備、配電箱的安裝位置和供電線路敷設路徑、方法的平面圖，稱為電力平面圖。
（1）電力線路的表示方法 電力線路在平面圖上采用圖線和文字符號相結合的方法表示出線路的走向，導線的型號、規格、根數、長度，線路配線方式，線路用途等。例如，線路符號"WP2—BLX-3×4—PC20—FC"的含義是∶第2 號動力分干線（WP2）;鋁芯橡皮絕緣線（BLX）;3 根導線，分別為4 mm2;穿直徑（外徑）為 20mm 的硬塑料管（PC）;沿地暗敷（FC）。
（2）電力平面圖表示的主要內容 電力平面圖所表示的主要內容包括∶電力設備（主要是電動機）的安裝位置，安裝標高;電力設備的型號、規格;電力設備電源供電線路的敷設路徑、敷設方法、導線根數、導線規格、穿線管類型及規格;電力配電箱安裝位置、配電箱類型、配電箱電氣主接線。

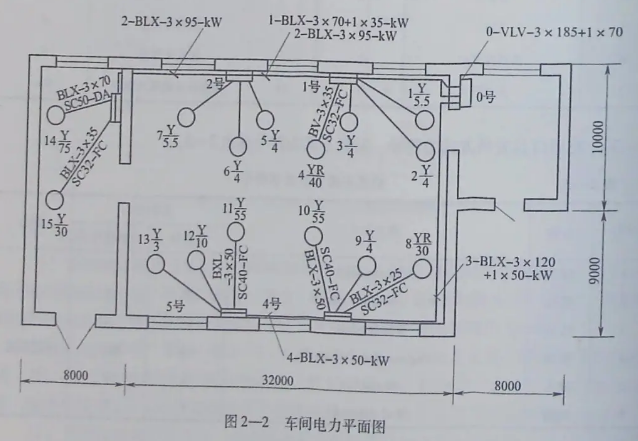

某車間電力平面圖如圖 2—2 所示。從圖上可以大致看出∶
1）配電干線 配電干線包括外電源至總電力配電箱（0號）和總配電箱至各分電力配電箱（1~5號）的配電線路。由總電力配電箱（0號）至4號配電箱的線纜，圖中標注為∶ BLX-3×120+1×50—kW，表示導線型號為 BLX，截面積為3×120＋1× 50 mm2，沿墻，采用瓷絕緣子敷設（kW），其長度約40m。
2）電力配電箱 這個車間一共布置了6個電力配電柜、箱，其中∶0號配電柜為總配電柜，布置在右側配電間內，電纜進線，3 條回出線分別至1號、2 號、3 號、4號、5號電力配電箱;1號配電箱，布置在主車間，4條回出線;2 號配電箱，布置在主車間，3條回出線;3號配電箱，布置在輔助車間，2條回出線;4號配電箱，布置在主車間，3 條回出線;5 號配電箱，布置在主車間，3 條回出線。
3）電力設備 圖中所描述的電力設備主要是電動機。各種電動機按序編號為 1～15，共 15 臺電動機。圖中分別表示了各電動機的位置、電動機的型號、規格等。
配電支線 由各電力配電箱至各電動機的連接線，稱為配電支線，圖中詳細描述了這 15 條配電支線的位置、導線型號、規格、敷設方式、穿線管規格等。
