登高架設施工現場安全防護

一、安全帽

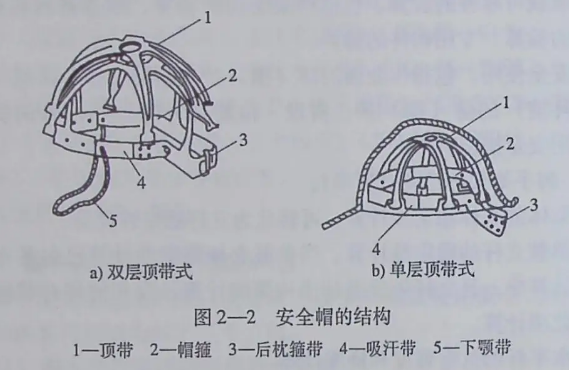

安全帽是指對人頭部受墜落物及其他特定因素引起的傷害起防護作用的個人防護用品。它是防沖擊的主要用品，可以承受和分散落物的沖擊力，并保護或減輕由于高處墜落頭部先著地面的撞擊傷害。安全帽的結構如圖 2—-2所示。

進入施工現場必須正確佩戴安全帽，高處作業中安全帽的保護作用顯得尤為重要和突出。在佩戴安全帽時應注意以下事項∶

（1）佩戴安全帽時，必須系緊帽帶，以防止因安全帽墜落而失去防護作用。因?yàn)槿绻�不系緊帽帶，一旦重物墜落到頭部，安全帽將脫離頭部，產生嚴重后果;安全帽必須戴正，否則，一旦頭部受到打擊，就不能減輕對頭部的傷害。

（2）不同頭型或冬季佩戴在防寒帽外邊時，應隨頭型大小調節好帽箍，保留帽襯與帽殼之間緩沖作用的空間（塑料襯垂直間距為25～ 50 mm，棉織或化纖帶垂直間距為30~50 mm）;保證佩戴高度為80～ 90 mm。

（3）不準使用缺襯、缺帶及破損的安全帽。安全帽在使用過程中會逐漸損壞，應經常進行檢查，發生開裂、下凹、嚴重磨損等情況時不得使用。

（4）安全帽不得坐壓或盛其他物品，保持安全帽的完好及使用性能良好。

（5）建筑施工現場必須使用符合國家標準《安全帽》（CB 2811— 2007）的安全帽。每頂安全帽應有永久性標識，包括標準（GB 2811—2007）編號、制造廠名、生產日期（年、月）、產品名稱（由生產廠命名）、產品的特殊技術性能（如果有）。

（6）對按規定已到期的安全帽，企業要進行抽查測試，合格后方可繼續使用。以后每年抽檢一次，抽檢不合格則該批安全帽報廢。

二、安全帶

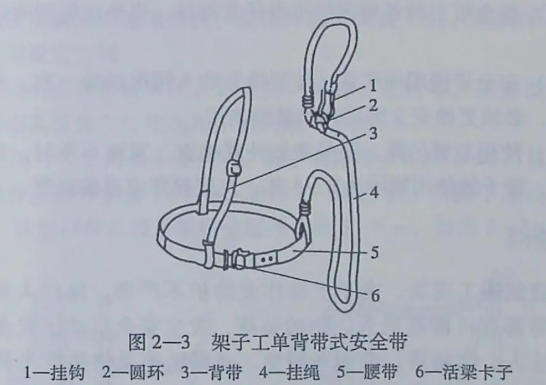

安全帶是主要用于防止人體墜落的防護用品，它同安全帽一樣是用于個人的防護用品，無論工地內獨立懸空作業的有多少人員，只要有一人不按規定正確佩戴安全帶，就存在著墜落的隱患。因此，建筑施工中的攀登作業、懸空作業，如搭設腳手架，吊裝混凝土構件、鋼構件及設備等，在沒有可靠有效防護設施的情況下，操作人員必須系掛好安全帶。架子工單背帶式安全帶如圖2—3 所示。

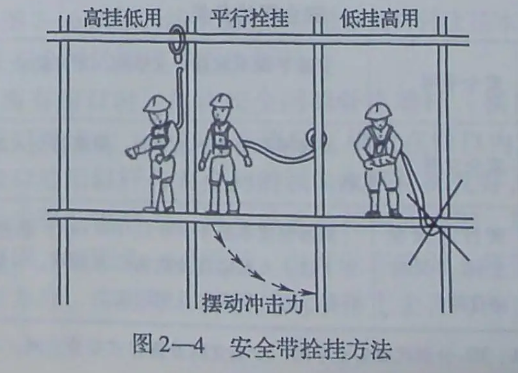

（1）高處作業必須使用安全帶，尤其在搭設各種腳手架、吊裝作業人員在高處移動和作業時，必須系掛好安全帶。獨立懸空作業人員除有安全網防護外，還應以安全帶作為防護措施的補充。如圖2—4 所示，安全帶應做垂直懸掛，應高掛低用;當作水平位置懸掛使用時，要注意擺動、碰撞;不宜低掛高用;安全帶嚴禁打結、續接，以免繩結受力后剪斷;不得將掛鉤直接掛在不牢固物和非金屬繩上，防止繩被割斷;避免明火和刺割。

（2）架子工使用的安全帶繩長限定為1.5~2.0m。

（3）使用3 m 以上長繩應加緩沖器。

（4）緩沖器、自鎖鉤和速差式自控裝置可以串聯使用。

（5）安全帶上的各種部件不得任意拆掉，更換新繩時要注意加繩套。

（6）安全帶使用兩年后，按照批量購入情況抽驗一次。對抽驗過的樣帶，必須更換安全繩后才能繼續使用。

（7）使用頻繁的繩，要經常做外觀檢查，發現異常時，應立即更換新繩。帶子的使用期限為3~5年，發現異常應提前報廢。

三、安全網

在建筑施工現場，由于上部作業防護不嚴密、操作人員不按規程施工等都有可能造成人、物的墜落，發生安全事故。安全網就是用來防止人、物墜落，或用來避免、減輕墜落及物體打擊傷害的網具。而且建筑工地使用密目式安全立網對在建工程進行全封閉，還可以有效防止和減少揚塵污染，美化建筑施工現場環境，進而美化城市環境。

1.安全網的分類

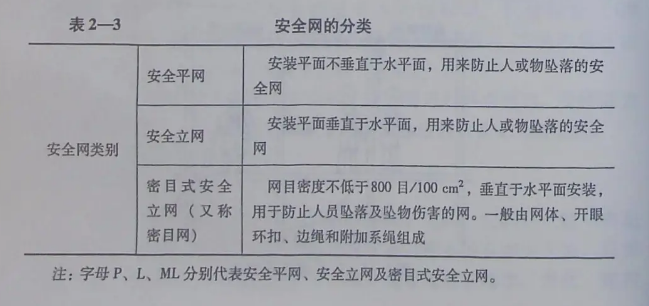

根據安裝平面與水平面的位置及產品功能，目前國內廣泛使用的安全網可以分為安全平網、安全立網和密目式安全立網三類，見表

2.安全網的架設

腳手架在距地面3～5 m處設置首層水平安全網，上面每隔 10 m（或小于10 m）搭設一道伸出腳手架作業層外立面3 m 寬的水平安全網，并隨樓層砌高而逐道搭設，使用外腳手架施工時，沿腳手架的外側面應全部設置立網。

安全網有多種架設方式，如支搭、吊掛、兜掛等，在架設安全網時，應根據其位置及作用選用不同的架設方式。

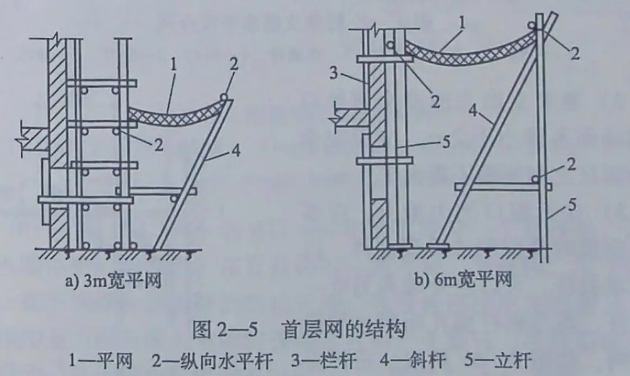

（1）用桿件支搭水平安全網。腳手架高度 H≤24 m 時，首層網伸出腳手架作業層外立面3～4 m，如圖2—5a 所示。當腳手架高度H> 24 m 時，首層網伸出腳手架作業層外立面5~6 m，如圖2—5b所示。

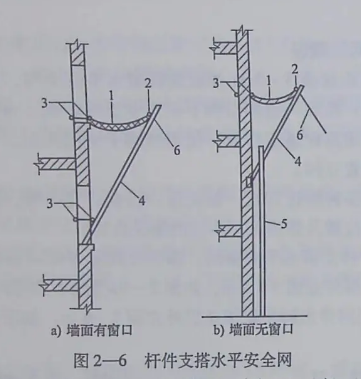

使用杉篙、竹竿或鋼管支搭安全網時，至少需要4～5 人配合上、下層同時操作。圖2—6 所示為施工現場應用最多的桿件支搭水平安全網。

支搭水平安全網的順序和方法如下∶

1）當墻面有窗口時，先將安全網的外連墻桿（橫放在窗口外）從上一層的窗口伸出去，并與內連墻桿（橫放在窗口內）綁扎牢固。在下一層的窗口處用斜桿與安全網的縱向水平桿綁扎好，然后將斜桿從窗口內支出去撐在窗臺上，再與外連墻桿綁扎牢固，最后將內、外連墻桿綁扎牢固，如圖2—6a 所示。也可以在地面上將安全網與縱向水平桿和斜桿系好、綁扎好，然后用繩子吊上去再與外連墻桿綁扎后斜向伸出去。

2）要求支出去的安全網外口距離墻面不得小于2 m，支設安全網的斜桿之間間距不得大于 4 m。

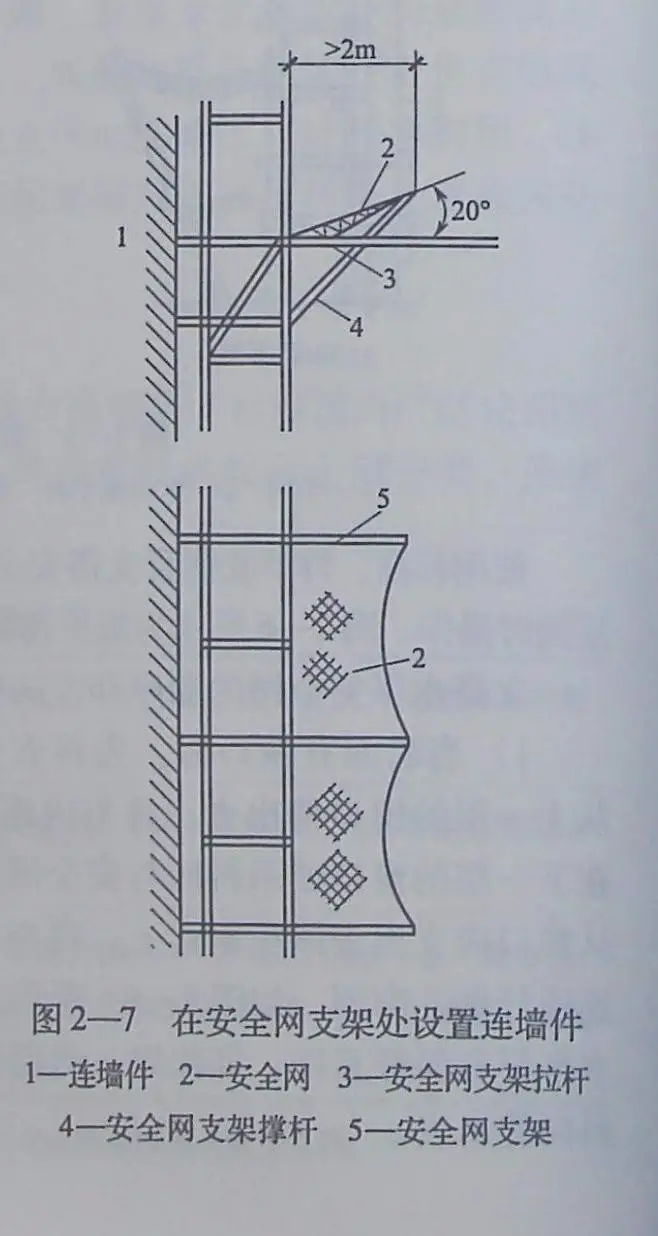

3）在無窗口的山墻上，應事先在砌墻時預留洞或設預埋件，以便支承斜桿。可以在外墻角另立一根立桿，再與斜桿綁扎牢固來架設安全網，如圖 2—6b 所示。還可以用短鋼管穿墻與斜桿用回轉扣件連接，來支設斜桿和搭設安全網。如在腳手架上設置水平安全網，則應在設置水平安全網支架的框架層上、下節點各設置一個連墻件，水平方向每隔兩跨設置一個連墻件，如圖2—7 所示。

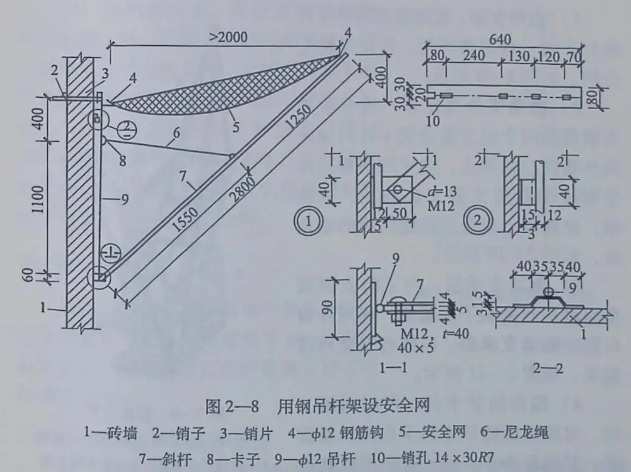

（2）用鋼吊桿架設安全網。用一套工具式的鋼吊桿來架設安全網較為輕巧、方便，如圖2—8 所示。

1）吊桿。將長1.56 m 的 φ12 mm 鋼筋上端彎一個直掛鉤，以便掛在埋入墻體中的銷片上。在直掛鉤的一側焊有一平掛鉤，用于掛設安全網，在下端焊有裝斜桿的活動鉸座、靠墻板和掛尼龍繩的環，靠墻板的作用是當網內落入重物時保持吊桿不產生旋轉。吊桿沿建筑物外墻面設置，其間距應與房間開間相當，一般以3～4 m 為宜。

2）斜桿。用長2.8m 的兩根L 25mm×4 mm 角鋼焊成方形截面，在其頂端焊 φ12 mm 的鋼筋鉤，用于張掛安全網。

3）將斜桿的底端角鋼一邊割掉，使其成為相對的兩塊夾板，并將其打扁，以便于用螺栓與吊桿的鉸座連接。

4）在斜桿的中部焊上掛尼龍繩的環，尼龍繩用卡鉤掛在斜桿和吊桿的環上，用尼龍繩的長度來調節斜桿的傾斜度。

這種安全網的架設工具制作簡單，運輸、保管、裝設都很方便。

（3）用抱角式懸挑支架支搭安全網。在大板結構施工中，山墻陽角處可采用抱角式懸挑支架搭設安全網，該設備由抱角支架、抱角支架固定器、側墻支承器等部分組成。

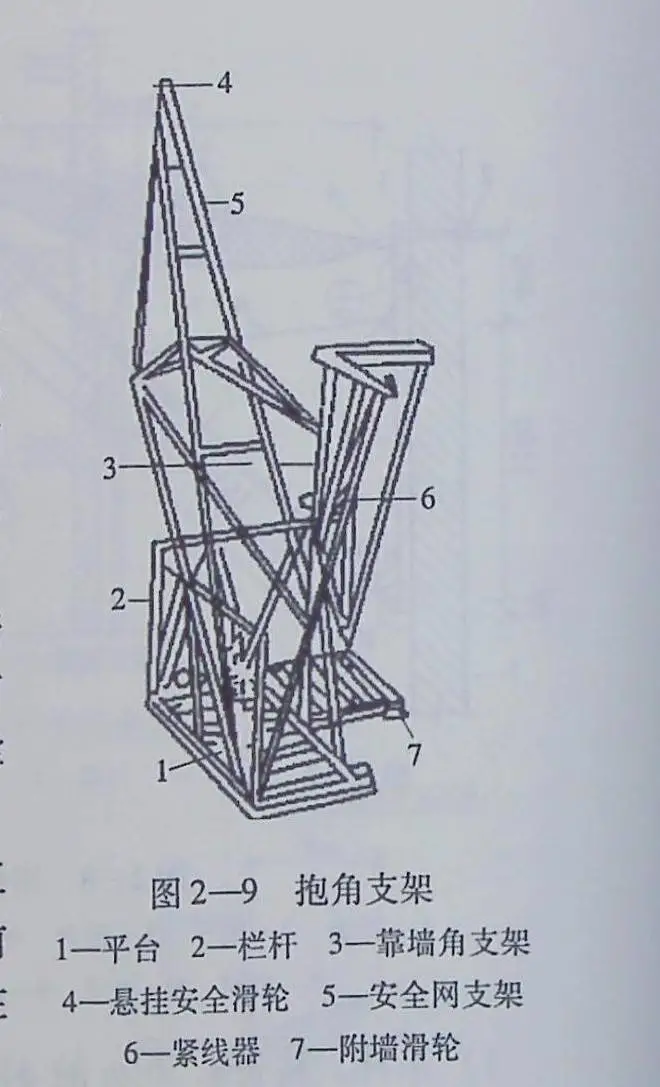

1）抱角支架。在建筑物的每個轉角處安裝一臺抱角支架，用來支撐安全網，如圖2—9 所示。

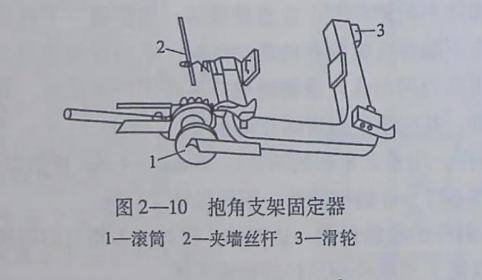

2）抱角支架固定器。每個抱角支架需要兩個固定器分別卡在轉角處兩外墻窗口的墻上，再用兩根鋼絲繩分別拉住抱角支架支柱的上、下兩端，使抱角支架懸掛在建筑物的墻角處，如圖2—10 所示。

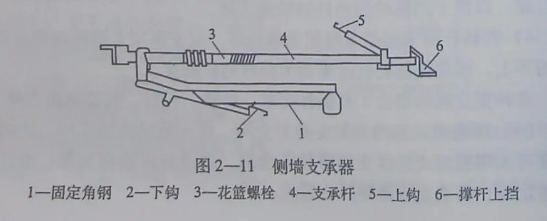

3）側墻支承器。為了防止因安全網過長而發生下垂現象，利用外窗口固定側墻支承器，以便將安全網撐起來，如圖2—11所示。

4）屋面防護卡具。在屋面施工時，可用屋面防護卡具卡在檐口板前緣，其間距為 1.5 m，安全網就掛在卡具的立桿上，如圖2—12 所示。

（4）立網的設置。高層建筑使用外腳手架施工時，沿腳手架的外側面應全部設置與地面垂直的立網。立網應與腳手架的立桿、縱向水平桿、橫向水平桿綁扎牢固，與架體外立面的最大間隙不得超過 100 mm。在操作層上，網的下口與建筑物掛搭封嚴，形成兜網，或在操作層腳手板下另設一道固定的安全網。

四、臨邊防護

臨邊作業是指施工現場中在工作面邊沿?zé)o圍護或圍護設施高度低于80 cm 時的高處作業，常用的臨邊防護設施主要有欄桿和安全網。

1. 防護欄桿的防護部位

（1）腳手架作業層、斜道兩側及平臺外圍均應設置防護欄桿及擋腳板。

（2）處于臨邊作業的基坑或基槽周邊、尚未安裝欄桿或欄板的陽臺、料臺與挑平臺周邊、雨篷與挑檐邊、外側無腳手架的屋面與樓層周邊、屋面水箱或水塔周邊等處應設置防護欄桿，并采用立網封閉。

（3）分層施工的樓梯口和梯段邊應安裝臨時防護欄桿，外設樓梯口和梯段邊還應采用立網封閉;頂層樓梯口應隨工程結構進度安裝臨時或正式防護欄桿。

（4）施工升降機、物料提升機及腳手架等與建筑物之間接料平臺通道的兩側邊應當設置防護欄桿、擋腳板，并用密目式安全立網封閉。

（5）施工升降機、物料提升機等接料平臺口應設置高度不低于 1.8 m 的安全門或活動防護欄桿，活動門應當向內開啟，嚴禁向外開啟。

2.防護欄桿桿件規格及連接

（1）采用毛竹作為防護欄桿桿件時，橫桿的最小有效直徑應不小于70 mm，欄桿柱的最小有效直徑應不小于80 mm，用不小于16號的鍍鋅鋼絲進行綁扎連接，有效承載圈數不少于3 圈。

（2）采用原木作為防護欄桿桿件時，上桿的最小有效直徑應不小于70 mm，下桿的最小有效直徑應不小于60 mm，欄桿柱的最小有效直徑應不小于75 mm，用相應長度的鋼釘或不小于12 號的鍍鋅鋼絲進行搭接連接，用鍍鋅鋼絲時不少于 3 圈。

（3）采用鋼筋作為防護欄桿桿件時，上桿直徑應不小于16 mm，下桿直徑應不小于14 mm，欄桿柱直徑應不小于18mm，可用焊接方式進行連接。

（4）采用腳手架鋼管作為防護欄桿桿件時，橫桿及欄桿柱可采用φ48 mm×3.5mm 或φ51 mm×3.0mm的管材，以扣件、焊接、定型套等方式進行固定連接。

（5）采用其他鋼材作為防護欄桿桿件時，應選用強度相當?shù)囊?guī)格，以螺栓、銷軸或焊接等方式進行固定連接。

3. 防護欄桿的構造

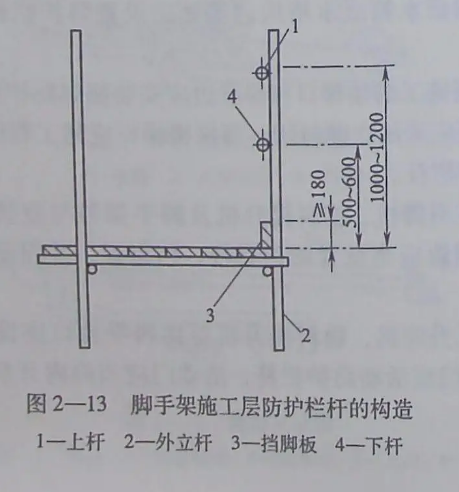

圖2-13所示為腳手架施工層防護欄桿的構造。

（1）防護欄桿應由上、下兩道橫桿及欄桿柱組成，上桿離地高度為1.0～1.2 m，下桿離地高度為0.5～0.6m;當需要加設中橫桿時，中桿離地高度為0.7m，下桿離地高度為0.2 m。除經設計計算外，橫桿長度大于2 m 時，必須加設欄桿柱。對于坡度大于1∶2.2 的斜面（屋面），防護欄桿的高度應為1.5 m，并加掛安全立網。

（2）當采用密目式安全立網進行全封閉時，需加設密目網的支承固定桿件，支承固定桿件應由上、下兩道橫桿及欄桿柱組成，上桿離地高度為1.8 m，下桿離地高度不大于10 mm，密目網不得綁扎在防護欄桿上。

（3）工具式防護欄的上桿離地高度不小于1.2 m，下桿離地高度不大于10 mm，欄面柵欄間距不大于15 mm，如采用孔眼欄面，其孔眼應不大于 25 mm。

（4）當在基坑四周固定時，欄桿柱應采用預埋或打入地面方式，深度為 500～700 mm;欄桿柱離基坑邊口的距離應不小于500 mm。當基坑周邊采用板樁時，鋼管可打在板樁外側。

（5）當在混凝土樓面、地面、屋面或墻面固定時，欄桿柱可用預埋件與鋼管或鋼筋焊接牢固。采用竹、木欄桿時，可在預埋件上焊接 300 mm 長的L50 mm×5 mm 角鋼，其上下各鉆一孔，然后用10 mm螺栓與竹、木桿件連接牢固。

（6）當在磚或者砌塊等砌體上固定時，欄桿柱預先砌入規格相適應的-80 mm ×6 mm 彎轉扁鋼作預埋件的混凝土塊，然后用上述方法固定。

（7）進行欄桿柱的固定及其與橫桿的連接時，其整體構造應使防護欄桿在上桿任意位置都能經受任何方向的1 000 N外力。

（8）防護欄桿必須用安全立網封閉，或在欄桿下邊設置嚴密固定的高度不低于180 mm 的擋腳板或400 mm 的擋腳笆。擋腳板與擋腳笆上如有孔眼，其孔眼應不大于25 mm。板或笆下邊距離底面的空隙應不大于10 mm。

（9）接料平臺兩側的欄桿應采用密目式安全立網或一般安全立網封閉，或滿扎竹笆。

（10）在腳手架作業層，防護欄桿和擋腳板均應搭設在外立桿的內側。

（11）當臨邊的外側面臨街道時，除防護欄桿外，敞口立面必須采取滿掛安全網或其他可靠措施進行全封閉處理。

五、洞口防護

洞口作業是指施工現場中在使人有踏入、墜入或物料有墜落可能的樓、地面和墻面的開口處的高處作業，包括水平洞口和豎向洞口等。進行洞口等高處作業時，應采取設置防護欄桿、加蓋件、張掛安全網與裝柵門等措施進行防護。

（1）樓板、屋面和平臺等平面上，短邊尺寸小于250 mm、大于 25 mm 的洞口，應用堅實的蓋板進行遮蓋，蓋板應有固定其位置的措施。

（2）樓板面等處邊長為250～500 mm 的洞口、安裝預制構件時的洞口以及缺件臨時形成的洞口，可用竹、木等材料作為蓋板，蓋住洞口。蓋板須能保持四周擱置均衡，并有固定其位置的措施。

（3）電梯井口必須設置工具化、定型化的防護欄桿或固定柵門，防護門高度應不小于1.8m，門離地高度不大于50mm。

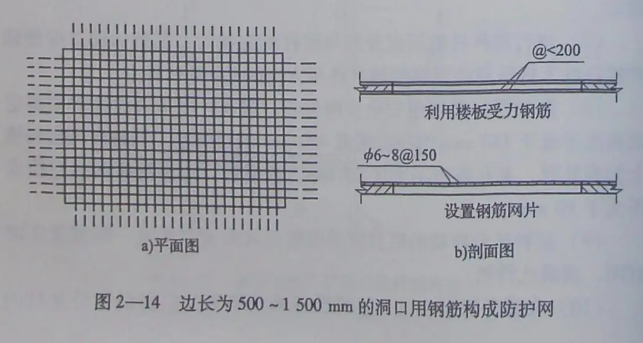

（4）邊長為500~1500 mm 的洞口應設置以鋼管及扣件組合而成的鋼管網格，網格間距不得大于250 mm，也可采用貫穿于混凝土板內的鋼筋構成防護網，網格間距不得大于200 mm，并在其上滿鋪竹笆或腳手板，如圖2—14 所示。

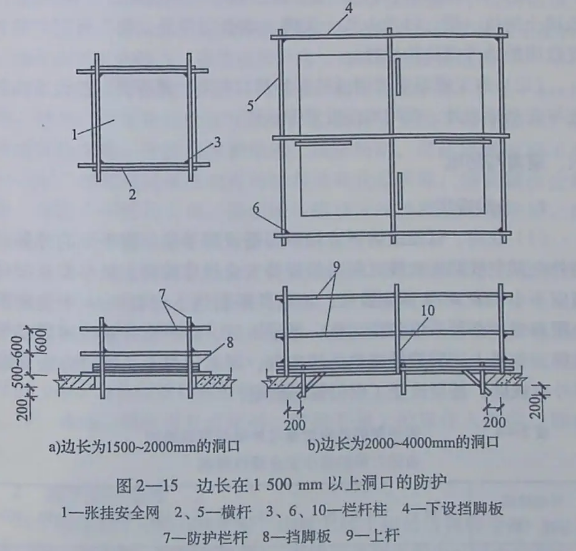

（5）邊長在1500 mm 以上的洞口，四周必須設防護欄桿并用密目網封擋，洞口應用平網或竹笆，腳手板封閉，如圖2—15 所示。

（6）垃圾井道、煙道、管道井等，在砌筑或安裝前應參照預留洞口進行防護。

（7）邊長不大于500 mm 的洞口所加的蓋板，應能承受1 kN/m2的荷載，位于車輛行駛道旁的洞口、深溝與管道坑、槽，所加的蓋板應能承受不小于卡車后輪有效承載力兩倍的荷載。

（8）墻面等處的豎向洞口，凡落地的洞口應加裝開關式、工具式或固定式的防護門，門扇網格的橫向間距應不大于150 mm，也可采用防護欄桿，下設擋腳板（笆）。

（9）下邊沿至樓板或底面低于 800 mm 的窗臺等豎向洞口，如側邊落差大于2 m 時，應加設1.2 m 高的臨時護欄。

（10）板與墻的洞口必須設置牢固的蓋板、防護欄桿、安全網或其他防墜落的防護設施。

（11）各種樁孔上口，杯形、條形基礎（深度超過2 m）的上口，未填土的坑、槽，以及人孔、天窗、地板門等處，均應按洞口防護設置穩固的蓋件或防護欄桿。

（12）施工現場通道附近的各類洞口與坑、槽等處，除設置防護設施與安全標志外，夜間均應設置警示燈。

六、避雷與防電

1. 一般規定

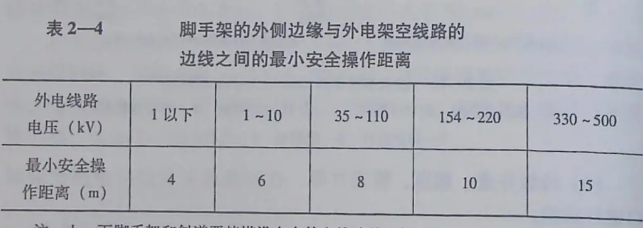

（1）在高、低壓線路下方均不得搭設腳手架。腳手架的外側邊緣與外電架空線路的邊線之間必須保持安全操作距離，最小安全操作距離應不小于表2—4 所列數值。當條件限制達不到表2—4 中規定的最小距離時，必須采取防護措施，增設屏障、防護架并懸掛醒目警告標志牌，如果上述防護措施也無法實現，則必須與有關部門協商采取遷移外電線路，甚至改變工程位置的措施。

（2）腳手架若在相鄰建筑物、構筑物防雷保護范圍之外，則應安裝防雷裝置，防雷裝置的沖擊接地電阻值不得大于30 Ω。

（3）避雷針可用直徑為 25～32 mm、壁厚不小于3 mm 的鍍鋅鋼管或直徑不小于12 mm 的鍍鋅鋼筋制作，設在房屋四角腳手架的立桿上，高度不小于1m，并將所有最上層的大橫桿全部接通，形成避雷網絡。

（4）接地板可利用在施工過程中的垂直接地板，也可用直徑不小于20 mm的圓鋼。水平接地板可用厚度不小于4 mm、寬 25～40 mm的角鋼制作。接地板可按腳手架的長度不超過 50 m 設置一個，接地板埋入地下最高點的深度應不淺于500 mm。埋設接地板時，應將新填土夯實。接地板不得設置在蒸汽管道或煙囪風道附近經常受熱的土層內;位于地下水以上的磚石、焦渣或沙子內，均不得埋設接地板。

（5）接地線可采用直徑不小于8 mm 的圓鋼或厚度不小于4 mm 的扁鋼。接地線的連接應保證接觸可靠。在腳手架的下部連接時，應用兩道螺栓卡箍，并加設彈簧墊圈，以防松動，保證接觸面積不小于10 cm2。連接時將接觸表面的涂料及氧化層清除，使其露出金屬光澤，并涂以中性凡士林。接地線與接地板的連接應采用焊接，焊縫長度應大于接地線直徑的6 倍或扁鋼寬度的2 倍。

（6）接地裝置安裝完成后，要用電阻表測定電阻是否符合要求。接地板的位置應選擇人們不易走到的地方，以避免和減少跨步電壓的危害，防止接地線遭機械損傷。同時，應注意與其他金屬物或電纜之間保持一定距離 （一般不小于3 m），以免發生擊穿危害。在有強烈腐蝕性的土中， 應使用鍍銅或鍍鋅的接地板。

（7）在施工期間遇有雷雨時，鋼腳手架上的操作人員應立即離開。

2. 腳手架的避雷

對于高層施工用的或在曠野、山坡上施工用的負荷腳手架（包括羽龍門架、鋼井架、鋼提升架等），在雷雨季節或雷擊區域中應做好避雷防治措施。

對需做避雷裝置的腳手架，主要是正確選用、制作接閃器（避雷針）和接地裝置。接閃器一般選用φ25～32 mm、壁厚不小于3 mm 的鍍鋅鋼管或直徑不小于 14 mm 的鍍鋅鋼筋制成，按安全技術的要求，其長度至少應為1~2 m。制作好的接閃器安裝在建筑物各角的腳手架立桿上，并將最上層的所有橫桿全部連通形成避雷網絡。如果是在龍門架等垂直運輸設備架上安裝接閃器，則需將一側的中間立桿接高超出頂端2 m 以上再安裝，同時要將卷?yè)P(yáng)機外殼接地處理。若在最高架上安裝了接閃器且最后退場，可按 60°計算其保護范圍，在其保護范圍內的其他腳手架和設備可不設避雷裝置。

接地裝置包括接地極、接地線和其他連接件。接地裝置在安設之前應根據土壤的濕度和導電性及接地電阻限值進行設計;接地位置應設在通常人不能去的地方，以避免跨步電壓的危害和接地線受到機械的損傷。接地極應盡可能采用鋼材，垂直接地極宜采用角鋼、圓鋼或鋼管，但不宜采用螺紋鋼材。采用角鋼時，應不小于L 50 mm×5 mm，圓鋼直徑不小于20 mm，鋼管為φ25～50 mm，壁厚不小于2.5mm。垂直接地極長度為1.5~2.5m。水平接地極長度不小于3 m，可采用 25 mm ×4 mm～40 mm ×4 mm 的扁鋼或φ8mm 以上的圓鋼制作。

一般每設置一個接地極，腳手架的連續長度應不超出 50 m，但如果離接地極最遠處的腳手架上的電阻達到或大于10 ΩQ，應當縮小接地極間距。接地電阻一般不超過20 Q，在土壤電阻率大于1000 Ω·m的地區，可提高到 30 Q;如超出這一限值，垂直接地極應增加個數，間距不小于3m，水平接地極應增加長度。接地極埋入地下最高點的埋深應不低于0.5m，并不能在干燥的土層中進行設置。埋設好接地極后，應將新填土夯實。

也線在保障可靠的前提下，應盡可能選用φ8 mm 的圓鋼或4 mm厚以上的扁鋼，但不得采用鋁導體或地下接地線。接地線與接地極的連接應當保證接觸可靠，最好采用焊接。焊接的長度至少為接地線直徑的 6 倍以上或扁鋼寬度的2倍以上。

3.腳手架的防電

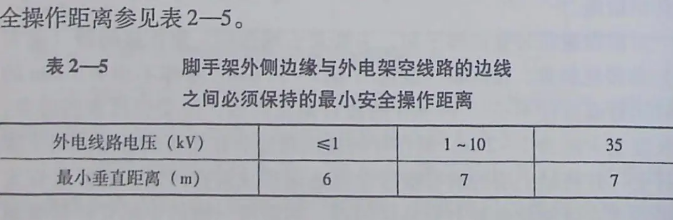

腳手架外側外邊緣與外電架空線路的邊線之間必須保持的最小安全操作距離參見表2—5。

如果腳手架必須穿過380 V以內的電力線路而距離又在2 m 以內時，在搭設和使用期間應當切斷或拆除電源，如果不能拆除，則必須采取可靠的絕緣措施。進行絕緣包扎應由專業電工操作，并用瓷瓶固定和設置隔離層。如果電力線路垂直穿過或靠近腳手架，應將靠近線路至少2 m 內的腳手架水平連接，線路下方的腳手架垂直連接進行接地。如果線路和腳手架平行靠近時，應將靠近線路的腳手架水平連接，并在靠墻一側每相距25m 設置一個接地極，入土深度為2~2.5m。

在腳手架上施工時，操作者應穿絕緣靴，戴絕緣手套。通過腳手架的電力線路要嚴格檢查并采取保護措施。在架上使用的電焊機、振動器等，要放在干燥的木板上，外殼要采取保護性接地或者接零措施。夜間施工等操作的照明線通過腳手架時，應盡可能使用低于120 Ⅴ的低壓電源。
