變壓器比率制動差動元件基本原理

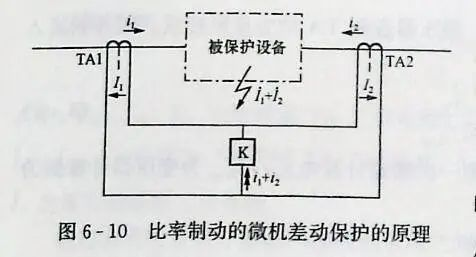

經過相位校正和幅值校正處理后差動保護的動作原理可以按相比較,可以用無轉角、變比等于1的變壓器來理解。以圖6-10 說明比率制動的微機差動保護的原理。
比率制動的差動保護是分相設置的,所以雙繞組變壓器可取單相來說明其原理。如果以流入變壓器的電流方向為正方向,則差動電流為Id=|ì1+ì2|。
為了使區外故障時制動作用最大,區內故障時制動作用最小或能等于零,用最簡單的方法構成制動電流,就可采用Ires=|ì1+ì2|/2。
假設ì1、ì2已經過軟件的相位變換和電流補償,則區外故障時ì2=-ì1這時,Ires達到最大,Id為最小。
但是,由于電流互感器特性不同(或電流互感器飽和)及有載調壓使變壓器的變比發生變化等會產生不平衡電流Iunb另外內部的電流算法補償也存在一定誤差,在正常運行時仍然有小量的不平衡電流。所以正常運行時Id的值等于這兩者之和。區內故障時,Id達到最大,Ires為最小,Ires一般不為零,也就是說區內故障時仍然帶有制動量,即使這樣,保護的靈敏度仍然很高。不過實際的微機差動保護裝置制動量的選取有不同的做法,關鍵是應在靈敏度和可靠性之間做一個最合適的選擇。
以Id為縱軸,Ires為橫軸,比率制動的差動保護的特性曲線如圖6-11所示,圖中的縱軸表示差動電流,橫軸表示制動電流,a、b線段表示差動保護的動作整定值,這就是說a、b線段的上方為動作區,a、b線段的下方為非動作區。另外a、b線段的交點通常稱為拐點。c線段表示區內短路時的差動電流Id。d線段表示區外短路時的差動電流Id。 比率制動的微機差動保護的動作原理為∶由于正常運行時I仍然有小量的不平衡電流Iunb.n,所以差動保護的動作電流必須大于這個不平衡電流。
Iop.min>Iunb.n
這個值用特性曲線的a段表示;當外部發生短路故障時,Id和Ires隨著短路電流的增大而增大,如特性曲線的d線段所示,為了防止差動保護誤動作,差動保護的動作電流Iop必須隨著短路電流的增大而增大,并且必須大于外部短路時的Id,特性曲線的斜線b線段表示的就是這個作用的動作電流變化值。當內部發生短路故障時,差動電流Id的變化如c線段所示。一般來說,微機差動保護的比率制動特性曲線都是可整定的,Iop.min按正常運行時的最大不平衡電流確定,b線段的斜率和與橫軸的交點根據所需的靈敏度進行設定。
