自動低頻減載的基本原理

1.基本原理

低頻減載又稱自動按頻率減負載,或稱低周減載(簡稱為AFL),是保證電力系統安全穩定的重要措施之一。當電力系統出現嚴重的有功功率缺額時,通過切除一定的非重要負載來減輕有功缺額的程度,使系統的頻率保持在事故允許限額之內,保證重要負載的可靠供電。

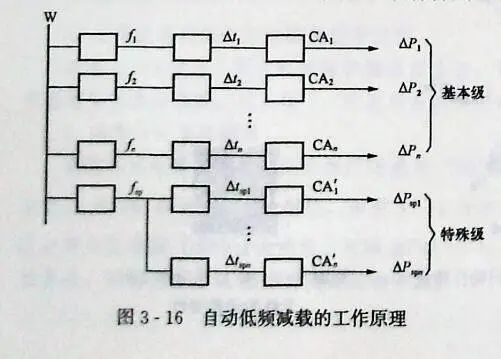

自動低頻減載(負載)的工作原理如圖3-16所示。假定變電站饋電母線上有多條供配電線路,按電力用戶的重要性分為n個級別和m個特殊級。基本級是不重要的負載,特殊級是較重要的負載,每一級均裝有自動按頻率減負載裝置,它由頻率測量元件f、延時元件△t和執行元件CA三部分組成。


基本級的作用是根據系統頻率下降的程度,依次切除不重要的負載,以便限制系統頻率繼續下降。例如,當系統頻率降至 f1時,第一級頻率測量元件啟動,經延時△t1后執行元件CA1動作,切除第一級負載△P1;當系統頻率降至f。時,第二級頻率測量元件啟動,經延時△t。后執行元件CA2動作,切除第二級負載△P2。如果系統頻率繼續下降,則基本級的n級負載有可能全部被切除。

當基本級全部或部分動作后,若系統頻率長時間停留在較低水平上,則特殊級的頻率測量元件fsp啟動,經延時△tspl后切除第一級負載△Pspl;若系統頻率仍不能恢復到接近fn,則將繼續切除較重要的負載,直至特殊級的全部負載切除完。

目前,基本級第一級的整定頻率一般為48.5~49Hz,最后一級的整定頻率一般為47~47.5Hz,相鄰兩級的整定頻率差取0.2~0.3Hz。當某一地區電網內的全部自動按頻率減負載裝置均已動作時,系統頻率應恢復到49.5~49.8Hz以上。

特殊級的動作頻率可取48.5~49Hz,動作時限可取15~25s,時限級差取5s左右。

2.AFL的實現方法及基本要求

采用傳統的頻率繼電器構成的低頻減負載裝置,由于級差大、級數少,不能適應系統中出現的不同的功率缺額的情況,不能有效地防止系統的頻率下降并恢復頻率,常造成頻率的懸停和超調現象。隨著微機繼電保護在中低壓電網的廣泛應用,由微機繼電保護同時實現低頻減載功能已成為可能,而且非常方便。

一般來說,實現低頻減負載的方法大體有以下兩種。

1)采用專用的微機低頻減載裝置實現。這種低頻減載裝置將一個變電站全部饋電線路分為1~8級(也可根據用戶需要設置低于8級)和特殊級,然后根據系統頻率下降的情況去切除負載。

2)把低頻減負載的控制分散在每回饋電線路的微機繼電保護裝置中實現,F(xiàn)在微機繼電保護裝置幾乎都面向?qū)ο笤O(shè)置,每回線路配一套保護裝置,在線路保護裝置中,增加一個測頻環節,便可以實現低頻減負載的控制功能,對各 回線路級次安排考慮的原則仍同上所述只要將第n級動作的頻率和延時定值事前在某回線路的保護裝置中設置好,則該回線路便屬于第n級切除的負載。這種控制方法容易實現,結構也簡單,今后會越來越多地被采用。

對低頻減載的基本要求如下

1)能在各種運行方式和功率缺額的情況下,有效地防止系統頻率下降至危險點以下。

2)切除的負載盡可能少,無超調和懸,F(xiàn)象。

3)應能保證解列后的各孤立子系統也不發生頻率崩潰。

4)變電站的饋電線路故障或變壓器跳閘造成失電壓,負載反饋電壓的頻率衰減時,低頻減負載裝置應可靠閉鎖。

5)電力系統發生低頻振蕩時,不應誤動。

6)電力系統受諧波干擾時,不應誤動。

以下對這些基本要求做詳細說明。

1)按頻率自動減負載裝置動作后,系統頻率應回升到恢復頻率范圍內。事故情況下,按頻率自動減負載裝置動作后使系統頻率恢復到一定值是為了防止事故擴大。一般要求系統頻率恢復值低于系統額定頻率,剩下的恢復由運行人員完成。由于系統事故時功率缺額差異較大,考慮裝置本身的誤差,只要求系統頻率值恢復到規定范圍即可,我國電力系統規定恢復頻率不低于49.5Hz。

2)要使按頻率自動減負載裝置充分發揮作用,應有足夠的負載接于按頻率自動減負載裝置上。當系統出現最嚴重有功功率缺額時,按頻率自動減負載裝置配合負載調節效應能使系統頻率恢復到恢復頻率。

3)按頻率自動減負載裝置應根據系統頻率的下降程度切除負載。實際電力系統中每次出現的有功功率缺額不同,頻率下降的程度也不同,為了提高供電可靠性,同時使按頻率自動減負載裝置動作后系統頻率不超過希望值,按頻率自動減負載采用分級切除、逐步逼近的方式。即當系統頻率下降到一定值時,按頻率自動減負載的相應級動作切除一定數量的負載,如果仍然不能阻止頻率下降,則按頻率自動減負載下一級動作再切除一定數量的負載以此類推,直到頻率不再下降為止。構成原理如圖3-16 所示。應當注意,在分級實現切負載時,首先切除不重要負載,必要時再切除部分較為重要的負載,當按頻率自動減負載裝置動作完畢后,系統頻率必然恢復到希望值。

4)按頻率自動減負載裝置各級動作頻率確定應符合系統要求。按頻率自動減負載裝置的動作頻率確定包括首級、末級動作頻率、動作頻率級差及動作級數的確定。

1)首級動作頻率。從提高系統穩定性出發,按頻率自動減負載裝置首級動作頻率f1應確定高一些,但過高不能充分發揮旋轉備用的作用,對用戶供電可靠性不利。兼顧兩方面因素,按頻率自動減負載裝置的首級動作頻率一般不超過49Hz。

2)末級動作頻率。按頻率自動減負載裝置的末級動作頻率由系統允許的最低頻率下限來確定,大于核電廠冷卻介質泵低頻保護的整定值,并留有不小于0.3~0.5Hz的裕度,保證這些機組繼續聯網運行;同時為保證火電廠的繼續安全運行,應限制頻率低于47.0Hz的時間不超過0.5s,以避免事故進一步惡化。

3)動作頻率級差。設fifi+1分別是i級和i+1級動作頻率,則動作頻率級差△f=fifi+1。

4)動作級數。由首級動作頻率f1 和末級動作頻率fn以及動作頻率級差△f可以計算出按頻率自動減負載裝置的動作級數N,N=(fifn/△f+1,N取整數。

5)按頻率自動減負載裝置各級的動作時間應符合要求。從按頻率自動減負載裝置的動作效果看,裝置應盡量不帶延時。但不帶延時使按頻率自動減負載裝置在系統頻率短時波動時可能誤動作,一般要求按頻率自動減負載裝置動作可帶0.15~0.5s延時。對于某些負載,按頻率自動減負載裝置的動作時間可稍長,前提是保證電力系統安全運行。

6)按頻率自動減負載裝置應設置附加級。規程規定,按頻率自動減負載裝置動作后,應使系統穩定運行頻率恢復到不低于恢復頻率(49.5Hz)水平。但在按頻率自動減負載裝置分級動作過程中可能會出現以下情況∶第i級動作切除負載后,系統頻率穩定在恢復頻率(49.5Hz)以下,但又不足以使得第i+1級動作,這樣會使系統頻率長時間低于恢復頻率以下運行,這是不允許的。為了消除這一現象,按頻率自動減負載裝置應設置較長延時的附加級,動作頻率取恢復頻率下限,當附加級動作后,應足以使系統頻率回升到恢復頻率范圍內。由于附加級動作時,系統頻率已比較穩定,其動作時限一般為10~20s(約為系統頻率變化時間常數的2~3倍),必要時,附加級也可以分成若干級,各級的動作頻率相同,用延時區分各級的動作順序。

3.對自動低頻減載閉鎖方式的分析

目前實現低頻減載常用的閉鎖方式有時限閉鎖、低電壓帶時限閉鎖、低電流閉鎖及滑差閉鎖等。

1)時限閉鎖方式。該閉鎖方式是通過帶0.5s 延時出口的方式實現,曾主要用于由電磁式頻率繼電器或晶體管頻率繼電器構成的低頻減載裝置中。但當電源短時消失或重合閘過程中,如果負載中電動機比例較大,則由于電動機的反饋?zhàn)饔,母線電壓衰減較慢,而電動機轉速卻降低較快,此時即使帶有0.5s延時,也可能引起低頻減載的誤動;同時當基本級帶0.5s延時后,對抑制頻率下降很不利。目前這種閉鎖方式一般不用于基本級,而用于整定時間較長的特殊級。

2)低電壓帶時限閉鎖。該閉鎖方式是利用電源斷開后電壓迅速下降來閉鎖低頻減載。由于電動機電壓衰減較慢,因此必須帶有一定的時限才能防止誤動。特別是在受端接有小電廠或同步調相機以及容性負載比較大的降壓變電站內時,很易產生誤動。另外,采用低電壓閉鎖也不能有效地防止系統振蕩過程中頻率變化而引起的誤動。

3)低電流閉鎖方式。該閉鎖方式是利用電源斷開后電流減小的規律來閉鎖低頻減載。該方式的主要缺點是電流定值不易整定,某些情況下易出現拒動的情況,同時,當系統發生振蕩時,也容易發生誤動。目前這種方式一般只限于電源進線單一、負載變動不大的變電站。

4)滑差閉鎖方式;铋]鎖方式也稱頻率變化率閉鎖方式。該方式利用從閉鎖級頻率下降至動作級頻率的變化速度(△f/△t)是否超過某一數值來判斷是系統功率缺額引起的頻率下降還是電動機反饋?zhàn)饔靡鸬念l率下降,從而決定是否進行閉鎖。為躲過短路的影響,也需帶有一定延時。目前這種閉鎖方式在實際中被廣泛應用。
