繼電器的接線方法

某一型號的繼電器，其本身有8個接線端子。

8個端子的內部接線圖，該型號繼電器需要使用DC24V的電源供電。

8個接線端子如何連接？依據是什么？

5和6是公共端，1和2是常閉觸點，3和4是常開觸點。7、8不通電時，5-6和1-2接通，通電后斷開1-2，和3-4接通

①、1和2接線柱，是連在一起的。接1和接2作用是一樣的；

3和4接線柱，5和6接線柱，也是如此設計。

②、5和6是公共端，是必須要接線的！

1和2是常閉觸點；3和4是常開觸點。

選擇接1(或2)，還是選擇接3(或4)，取決于電路中用電器的要求。

現在我的電路中有一個水泵，只有在需要使用的時候，才會通電。

所以選擇常閉型。

即應該接線5和3，或者6和4。

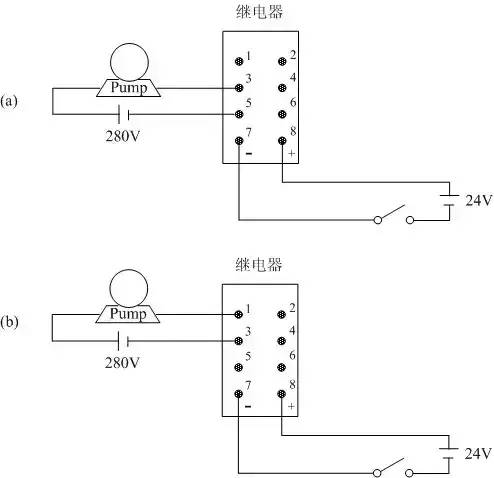

接線圖如圖3(a)。

圖3 接線方式圖3 (b)是錯誤的。

③、繼電器的使用時，還需要連接其他電器件么？

這組端子在使用時旁邊要并聯一個續流二極管

正常情況下，這種繼電器相當于雙刀雙擲開關。

端子中有一組（7、8）是接繼電器內部的線圈的，這組端子在使用時旁邊要并聯一個續流二極管，https://www.dg62.com/weixiu/二極管接入時的極性和繼電器端子標注的相反（8+接二極管的負極，7-接二極管的正極），目的是讓繼電器驅動電流斷開瞬間產生的很高的自感電壓激發的電流流過二極管，而不經過其他電路以損壞（擊穿）電路中的其他元件。

5和6是公共端，1和2是常閉觸點，3和4是常開觸點。7、8不通電時，5-6和1-2接通，通電后斷開1-2，和3-4接通。這些觸點是可以接強電（額定范圍內的更高電壓、更大電流）的。
