焊工是一種特種作業(yè)工種，從事焊工相關(guān)規(guī)定工作必須持證上崗，熔化焊接與熱切割特種作業(yè)操作證每3年需要復(fù)審一次。一人一證持證上崗，全國通用。

考試形式：本人參考、單人單桌、分為理論科目和實操科目，滿分均為100分，及格分均為80分。

報考咨詢：18206863120（微信同號）

報名資料：

1、身份證復(fù)印件1份

2、一寸白底照片2張

3、初中及以上文化程度畢業(yè)證復(fù)印件1份

4、個人健康承諾書1份（學(xué)校提供，本人簽字）

焊工短期技能培訓(xùn)內(nèi)容：

第一周：焊工基礎(chǔ)（電焊工安全操作規(guī)范及設(shè)備工具的安全使用）手工電弧焊操作技能培訓(xùn)（例如：手工焊接設(shè)備、焊接材料、工具。各種焊接位置的操作技能，單面焊雙面成型技術(shù)的操作技巧）。

第二周：氧、乙炔焊接與切割，等離子弧切割（氣焊與切割設(shè)備的使用及安全操作規(guī)程），各種厚板、薄板氣焊與切割操作技巧。

第三周：手工鎢極氬弧焊技術(shù)（例如：氬弧焊設(shè)備及工具的安全使用和安全操作規(guī)程）；氬弧焊焊接厚、薄板各種焊接位置的安全操作技巧；常用有色技術(shù)材料，例如：鋁合金材料的焊接技巧。

第四周：二氧化碳?xì)怏w保護電弧焊技術(shù)（例如：二氧化碳焊接設(shè)備、設(shè)備工具的安全操作規(guī)程）；二氧化碳?xì)怏w保護焊焊接位置的操作技巧。

焊好管道焊縫的經(jīng)驗分享

管道焊縫怎么樣才能焊好？

那么今天小編就以較為典型的φ1016×21mm X70鋼管斜45°為例，談?wù)劰艿佬焙缚p的焊接技巧。

焊接設(shè)備：根焊使用ZX7-400-3焊機；填充、蓋面使用熊谷ZD-500多功能半自動焊機。

焊接材料：根焊采用伯樂φ3.2 E6010纖維素焊條；填充、蓋面采用林肯E81T8-G φ2.0藥芯自保護焊絲。

坡口清理：組對前，首先進(jìn)行坡口清理。用角向磨光機或電動鋼絲刷清除坡口及正反面邊緣25mm范圍內(nèi)的油、銹、水及其它污物，直至全部露出金屬光澤。

管口組對：管口組對直接影響根焊質(zhì)量，必須嚴(yán)格按焊接工藝參數(shù)進(jìn)行，控制坡口鈍邊控制在0.5～2.0mm范圍內(nèi)；坡口間隙嚴(yán)格控制在2.5～3.5mm，管口頂部為2.5mm，管口底部為3.5mm。

管口定位焊：管口定位使用內(nèi)卡點固，可用8～10個U型卡，均勻?qū)ΨQ分布于管口內(nèi)，牢固焊接。然后將焊件以斜45°位置固定在焊架上。

1、選擇焊接工藝參數(shù)

焊接工藝參數(shù)是指導(dǎo)焊接操作的重要依據(jù)，從根焊打底，到填充、蓋面焊，都必須守焊接工藝規(guī)程，嚴(yán)格控制焊接工藝參數(shù)。

φ1016×21mmX70鋼管斜45°焊接工藝參數(shù)

2、根焊

焊前預(yù)熱：X70鋼級較高，有較強的裂紋傾向，根焊前必須進(jìn)行預(yù)熱，將坡口及周圍加熱到80～120℃，方可進(jìn)行根焊。

根焊：采用E6010纖維素下向焊，雙人組合從管頂起焊。起焊點從頂點超過中心線5mm～8mm處起焊，從坡口表面上引弧，然后將電弧引至坡口根部，待鈍邊熔透后沿焊縫直拖向下。

采用短弧操作，防止產(chǎn)生氣孔，利于坡口根部熔透，防止產(chǎn)生未焊透和未熔合，同時要防止產(chǎn)生內(nèi)凹和塌陷，并做到更換焊條時接頭處飽滿。

根焊焊完后，應(yīng)徹底清除表面熔渣和飛濺，尤其是焊縫與坡口表面交界處應(yīng)清理干凈，避免在下層焊道焊接時產(chǎn)生夾渣。

3、填充焊

填充層選用林肯E81T8-G φ2.0藥芯自保護焊絲，采用手工半自動焊。

X70級鋼材有一定的裂紋傾向，為防止產(chǎn)生裂紋，必須保證層間溫度達(dá)到80℃以上，冬季焊接施工必須采取適當(dāng)?shù)募訜岽胧��?/span>

根焊完成后，應(yīng)立即進(jìn)行焊層清理，緊接著進(jìn)行熱焊層及填充層的焊接；填充層的焊接缺陷主要為氣孔、夾渣和未熔合。

填充焊時保持短弧焊接；采用直線運條或稍作擺動；自上而下不斷調(diào)整焊槍傾角，使焊絲保持如圖2所示角度；

每層焊接完畢，必須先用磨光機或電動鋼絲刷將熔渣清理干凈，再焊下一層；

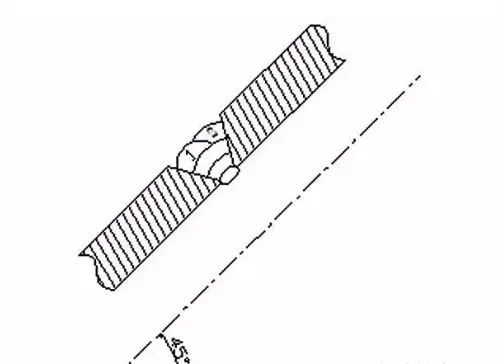

填充層較寬時，可用排焊，要先排下道再排上道，依次往上，如圖3所示，焊道要求均勻、飽滿，兩側(cè)熔合良好。

特別應(yīng)該注意，填充焊最后一層時，不能破壞坡口邊緣，保證蓋面層坡口輪廓分明（如圖3所示），為蓋面焊控制熔寬提供參照。

4、 蓋面

蓋面焊應(yīng)該做到焊縫外觀尺寸合格，無焊接缺陷，成型美觀，是焊口的最后一道工序，也是關(guān)鍵工序。

斜45℃管口蓋面焊，有突出的難點，外觀容易出現(xiàn)咬邊和焊縫超高的缺陷，焊道之間容易出現(xiàn)溝槽，必須采用適當(dāng)?shù)墓に嚪椒ǎ簢?yán)格按工藝參數(shù)要求，采用直線稍加擺動運條，擺動幅度要適當(dāng)，

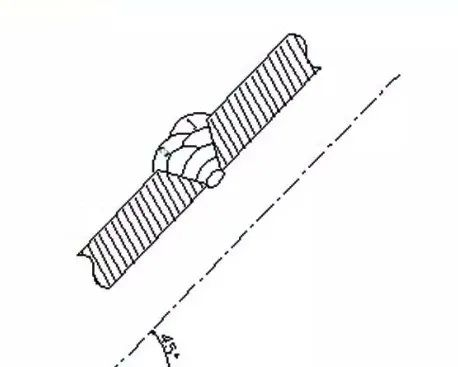

熔化兩側(cè)坡口邊緣1.5mm～2mm為宜，采用擺動運條，有利于氣體析出和熔渣上浮，可防止氣孔和夾渣產(chǎn)生；施焊時宜要先排上道，再排下道，

如圖4所示，這樣不僅可適當(dāng)減少排焊道數(shù)，且易于控制焊縫咬邊、焊道超高及焊道之間出現(xiàn)溝槽等現(xiàn)象，焊道之間過渡平緩，成型美觀，利于提高焊縫質(zhì)量和效率。
