電工常用的儀表使用方法及注意事項（萬用表的使用方法！）
萬用表、歐姆表、電壓表、電流表、電阻測量?jī)x等的簡單介紹。
一、萬用表的使用方法
萬用表能測量直流電流、直流電壓、交流電壓和電阻等，有的還可以測量功率、電感和電容等，是電工最常用的儀表之一。

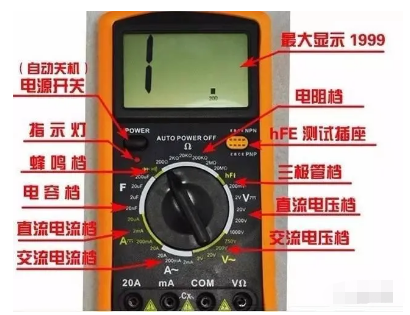

1、萬用表的基本結構及外形
萬用表主要由指示部分、測量電路和轉換裝置三部分組成。指示部分通常為磁電式微安表，俗稱表頭；測量部分是把被測的電量轉換為適合表頭要求的微小直流電流，通常包括分流電路、分壓電路和整流電路；不同種類電量的測量及量程的選擇是通過轉換裝置來實現的。

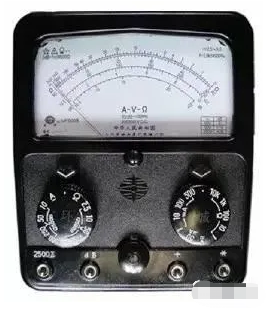

500型萬用表↓
2、萬用表的使用方法
�。�1）端鈕（或插孔）選擇要正確
紅 色表筆連接線要接到紅色端鈕上（或標有“+”號插孔內），黑色表筆的連接線應接到黑色端鈕上（或接到標有“—”號插孔內），有的萬用表備有交直流2500 伏的測量端鈕，使用時黑色測試棒仍接黑色端鈕（或“—”的插孔內），而紅色測試棒接到2500伏的端鈕上（或插孔內）。
（2）轉換開關位置的選擇要正確
根據測量對象將轉換開關轉到需要的位置上。如測量電流應將轉換開關轉到相應的電流檔，測量電壓轉到相應的電壓檔。有的萬用表面板上有兩個轉換開關，一個選擇測量種類，另一個選擇測量量程。使用時應先選擇測量種類，然后選擇測量量程。
（3）量程選擇要合適
根據被測量的大致范圍，將轉換開關轉至該種類的適當量程上。測量電壓或電流時，最好使指針在量程的二分之一到三分之二的范圍內，讀數較為準確。
�。�4）正確進行讀數
在萬用表的標度盤上有很多標度尺，它們分別適用于不同的被測對象。因此測量時，在對應的標度尺上讀數的同時，也應注意標度尺讀數和量程檔的配合，以避免差錯。
（5）歐姆檔的正確使用
�、龠x擇合適的倍率檔：
測量電阻時，倍率檔的選擇應以使指針停留在刻度線較稀的部分為宜，指針越接近標度尺的中間，讀數越準確，越向左，刻度線越擠，讀數的準確度越差。
�、谡{(diào)零：
測量電阻之前，應將兩根測試棒碰在一起，同時轉動“調零旋鈕”，使指針剛好指在歐姆標度尺的零位上，這一步驟稱為歐姆檔調零。每換一次歐姆檔，測量電阻之前都要重復這一步驟，從而保證測量準確性。如果指針不能調到零位，說明電池電壓不足需要更換。
�、鄄荒軒щ姕y(cè)量電阻：
測量電阻時萬用表是由干電池供電的，被測電阻決不能帶電，以免損壞表頭。在使用歐姆檔間隙中，不要讓兩根測試棒短接，以免浪費電池。
�。�6）注意操作安全
�、僭谑褂萌f(wàn)用表時要注意，手不可觸及測試棒的金屬部分，以保證安全和測量的準確度。
�、谠跍y(cè)量較高電壓或較大電流時，不能帶電轉動轉換開關，否則有可能使開關燒壞。
③萬用表用完后最好將轉換開關轉到交流電壓最高量程檔，此檔對萬用表最安全，以防下次測量時疏忽而損壞萬用表。
④當測試棒接觸被測線路前應再作一次全面的檢查，看一看各部分位置是否有誤。
二、兆歐表的使用方法
歐兆表俗稱搖表，是用來測量大電阻和絕緣電阻的，它的計量單位是兆歐（MΩ），故稱兆歐表。兆歐表的種類有很多，但其作用大致相同。
手搖式兆歐表↓
1、兆歐表選用
規定兆歐表的電壓等級應高于被測物的絕緣電壓等級。所以測量額定電壓在500V以下的設備或線路的絕緣電阻時，可選用500V或1000V兆歐表；
測量額定電壓在500V以上的設備或線路的絕緣電阻時，應選用1000~2500V兆歐表；測量絕緣子時，應選用2500~5000V兆歐表。
一般情況下，測量低壓電氣設備絕緣電阻時可選用0~200MΩ量程的兆歐表。
2、絕緣電阻的測量方法

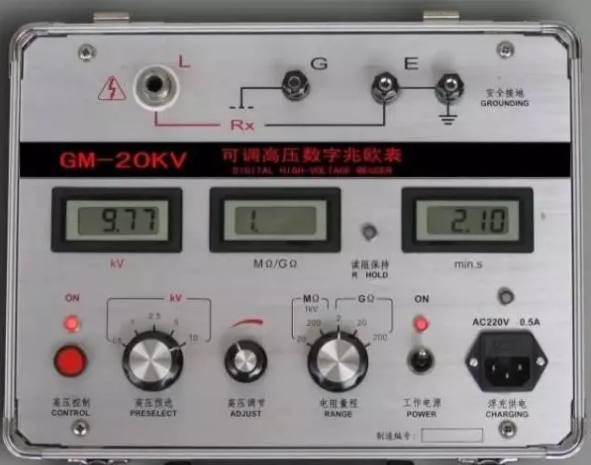

兆歐表有三個接線柱，上端兩個較大的接線柱上分別標有“接地”（E）和“線路”（L），在下方較小的一個接線柱上標有“保護環”（或“屏蔽”）（G）。
（1）線路對地的絕緣電阻
將兆歐表的“接地”接線柱（即E接線柱）可靠地接地（一般接到某一接地體上），將“線路”接線柱（即L接線柱）接到被測線路上，如下圖所示。
連接好后，順時針搖動兆歐表，轉速逐漸加快，保持在約120轉/分后勻速搖動，當轉速穩定，表的指針也穩定后，指針?biāo)甘镜臄?shù)值即為被測物的絕緣電阻值。
實際使用中，E、L兩個接線柱也可以任意連接，即E可以與接被測物相連接，L可以與接地體連接（即接地），但G接線柱決不能接錯。
�。╝）測量線路的絕緣電阻
�。╞）測量電動機絕緣電阻
�。╟）測量電纜絕緣電阻
�。�2）測量電動機的絕緣電阻
將兆歐表E接線柱接機殼（即接地），L接線柱接到電動機某一相的繞組上，如上圖所示，測出的絕緣電阻值就是某一相的對地絕緣電阻值。
�。�3）測量電纜的絕緣電阻
測量電纜的導電線芯與電纜外殼的絕緣電阻時，將接線柱E與電纜外殼相連接，接線柱L與線芯連接，同時將接線柱G與電纜殼、芯之間的絕緣層相連接，如上圖c所示。
3、使用注意
�。�1）使用前應作開路和短路試驗。使L、E兩接線柱處在斷開狀態，搖動兆歐表，指針應指向“∞”；將L和E兩個接線柱短接，慢慢地轉動，指針應指向在“0”處。這兩項都滿足要求，說明兆歐表是好的。
�。�2）測量電氣設備的絕緣電阻時，必須先切斷電源，然后將設備進行放電，以保證人身安全和測量準確。
（3）兆歐表測量時應放在水平位置，并用力按住兆歐表，防止在搖動中晃動，搖動的轉速為120轉/分鐘。
�。�4）引接線應采用多股軟線，且要有良好的絕緣性能，兩根引線切忌絞在一起，以免造成測量數據的不準確。
�。�5）測量完后應立即對被測物放電，在搖表的搖把未停止轉動和被測物未放電前，不可用手去觸及被測物的測量部分或拆除導線，以防觸電。
三、電流表
電流表串接在被測量的電路中，測量其電流值。按所測電流性質可分為直流電流表、交流電流表和交直兩用電流表。就其測量范圍又有微安表、毫安表和安培表之分。按動作原理分為磁電式、電磁式和電動式等。
