低壓維修電工實操考核現場，考官經常會提出的問題有哪些?
問題與解答：
1、萬用表、兆歐表和鉗表的用途有哪些？
萬能表：主要測量電氣線路和設備的直流電阻、交直流電壓、直流電流，有些萬能表還能測交流電流。
兆歐表：主要測量電氣線路和設備的對地及相間的絕緣電阻。
鉗 表：主要測量交流電氣線路和設備運行中或啟動時的交流電流。

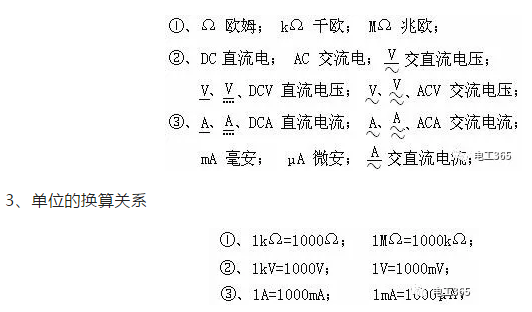

2、下面三表儀表刻度盤、量程檔位上的字母、符號的含義是什么？
4、用萬能表測量電阻、直流電壓、直流電流、交流電壓時，功能轉換開關應旋到什么位置？
測電阻時應旋到相應的歐姆檔位置；測直流電壓時應旋到相應的直流電壓檔位置；測直流電流時應旋到相應的直流電流檔位置；測交流電壓時應旋到相應的交流電壓檔位置。
5、測量電阻時如何正確選擇電阻檔的倍率？應從哪一條刻度線讀取數值？被測電阻大小如何確定？
測量時，根據被測電阻大小選擇相對應的倍率，使指針盡量處于中間（1/2~3/5）的位置，從上面第一條刻度線讀取數值。
6、測量電壓、電流時如何正確選擇合適量程？應從哪一條刻度線讀取數值（確定格數）？每一大格或每一小格的值怎樣計算？被測量值大小如何確定？
測量電壓、電流時，根據被測量的大小選擇大于而又接近被測量的量程檔，使指針處于刻度線的1/3~2/3位置，一般讀取第二條刻度線的數值（看刻度線兩端的單位符號）。確定被測值大小時，看指針?biāo)幬恢玫目潭染�前后兩個帶數字分度（大格）之間的格數（小格）和該兩個數字之間差值的絕對值，得出每小格的分度值，從而得出實際的被測量數值。
7、測量小于交流10V電壓時應從哪一條刻度線讀取數值？
如果有專用的交流10V刻度線，必須從該刻度線上讀取，沒有的話可以按一般常用相應刻度線讀取。
8、如何選用兆歐表？
根據被測量對象的額定工作電壓選用相應測量電壓規格的兆歐表，如220V可選用250V、380V可選用500V的儀表，其他規格的還有1000V、2500V、5000V等規格等級。不能選用高過被測對象額定工作電壓太多的的儀表對其測量，以防擊穿被測對象的絕緣。
9、用兆歐表測量電氣線路、設備的絕緣電阻時，發現指針指零，說明電氣線路、設備有什么問題？這時為什么要立即停止搖動兆歐表的手柄？
這說明電氣線路、設備有相對地（外殼）或相間短路故障，如果繼續搖手柄會損壞兆歐表。
10、怎樣用兆歐表測量電動機三相繞組對地及相間絕緣電阻？并判斷電動機絕緣性能是否合格？
先拆開電動機接線盒端子板的連接片，將各繞組分開，然后分別測量各繞組的對地（外殼）、繞組之間（相間）的絕緣電阻，應大于0.5MΩ（潮濕天氣應大于0.25 MΩ）。
11、怎樣用萬能表將電機三相繞組分開，分別測出各繞組的直流電阻？從測量結果初步判斷各繞組是否合格？
拆開電動機接線盒端子板的連接片，將各繞組分開，然后用萬能表歐姆檔找出各繞組的兩個端子，分別測量其直流電阻，要求各繞組電阻值接近相等，不平衡值不得超過4%（最大值 - 平均值/平均值×100%≤4% ）。
12、怎樣在電動機的接線盒上將三相繞組接成星形接法或三角形接法？見下兩圖所示的連接方法。
13、如何辨別電動機三相繞組的同名端？并接成星形或三角形接法？
拆開電動機接線盒端子板的連接片，分開各繞組。其中一個繞組用一節電池碰觸，用萬能表的最小電壓或電流檔測另兩個繞組的電壓或電流，在電池接觸或斷開的瞬間，看指針的方向變化，表筆顏色相同、方向變化相同的一端為同名端（注意：整個過程中電池的極性不能改變）。最后一個繞組所接表筆不變，電池改碰觸已知同名端繞組，電壓或電流變化方向與前面的變化一樣，則原繞組電池極性與已知同名端繞組的電池極性一致的這為同名端。
分出同名端后，三個同名端連接在一起的接法為星形連接，三個繞組異名端串接在一起的接法為三角形連接。
14、什么叫線電壓？什么叫相電壓？什么叫線電流？什么叫相電流？
對線路來說，三條相線（L1、L2、L3）之間的電壓稱為線電壓，一般常見為380V（也有220V和660V的）。相線對中性線（或零線）N之間的電壓稱為相電壓，一般常見為220V（也有110V或127V）。
對于負載來說，輸入負載的每條相線之間的電壓稱為線電壓，每相負載兩端的電壓稱為相電壓，流過每條相線的電流稱為線電流，流過每相負載的電流稱為相電流。
15、電動機繞組接成Y接法，線電壓和相電壓的關系是：U=根號3 U線相線電流和相電流的關系是：I=I線相電機繞組接成△形接法，線電壓和相電壓的關系是：U=U線相線電流和相電流的關系是：I=根號3 I線相
16、電機接成Y接法或△接法，如何用萬能表在電機接線盒上測出它的相電壓和線電壓？并判斷其工作是否正常？
①對Y形接法，線電壓（U1、V1、W1之間的電壓）= 380V，相電壓（U1U2、V1V2、W1W2的電壓）= 220V；
②對△形接法，線電壓（U1、V1、W1或U2、V2、W2之間的電壓）= 相電壓（U1U2、V1V2、W1W2的電壓）= 380V。
三相電壓應接近相等，其變化不應超過電動機額定電壓的±5%。
17、什么叫空載電流？什么叫額定電流？什么叫啟動電流？啟動電流和額定電流的大小關系如何？
電動機不帶負載時的電流為空載電流；電動機帶額定負載正常工作時的電流為額定電流；電動機通電瞬間，轉子由靜止?fàn)顟B(tài)到剛開始旋轉的瞬間的電流為啟動電流，其大小一般為額定電流的4~7（或5~7）倍。
18、如何用鉗形電流表測量電動機的啟動電流？
按電動機銘牌上標示的額定電流，以7倍額定電流估算出啟動電流，以此選擇適當?shù)牧砍虣n。如果儀表的最小量程遠大于估算啟動電流太多的話，可以在鉗口里多繞一至兩匝線擴流。具體多少匝，以估算啟動電流乘以穿過鉗口內導線條數的值不超過所選量程檔數值的2/3。做好準備后啟動電動機，同時讀取鉗表的數值并記住，如果鉗口里多繞了一至兩匝線，則讀出的數值還要除以鉗口內導線條數才是實際啟動電流值。
19、如何用鉗形電流表測量電動機的空載電流或負載電流？怎樣從測量結果判斷電動機是否正常？空載電流或負載電流過大或過小的原因是什么？
根據電動機銘牌上標示的額定電流選擇相應的量程檔，將鉗表鉗住正在運行中電動機的一條電源線，此時如果電動機沒有帶任何負載，儀表顯示的是空載電流，一般為額定電流的30~60%左右。如果電動機帶有額定負載，儀表顯示的是負載電流，一般接近銘牌標示的額定電流，具體多少與負載實際大小有關。電動機正常時三相電流平衡，一般≤10% 為合格。
空載電流過大，可能是定子鐵芯絕緣受損、定子與轉子氣隙過大、定子繞組匝數太少或局部短路等原因引起。如果空載電流過小，可能是定子繞組線徑太小或接線有誤。
20、如何改變電動機轉向？
任意對換兩條相線接入電動機。
21、使用萬能表測量一個未知大小的量值時，要注意什么？
對于測量一個未知大小量值時，必須將量程檔位置于最大量程位置上，然后根據指針偏轉大小逐檔向下調，直到指針偏轉在刻度線的1/3~2/3范圍內為符合測量要求。
22、使用鉗形電流表時要注意什么？
使用鉗表時，被測電路電壓不能超過鉗表的額定電壓；根據被測量的大小選擇相應的量程檔；不可將多條不同電位導線同時鉗入鉗口內測量；操作時盡量單手操作，不可一手握導線另一手拿鉗表測量；測量過程發現指針偏轉至右邊盡頭位置時，應立即張開鉗口退出被測導線，后再更換大一級的量程檔測量，千萬不可鉗住導線轉換量程檔。
23、用萬能表測量500mA以上電流及1000V以上電壓，應如何操作？
測量大于500mA電流時，將紅表筆插到10A（或5A）插孔，將旋鈕旋到500mA量程檔，然后進行測量。
測量大于1000V以上電壓時，將紅表筆插到2500V插孔，將旋鈕旋到1000V直流檔或1000V交流檔位置，然后測量。
要注意的是不同的儀表，可能有不同的測量方法，具體以儀表使用說明書為準。
24、萬能表、鉗表使用完后要注意什么？
萬能表使用完后要將量程轉換開關旋到OFF檔位上，沒有這個檔位的可旋到交流電壓最大檔位上。
鉗表使用完后同樣將旋鈕旋到OFF或最大交流電壓檔位上。如果鉗頭占用了測量插孔，不能同時使用兩種不同功能，可以將量程檔旋到最大交流電流檔或最大交流電壓檔位置上。
常見錯誤：
1、檢查電動機時不懂得啟動電流、空載電流、負載電流是什么，允許范圍是多少；
2、不知道測量電動機的絕緣電阻有哪些，怎樣測量，沒有驗表就操作；
3、不知道電動機的連接方式；不懂得什么是線電壓（電流）、相電壓（電流）。
