一、一般故障處理

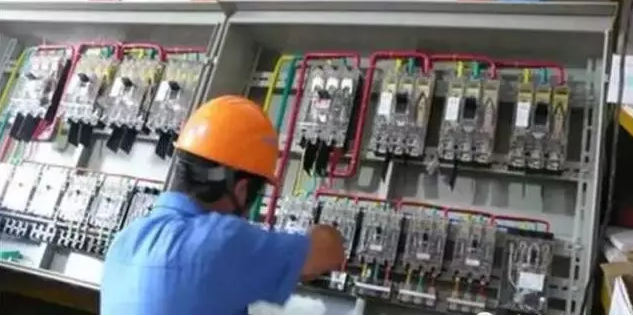

1、電壓斷路器故障
觸頭過熱，可聞到配電控制柜有味道，經過檢查是動觸頭沒有完全插入靜觸頭，觸點壓力不夠，導致開關容量下降，引起觸頭過熱。此時要調整操作機構，使動觸頭完全插入靜觸頭。
通電時閃弧爆響，經檢查是負載長期過重，觸頭松動接觸不良所引起的。檢修此故障一定要注意安全，嚴防電弧對人和設備的危害。檢修完負載和觸頭后，先空載通電正常后，才能帶負載檢查運行情況，直至正常。此故障一定要注意用器設備的日常維護工作，以免造成不必要的危害。
2、接觸器的故障
觸點斷相，由于某相觸點接觸不好或者接線端子上螺釘松動，使電動機缺相運行，此時電動機雖能轉動，但發出嗡嗡聲。應立即停車檢修。觸點熔焊，接“停止”按鈕，電動機不停轉，并且有可能發出嗡嗡聲。此類故障是二相或三相觸點由于過載電流大而引起熔焊現象，應立即斷電，檢查負載后更換接觸器。通電銜鐵不吸合。如果經檢查通電無振動和噪聲，則說明銜鐵運動部分沿有卡住，只是線圈斷路的故障。可拆下線圈按原數據重新繞繞制后浸漆烘干。
3、熱繼電器故障
熱功當量元件燒斷，若電動機不能啟動或啟動時有嗡嗡聲，可能是熱繼電器的熱元件中的熔斷絲燒斷。此類故障的原因是熱繼電器的動作頻率太高，或負級側發生過載。排除故障后，更換合適的熱繼電器、注意后重新調整整定值。熱繼電器“誤”動作。這種故障原因一般有以下幾種：整定值偏小，以致未過載就動作；電動機啟動時間過長，使熱繼電器在啟動過程中動作；操作頻率過高，使熱元件經常受到?jīng)_擊。重新調整整定值或更換適合的熱繼電器解決。熱繼電器“不”動作。這種故障通常是電流整定值偏大，以致過載很久仍不動作，應根據負載工作電流調整整定電流。熱繼電器使用日久，應該定期校驗它的動作可靠性。當熱繼電器動作脫扣時，應待雙金屬片冷卻后再?gòu)?fù)位。按復位按鈕用力不可過猛，否則會損壞操作機構。
二、常用電壓電器的故障檢修及其要領
凡有觸點動作的電壓電器主要由觸點系統、電磁系統、滅孤裝置三部分組成。也是檢修中的重點。
1、觸點的故障檢修
觸點的故障一般有觸點過熱、熔焊等。觸點過熱的主要原因是觸點壓力不夠、表面氧化或不清潔和容量不夠；觸點熔焊的主要原因是觸點在閉合時產生較大電弧，及觸點嚴重跳動所致。 檢查觸點表面氧化情況和有無污垢。觸點有污垢，已用汽油清洗干凈。銀觸點的氧化層不僅有良好的導電性能，而且在使用中還會還原成金屬銀，所以可不作修理。銅質觸點如有氧化層，可用油光銼銼平或用小刀輕輕地刮去其表面的氧化層。
觀察觸點表面有無灼傷燒毛，銅觸點燒毛可用油光銼或小刀整修毛。整修觸點表面不必過分光滑，不允許用砂布來整修，以免殘留砂粒在觸點閉合時嵌在觸點上造成接觸不良。但銀觸點燒毛可不必整修。觸點如有熔焊，應更換觸點。若因觸點容量不夠而造成，更換時應選容量大一級的電器。檢查觸點有無松動，如有應加以緊固，以防觸點跳動。檢查觸點有無機械損傷使彈簧變形，造成觸點壓力不夠。若有，應調整壓力，使觸點接觸良好。觸點壓力的經驗測量方法如下：初壓力的測量，在支架和動觸點之間放置一張紙條約0.1mm其寬度比觸頭寬些,紙條在彈簧作用下被壓緊,這時用一手拉紙條.當紙條可拉出而且有力感時,可認為初壓力比較合適.終壓力的測量,將紙條夾在動、靜觸點之間，當觸點在電器通電吸合后，用同樣方法拉紙條。當紙條可拉出的，可認為終壓力比較合適。對于大容量的電器，如100A以上當用同樣方法拉紙條，當紙條拉出時有撕裂現象可認為初、終壓力比較合適。以上觸點壓力的測量方在多次修理試驗中效果不錯。都能正常進行，如測量壓力值不能經過調整彈簧恢復時，必須更換彈簧或觸點。
2、滅火裝置的檢修
取下滅弧罩，檢查滅弧珊片的完整性及清除表面的煙痕和金屬細末，外殼應完整無損。滅弧罩如有碎裂隙，應及時更換。特別說明一點原來帶有滅弧罩的電器決不允許在不帶滅弧罩時使用鳳防短路。常用低壓電器種類很多，以上是幾種有代表性的又是最常用的電氣故障的一些方法及其要領，觸類旁通，對其它電器的檢修具有一定的共性。
三、電動機單相運行產生的原因及預防措施
１、熔斷器熔斷
（1）故障熔斷：主要是由于電機主回路單相接地或相間短路而造成熔斷器熔斷。 預防措施：選擇適應周?chē)h(huán)境條件的電動機和正確安裝的低壓電器及線路，并要定期加以檢查，加強日常維護保養工作，及時排除各種隱患。
（2）非故障性熔斷：主要是熔體容量選擇不當，容量偏小，在啟動電動機時，受啟動電流的沖擊，熔斷器發生熔斷。
熔斷器非故障性熔斷是可以避免的，不要片面認為在能躲過電機的啟動電流的情況下，熔體的容量盡量選擇小一些的，這樣才能夠保護電機。我們要明確一點那就是熔斷器只能保護電動機的單相接地和相間短路事故，它絕不能作為電動機的過負荷保護。
２、正確選擇熔體的容量
一般熔體額定電流選擇的公式為：
額定電流＝Ｋ×電動機的額定電流
（1）耐熱容量較大的熔斷器（有填料式的）Ｋ值可選擇1.5～2.5。
（2）耐熱容量較小的熔斷器Ｋ值可選擇４～６。
對于電動機所帶的負荷不同，Ｋ值也相應不同，如電動機直接帶動風機，那么Ｋ值可選擇大一些，如電動機的負荷不大，Ｋ值可選擇小一些，具體情況視電機所帶的負荷來決定。
此外，熔斷器的熔體和熔座之間必需接觸良好，否則會引起接觸處發熱，使熔體受外熱而造成非故障性熔斷。

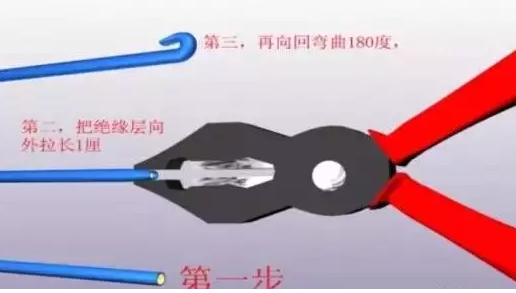

在安裝電動機的過程中，應采用恰當?shù)慕泳�(xiàn)方式和正確的維護方法。
（1）對于銅、鋁連接盡可能使用銅鋁過渡接頭，如沒有銅鋁接頭，可在銅接頭出掛錫進行連接。
（2）對于容量較大的插入式熔斷器，在接線處可加墊薄銅片（0.2mm），這樣的效果會更好一些。
（3）檢查、調整熔體和熔座間的接觸壓力。
（4）接線時避免損傷熔絲，緊固要適中，接線處要加墊彈簧墊圈。
電線、平方、電流、功率的關系
一、導線截面積與載流量的計算：
一般銅導線載流量導線的安全載流量是根據所允許的線芯最高溫度、冷卻條件、敷設條件來確定。
一般銅導線的安全載流量為5~8A/mm2，鋁導線的安全載流量為3~5A/mm2。
計算銅導線截面積S的上下范圍：0.125 I（mm2） <s= i="" （5~8）<="" 0.2="" i（mm2）="" <="" span="">
S---銅導線截面積（mm2） I---負載電流（A）
2.5mm2 BVV銅導線安全載流量的推薦值2.5×8A/mm2=20A 220V×20A= 4400W 4mm2
BVV銅導線安全載流量的推薦值4×8A/mm2=32A 220V×32A= 7040W 6mm2
BVV銅導線安全載流量的推薦值6×8A/mm2=48A 220V×48A=10560W
二、電線平方與電流的關系-----銅線安全計算方法
國標1平方電線可承受的最大電流為19安培，但實際還需要按使用環境，溫度，安裝的方式等去考慮。最粗略的估算法是單相1000W為5安，三相為2安電流。 一般銅線安全計算方法是：
如果是鋁線，線徑要取銅線的1.5-2倍。
2.5平方毫米銅電源線的安全載流量－－28A。
功率220×28=6160W 4平方毫米銅電源線的安全載流量－－35A。
功率220×35=7700W 6平方毫米銅電源線的安全載流量－－48A。
功率220×48=10560W 10平方毫米銅電源線的安全載流量－－65A。
功率220×65=14300W 16平方毫米銅電源線的安全載流量－－91A。
25平方毫米銅電源線的安全載流量－－120A。
三、導線安全載流量口訣：
十下五,百上二,二五三五四三界,
柒零玖五兩倍半,銅線升級算。
穿管溫度八九折,裸線加一半。
對于1.5、2.5、4、6、10mm2的導線可將其截面積數乘以5倍。
對于16、25mm2的導線可將其截面積數乘以4倍。
對于35、50mm2的導線可將其截面積數乘以3倍。
對于70、95mm2 的導線可將其截面積數乘以2.5倍。
對于120、150、185mm2的導線可將其截面積數乘以2倍。
解釋?zhuān)?0 mm2以下的鋁線截面乘以5，要是銅線呢,就升一檔，如2.5 mm2的銅線就按4 mm2計算。一百以上的都乘以2，二十五以下的乘以4，三十五以上的乘以3，70和95乘以2.5。
四、功率計算
功率計算一般負載（也可以成為用電器，如點燈、冰箱等等）分為兩種： 一種式電阻性負載，一種是電感性負載。 對于電阻性負載的計算公式：P=UI
對于日光燈負載的計算公式：P=UIcosф，其中日光燈負載的功率因數cosф=0.5。 不同電感性負載功率因數不同，統一計算家庭用電器時可以將功率因數cosф取0.8。
一個家庭所有電器總功率為6000瓦，則最大電流是 I=P/Ucosф=6000/(220×0.8)=34(A) 。
一般情況下，家里的電器不可能同時使用，所以加上一個公用系數，公用系數一般0.5。
所以上面的計算應該改寫成 I=P*公用系數/Ucosф=6000*0.5/220*0.8=17(A) ，這個家庭總的電流值為17A。
則總閘空氣開關應該用大于17A。上面不準確如總功率10000瓦（最大功率6000瓦），按公用系數計5000瓦總閘不夠，應取最大功率加剩余功率的0.5。
