電工實用篇之各種電線顏色的含義-昆明電工培訓

[日期：2021-04-06] 來源：云南技能培訓網 作者：云南技能培訓網 閱讀：1977次

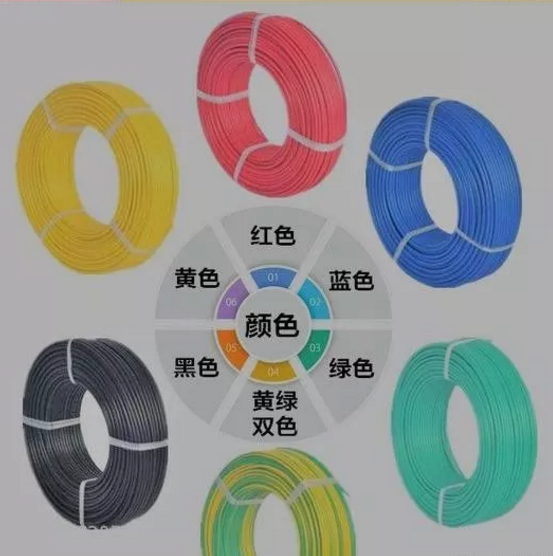

在日常生活及電工實際操作中，會遇到各種顏色的電線。電線的顏色有明確的含義，那么各種不同的顏色究竟代表什么意思呢？

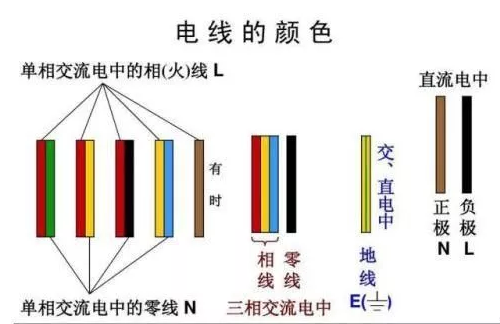

一般規定，三相交流電路中電線顏色為黃、綠、紅，分別表示A、B、C三相，均為火線，藍色為零線，黃綠相間的為接地線。接線時黃、綠、紅接火線，藍色接零線，黃綠相間的線接到PE保護線上或者接到設備外殼上（外殼已與地網連接）。相線一般是黃、綠、紅，保護中性線（PEN線）是黑色，保護線(PE線)是黃綠雙色線，保護線在任何情況下都嚴禁作相線使用。在既有設備運維過程中電線顏色區分不太明顯時，三根截面相同的為火線，截面稍小的為零線。

在單相電路（指220V電壓回路）中紅色是火線，藍色是零線，黃綠雙色線是保護地線。根據《住宅裝飾裝修工程施工規范》GB 50327-2001 16.1.4條規定：配線時，相線（火線）與零線的顏色應不同，同一住宅相線(L)顏色應統一，零線(N)宜用藍色，保護線(PE)必須用黃綠雙色線。
