電工技術基礎知識--電阻的連接方式!

[日期:2021-04-07]   來源:云南技能培訓網  作者:云南技能培訓網   閱讀:17015次

電阻的連接方式


1)電阻的串聯

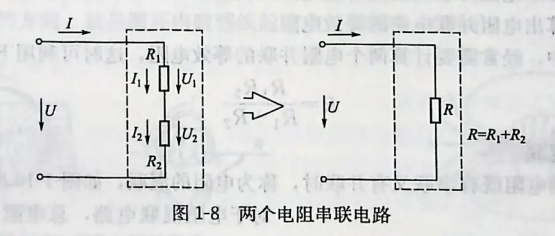

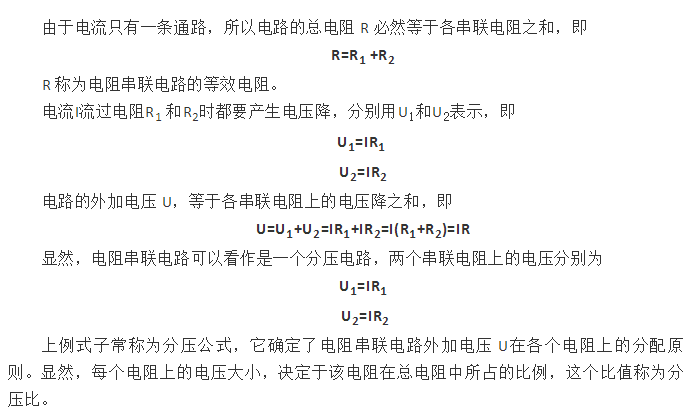

如果電路中有兩個或更多個電阻一個接一個地順序相連,并且在這些電阻中通過同一電流,則這種連接方式就稱為電阻的串聯。圖1-8 是兩個電阻串聯的電路。



2)電阻的并聯

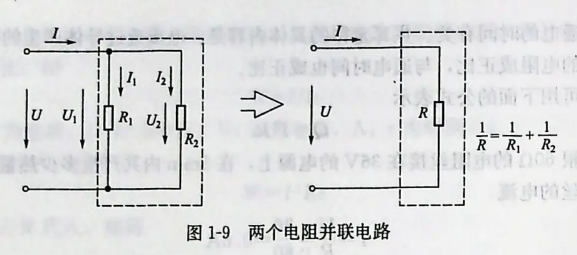

如果電路中有兩個或更多個電阻連接在兩個公共的節點之間,則這樣的連接方式就稱為電阻的并聯。各個并聯中的電阻上承受著同一電壓。圖 1-9 是兩個電阻并聯的電路。

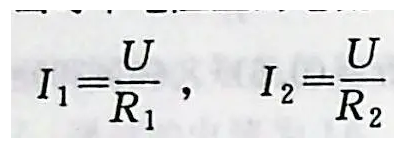

根據歐姆定律,可以分別計算出每個電阻上的電流


電路未分支部分的電流,等于各并聯支路中電流的總和,即

I=I1+I2

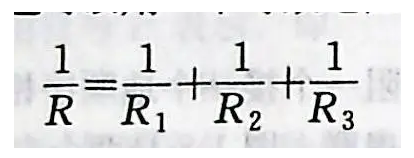

多個電阻并聯以后的等效電阻也可以用一個等效電阻R來代替。


上式表明,多個電阻并聯以后的等效電阻的倒數,等于各個支路電阻的倒數之和。由此式可以方便地計算出電阻并聯電路的等效電阻。

在實際應用中,經常需要計算兩個電阻并聯的等效電阻,這時可利用下列簡捷公式


3)電阻的混聯

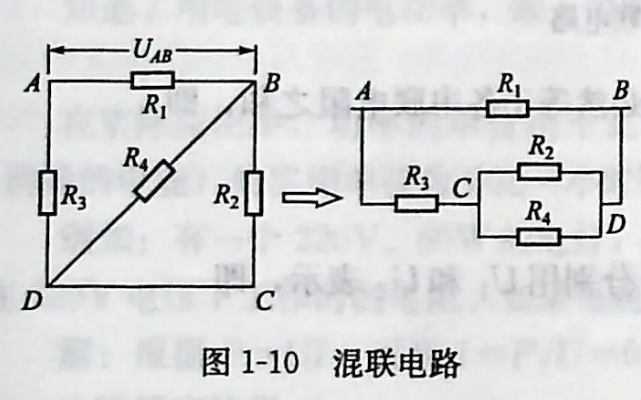

一個電路中的電阻既有串聯又有并聯時,稱為電阻的混聯,如圖1-10所示。


對于電阻混聯電路,總電阻可以這樣求先求并聯電阻的總電阻,然后再求串聯電阻與并聯電阻的總電阻之和。在圖1-10所示電路中,電阻 R1=R2=3Ω,R2=4Ω,R4=12Ω。求 AB之間的等效電阻RAB。

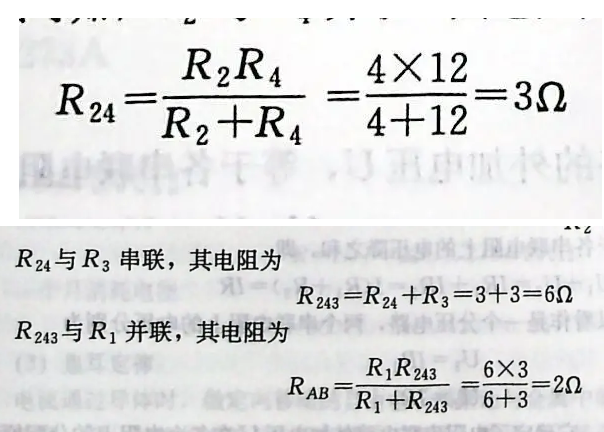

由圖可知,R2R4并聯,其電阻為
