開關插座的安裝以安全為第一要?jiǎng)?wù)。新房裝修進行開關插座的安裝前,了解開關插座的安裝方法及注意事項,避免出現施工安全問題及日后安全隱患。今天老師傅手把手教你如何安裝開關插座。

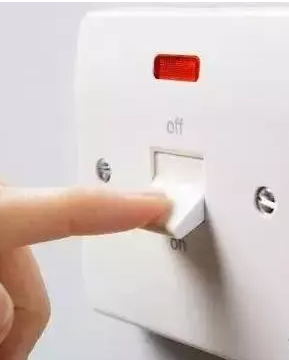

開關分類如下:
一位單控開關:由一個開關組成,控制單一回路。
三位單控開關:由三個開關組成,分別控制單一回路。
三位雙控開關:由三個開關組成,分別控制雙回路。
二位雙控指示燈開關:由兩個帶有指示燈的開關組成,分別控制雙回路。
開關插座安裝流程一般分四步。
1、開關插座底盒清潔
開關插座安裝在木工油漆工等之后進行,而久置的底盒子難免堆積大量灰塵。在安裝時先對開關插座底盒進行清潔,特別是將盒內的灰塵雜質清理干凈,并用濕布將盒內殘存灰塵擦除。這樣做可預防特殊雜質影響電路使用的情況。
2、電源線處理
將盒內甩出的導線留出維修長度,然后削出線芯,注意不要碰傷線芯。將導線按順時針?lè)较虮P(pán)繞在開關或插座對應的接線柱上,然后旋緊壓頭,要求線芯不得外露。

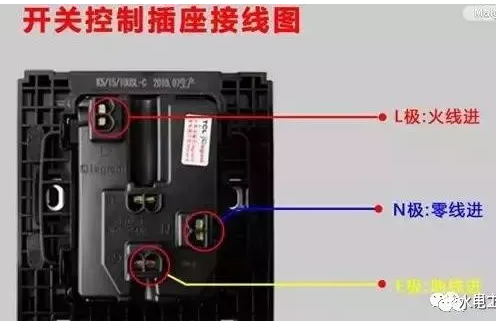

3、插座三線接線方法
火線接入開關2個孔中的一個A標記,再?gòu)牧硪粋孔中接出絕緣線接入下面的插座3個孔中的L孔內接牢。零線直接接入插座3個孔中的N孔內接牢。地線直接接入插座3個孔中的E孔內接牢。若零線與地線錯接,使用電器時會出現跳閘現象。

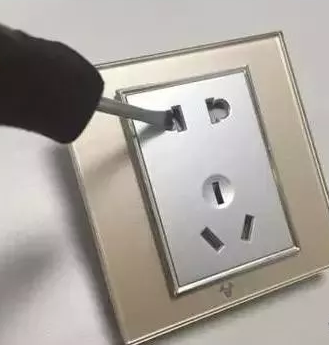

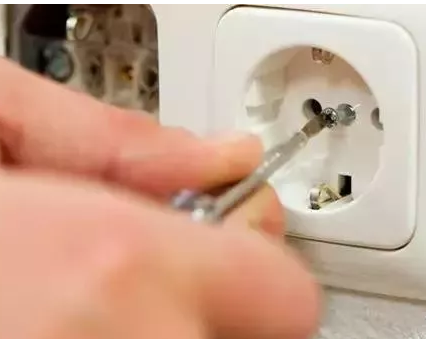

4、開關插座固定安裝
先將盒子內甩出的導線由塑料臺的出線孔中穿出,再把塑料臺緊貼于墻面用螺絲固定在盒子上。固定好后,將導線按各自的位置從開關插座的線孔中穿出,按接線要求將導線壓牢。最后將開關或插座貼于塑料臺上,找正并用螺絲固定牢,蓋上裝飾板。
開關插座的安裝方法
1.安裝開關、插座準備
先將盒內甩出的導線留出維修長度,削出線芯,注意不要碰傷線芯。將導線按順時針?lè)较虮P(pán)繞在開關,插座對應的接線柱上,然后旋緊壓頭。如果是獨芯導線,也可將線芯直接插入接線孔內,再用頂絲將其壓緊。注意線芯不得外露。
2.明裝開關、插座的方法
明裝是裝在墻面之外 。先將從盒內甩出的導線由塑料(木)臺的出線孔中穿出,再將塑料(木)臺緊貼于墻面用螺絲固定在盒子或木磚上,如果是明配線,木臺上的隱線槽應先右對導線方向,再用螺絲固定牢固。塑料(木)臺固定后,將甩出的相線、中性線、保護地線按各自的位置從開關、插座的線孔中穿出,按接線要求將導線壓牢。然后將開關或插座貼于塑料(木)臺上,對中找正,用木螺絲固定牢。最后再把開關、插座的蓋板上好。
3.暗裝開關、插座的方法
暗裝是把墻打出一個安裝洞后裝進去,凸出的多。按接線要求,將盒內甩出的導線與開關、插座的面板連接好,將開關或插座推入盒內(如果盒子較深,大于2.5m時,應加裝套盒),對正盒眼,用機螺絲固定牢固。固定時要使面板端正,并與墻面平齊。
墻壁開關插座安裝技巧
1.開關應離地13.到150CM,距離門框邊15到20CM,門后一般不能安裝開關插座,有護墻板的墻壁開關位置一般至少距板頂端0.2M以上,明裝開關插座時離地面應高于1.3M,安裝插座時不低于0.3M。當然最好也不要安裝于床頭與桌面上,所以的開關方向保持一致性。
2.在浴室、陽臺內安裝修墻壁開關插座應裝上防濺型插座,或配備防水盒,其龍頭、灶臺、浴缸上方與煤氣表周圍20CM都不能安裝其開關插座。
3.在家庭之中電器內嚴謹用兩孔插座。在浴室之中浴霸開關功率較大,所以則需要多留位置;通常需要插拔電器可用帶開關插座。
4.計算負荷率時,無固定負荷的插座一般以1000瓦算,普通插座通常使用2.5平方毫米的銅芯線。
5.三孔插座上接地線,右邊接相線、左邊接零線,兩眼插座也應該是一樣。
6.要牢固安裝墻壁開關插座,其接頭需擰緊。
7.在確認安裝時所有的導線充分與開關、插座 后座接線樁頭接觸。
8.在安裝墻壁開關插座時,開關多有方向相反的手開閉,右物多于左手,通常情況下在進門的左側,進門開關要用熒光型最佳。
·墻壁插座怎么接線
我們都知道家庭用電通常情況下要有火線、零線與接地線三根線才安全,其中接地線一般用黃綠雙色線,開關插座接線時,我們得先用試電筆找出火與零線,經此用顏色作為好標記。

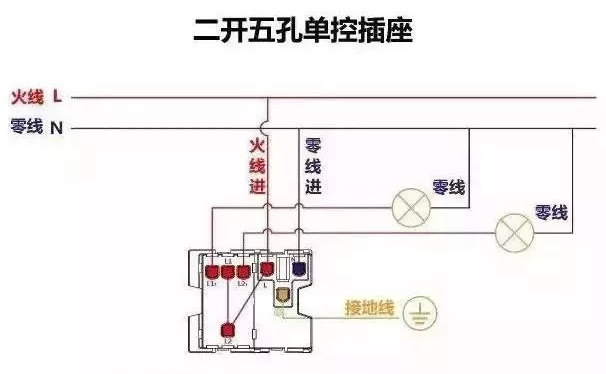

a.墻壁開關如是用來控制插座電源的通斷的話,其接線方法為:先將為線接入開關的L接線端子,(即火線進線口),再將開關的L1接線端子(即火線出線口)與兩孔插座的L接線端子(即火線接線口)相聯接,然后再將零線接入插座的N接線端子(零線接線口),就可以了。
b.如里插座不用開關控制,其開關只將控制燈具,那么其接線方法為:把把火線接入開關的L接線端子,將開關的L1接線端子與燈頭的一個接線端子相聯接,把零線接入燈頭的另一個接線端子,開關與燈形成一個回路。再將火線接入兩孔插座的L接線端子,將零線接入插座的N接線端子,兩孔插座成為另一個回路。
以上就是我們?yōu)榕笥褌兘榻B的有關明裝插座安裝方法和常用插座的安裝方式的詳解,相信朋友們對此也有了一些良好的認識,在此希望可以有效的幫助用戶們?cè)诎惭b插座的時候有一個良好的參照,如果沒有把握的用戶,可以請專業的人員進行安裝。
