水電工被人們尊稱為萬能工，自己卻戲稱高級持證勤雜工。不僅要安電、接水管，修門窗，就連查抄電表、水表這些本應是管理干部做的事情，也得做。如此看來，讀電表、水表還真是個基本功啊�，F(xiàn)在就讓我們一起來看看電表水表該怎么讀取吧。
一、 電能表的讀法
電能表，簡稱電表。它用于電能測量。電表分為單相電能表和三相電能表。不同的電表及不同的接法，電表的讀取方法也不同。
1、 單相電能表的讀數

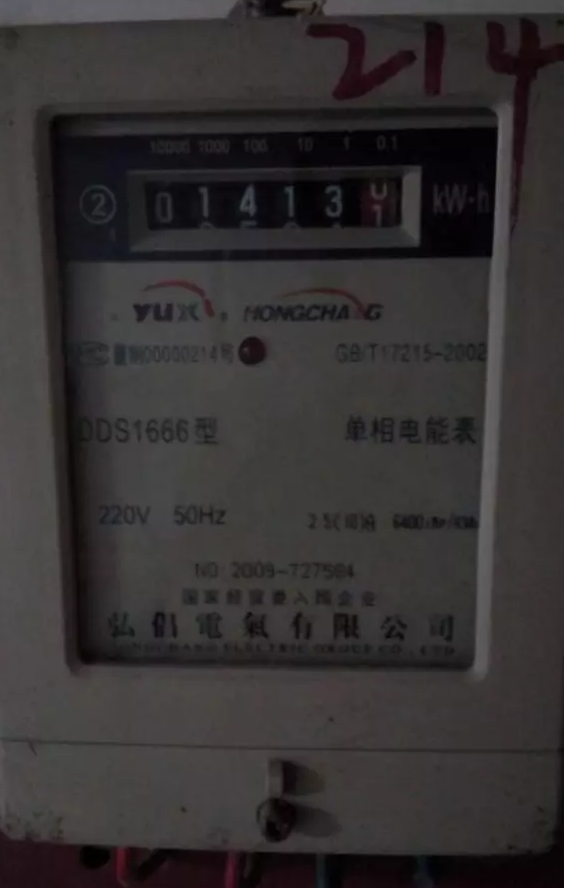

(圖一：電子式單相電能表）
上圖（圖一）所示是一塊單相電表。數字窗里有數字014131，而且每一個數字上面都對應地標有數字10000、1000、100、10、1、0.1等，我們可以把數字窗里的數字稱為基數，基數上面的數字稱為基數倍數。讀取數據時，將基數與其相對應的倍數相乘，然后求其總和即可。比如，上表的讀數為：0x10000+1x1000+4x100+1x10+1x3+1x0.1=1413.1kwh，kwh是電能表的單位，讀作：千瓦時，即人們通常說的"度"。
當然，這樣讀數是很麻煩的。其實，我們換個思路，把0.1、1、10、100、1000、10000，稱作小數位、個位、十位、百位、千位、萬位，那么就很容易了。一位小數位上的數字是1，個位上數字為是3，十位上的數字是1，百位上的數字是4，千位上的數字是1，萬位上的數字是0，則直接讀數為：1413.1kwh(即一千四百一十三點一度）。實際工作中，為了方便，往往只讀取小數點前面整數值，即：1413kwh。小數位一般有特別的標記，以示區分。比如：紅底白字帶刻度，一眼就可看出。
又如，下圖二。讀數為0kwh。
（圖二：轉盤式單相電能表）
2、 三相電能表的讀法
三相電能表帶互感器和不帶互感器的讀數不一樣。

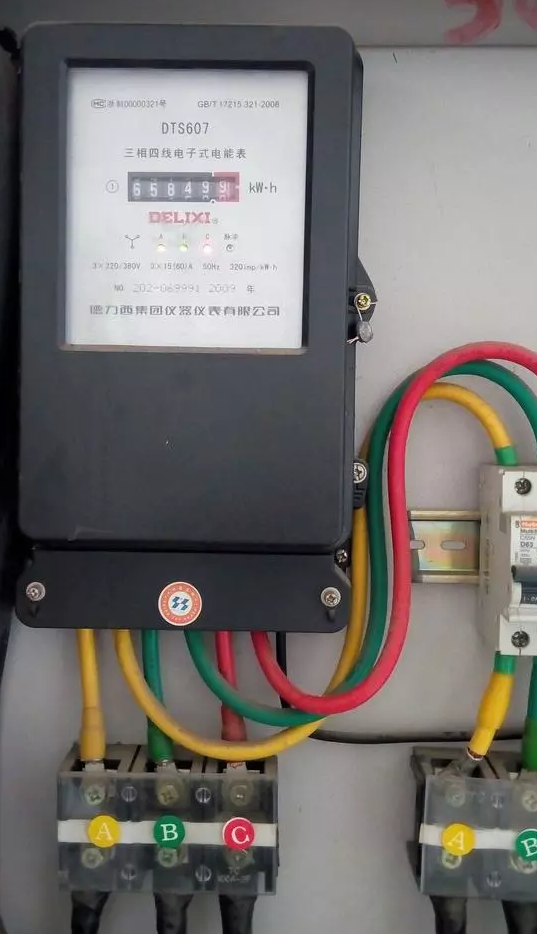

①電能表不帶互感器。電表不帶互感器時，可直接讀數�？聪聢D（圖三），讀數為：65849.9kwh。
（圖三：電子式三相電能表）
②電能表帶互感器。
如下圖：

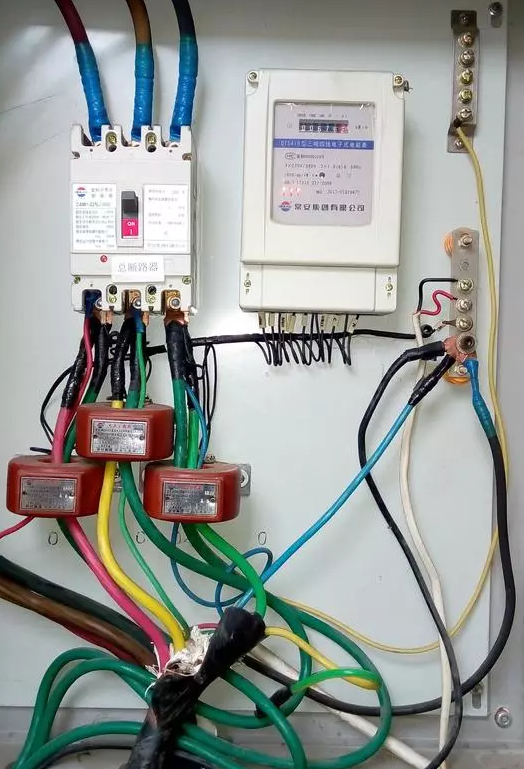

（圖四：三相電能表＋電流互感器）

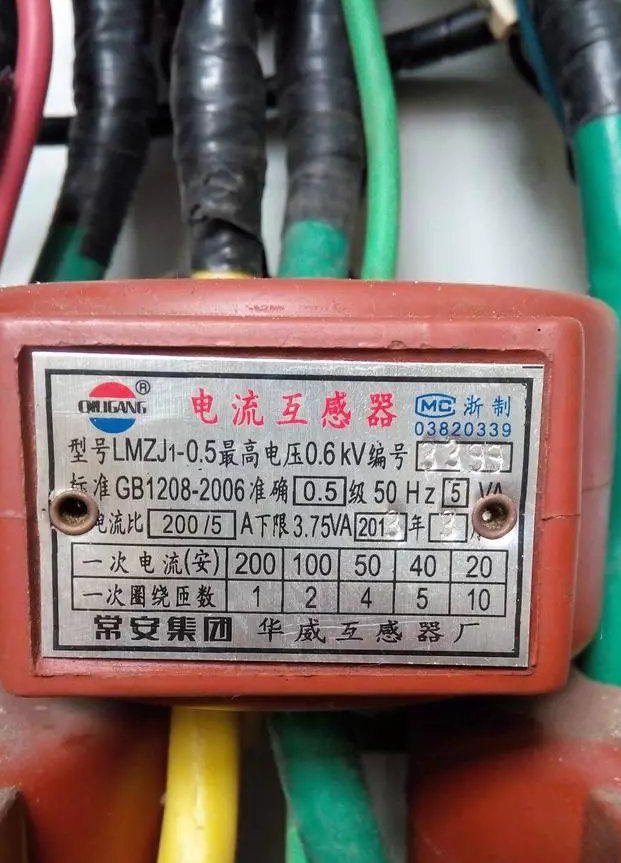

（圖五：電流互感器放大圖）
三相電通過電流互感安裝，讀取電能表的數據時，要將讀數乘以電流比值。圖五所示的電流互感器的電流比為200/5=40，那么，圖四所示電能表的讀數為：676.6*40=27064kwh。
二、水表的讀取方法
水表的讀數方法同單相電表的讀數方法一樣，是直接讀取表盤上讀數窗中的數字即可。

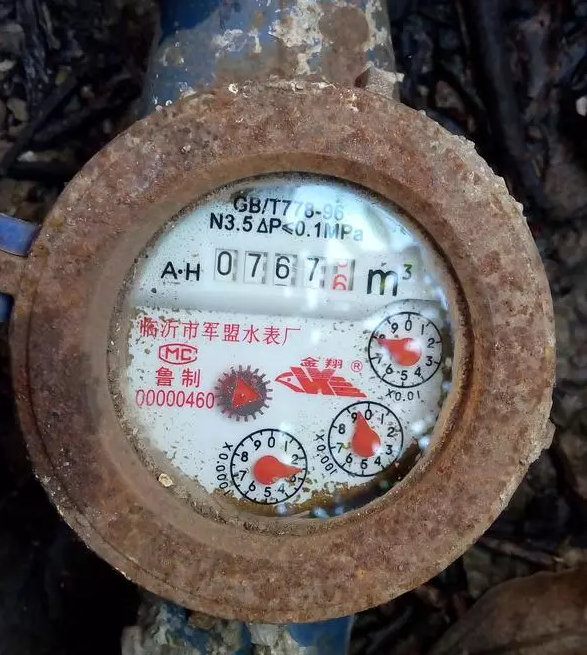

（圖六：水表，讀數窗有小數位）
圖六所示，水表盤上有一個小數位，讀數為：767.6m3。單位：立方米。通常稱之為：噸。1m3的水=1噸水。

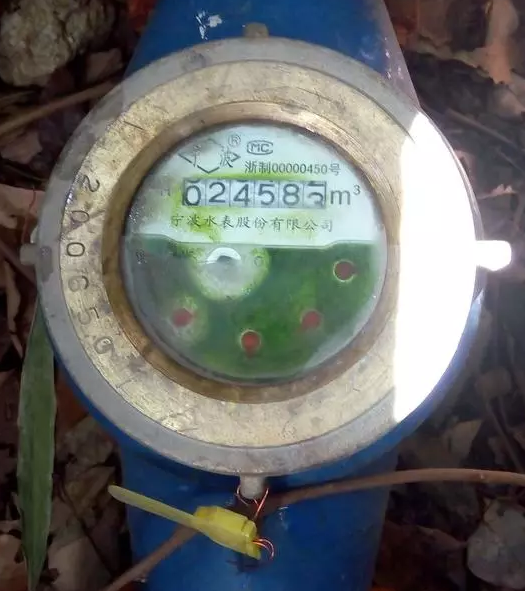

（圖七：水表，讀數盤窗口無小數位）
圖七所示，水表讀數窗無小數位，直接讀數為：24583m3。
