接觸器怎樣選擇、接觸器選擇要考慮的因素及接觸器選擇的步驟?

[日期:2020-08-06]   來源:云南技能培訓網  作者:云南技能培訓網   閱讀:1469次

接觸器怎樣選擇、接觸器選擇要考慮的因素及接觸器選擇的步驟?

1、選擇接觸器時要從工作環境出發,主要考慮下面幾個因素

①控制交流負載應選用交流接觸器,直流負載選用直流接觸器

②主觸頭的額定工作電流應大于等于負載電路的電流,還要注意的是接觸器主觸頭的額定工作電流是在規定的條件下(額定工作電壓、使用類別、操作頻率等)能夠正常工作的電流值,當實際使用條件不同時,這個電流值也將隨之改變。

③主觸頭的額定工作電壓應大于等于負載電路的電壓。

④線圈的額定電壓應與控制回路電壓一致


2、接觸器選擇的具體步驟

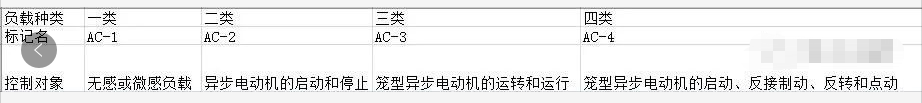

①選擇接觸器的類型,需要根據負載種類選擇接觸器的類型


②選擇接觸器的額定參數

根據被控對象和工作參數,如電壓、電流、功率、頻率等,確定接觸器的額定參數。



(1)接觸器的線圈電壓,一般應低一些為好,這樣對接觸器的絕緣要求可以降低,使用時也比較安全。當控制電路簡單,使用電器比較少時,可直接選用380V或220V的電壓。若電路復雜。使用電器的個數超過5個時,可選用36V或110V電壓的線圈,以保證安全。但為了方便和減少設備,常按實際電網電壓選取。

(2)電動機的操作頻率不高,如壓縮機、水泵、風機、空調等,接觸器額定電流大于負載額定電流即可。

(3)對重任務型電動機,如機床主電動機、升降設備等,選用時接觸器額定電流大于電動機的額定電流

(4)對特種用途電動機。經常運行于啟動反轉的狀態時,接觸器大致可按電壽命及啟動電流選用,可選CJ10Z、CJ12、

(5)用接觸器對變壓器進行控制時,應考慮浪涌電流的大小。例如電焊機,一般可按變壓器額定電流的2倍選取接觸器,如CJT1、CJ20等。

(6)接觸器的額定電流是指接觸器在長期工作下的最大允許電流,持續時間≤8H,且安裝于敞開的控制板上,如果冷卻條件較差,選用接觸器時,接觸器的額定電流按負載額定電流的1.1-1.2倍選取。

(7)選擇接觸器的數量和種類。觸頭的數量和種類應滿足控制電路的要求。
