變頻器頻率不能上升到預定值,是參數設置問題還是變頻器故障呢?

[日期:2020-08-06]   來源:云南技能培訓網  作者:云南技能培訓網   閱讀:1513次

變頻器頻率不能上升到預定值,是參數設置問題還是變頻器故障呢?

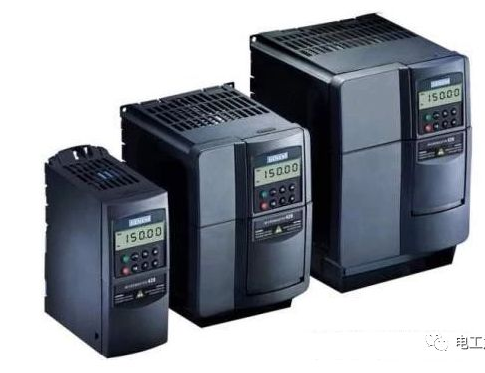

一臺西門子M430變頻器,功率30kW,拖動一臺17.5kW水泵恒壓供水。管道壓力設為0.2Mp,變頻器上限頻率設為50Hz。變頻器輸出頻率不能上升到預定值,是參數設置問題還是變頻器故障呢?想了解更多工業電路板、電梯電路板、變頻器相關知識請關注“從零開始變頻器維修”公眾號。

變頻器工作時頻率上升到40~43Hz時就不再上升,水壓沒有達到預定要求,變頻器報F0005(過載)故障。


案例分析:該變頻器采用接點壓力表作為壓力控制,當用水量大時,變頻器的輸出頻率上升到40Hz時,報過載,頻率不再上升,管道壓力為0.05Mp。

當用水量少時,變頻器輸出頻率可以上升到43Hz,管道壓力可上升到0.13Mp。

查看過載電流,為33A,是17.5kW電動機的額定電流。怎么變頻器頻率上升到40Hz就達到額定電流呢?根據變頻器的輸出頻率能在40~43Hz變化,電動機又可長期工作,不像電動機有短路故障。


故障排除:詢問用戶,原先用的電動機為17.5kW,為了提高供水量,將電動機改為了25kW,變頻器的參數沒做相應改動。變頻器還是按照17.5kW電動機的參數運行。

西門子變頻器具有電流限制功能,當達到設定的電流時變頻器的輸出頻率就不再升高。

重新按照25kW電動機設置變頻器的工作電流,變頻器工作正常。


結論:變頻器參數設置不合理造成的過載。

知識擴展:變頻器的保護電流是以設定的電流為準,并不以變頻器的容量電流為準。上例中30kW變頻器的額定容量電流為46A,而33A時就報過載, 33A是設定的電動機的額定電流。
